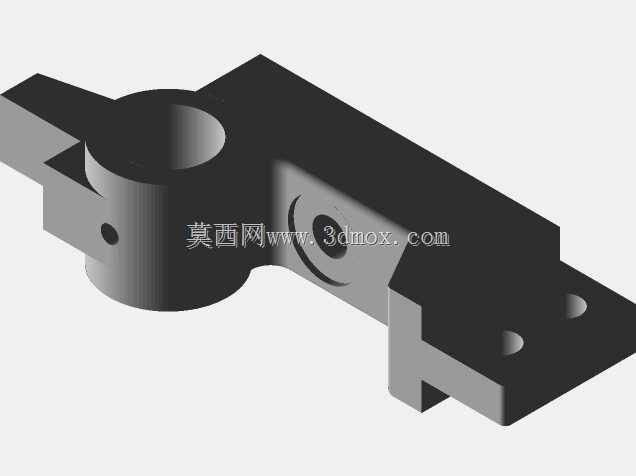

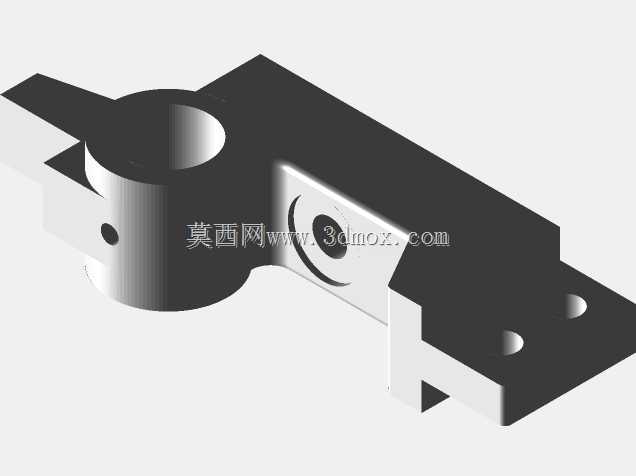

该异形连接构件多用于重载传动链路的节点衔接位置,常见于工程机械行走机构的动力传递路径、重型输送设备的机架拼接节点,以及专用作业设备的执行端连接部位,承担多方向载荷的分散传递、相邻部件的定位约束功能,在设备运行过程中需要同时承受轴向拉压、径向剪切以及交变扭转的复合作用力,对结构的刚度匹配、应力分布合理性有较高要求。从结构设计逻辑来看,构件采用非对称异形轮廓,是为了适配安装空间内的避让需求——相邻区域布置有液压管路、走线槽以及其他运动部件,常规对称结构的标准件无法在有限空间内完成装配,因此在设计阶段先通过三维扫描获取安装边界的点云数据,再反向构建构件的外轮廓,确保装配后与周边部件的安全间隙保持在3mm以上,
避免设备运行过程中出现运动干涉。构件上设置的三处不同孔径的通孔,分别承担不同功能:大直径通孔用于穿装主轴类部件,孔位周边做了加厚凸台处理,凸台高度比相邻安装面高出2mm,装配时可与配套轴套的端面完全贴合,避免压紧过程中出现应力集中导致孔口开裂;两处小直径通孔为螺栓固定孔,孔位周边设计有锪平结构,可容纳螺栓头的全部高度,保证螺栓安装后端面不突出构件表面,不会剐蹭周边运动的零部件。构件的侧面设置有一处开放式卡槽结构,用于卡装定位销,装配时可先通过定位销完成构件与相邻部件的初定位,再穿装紧固螺栓,大幅降低现场装配的对位难度,减少装配过程中的反复调整工作量。从外形尺寸的控制来看,构件的整体长度控制在180mm区间,最大宽度为75mm,
最高凸起位置距离安装基准面的高度为62mm,所有安装孔的位置度公差控制在0.05mm以内,配合面的平面度公差不超过0.02mm,确保装配后相邻部件的同轴度、平行度满足设备整体的装配精度要求。构件的过渡区域全部采用圆角过渡,最小圆角半径为R2,避免直角位置在交变载荷作用下出现应力集中引发的疲劳断裂,同时在建模阶段就对所有棱边做了倒角处理,去除加工过程中产生的毛刺锐边,避免装配、检修过程中划伤操作人员。在实际选型应用中,该构件可根据设备的载荷等级匹配不同的加工材质,常规载荷工况下采用45号钢调质处理即可满足强度要求,重载冲击工况下则可更换为40Cr材质做淬火处理,表面硬度可达到HRC45-50,提升构件的耐磨性能与抗冲击能力。
建模过程中对构件的壁厚做了均匀化处理,非配合区域的壁厚控制在8mm左右,既保证整体结构刚度满足载荷要求,又尽可能控制构件的整体重量,降低设备运行过程中的惯性负载,减少动力端的能耗损失。构件底部的安装基准面做了精加工处理,表面粗糙度达到Ra1.6,装配时可与相邻安装面完全贴合,避免出现间隙导致的装配应力,同时基准面上设置有一处浅凹槽,可嵌入密封胶条,在有防尘、防油污要求的应用场景下,可实现结合面的密封防护,避免外界杂质进入配合间隙加剧部件磨损。
