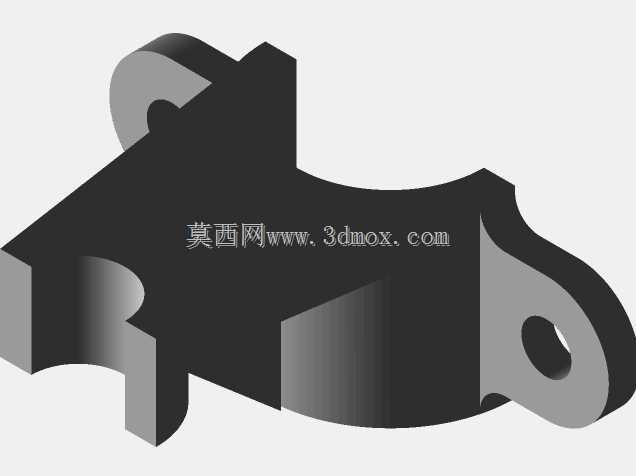

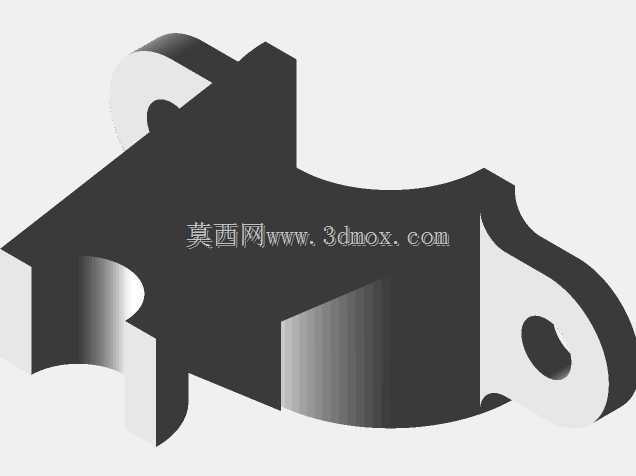

叉形带座弧形支撑连接构件

　　这类带弧形抱合面的叉形支撑构件，常见于中小型输送线侧边导向机构、轻型物料举升设备的铰接支撑位，也会用在非标自动化设备的管线固定、小型执行元件的安装承载场景中，核心作用是通过下半部分的弧形面与对应直径的圆轴、圆管类部件贴合，实现径向定位与载荷传递，上部的叉形开口结构则用来承接摆动类零件的铰接轴，让被支撑部件可以绕固定轴线完成小角度往复摆动，同时三个带安装孔的支脚负责将整个构件固定在设备的安装基板上，抵消工作过程中产生的径向力与小幅倾覆力矩。

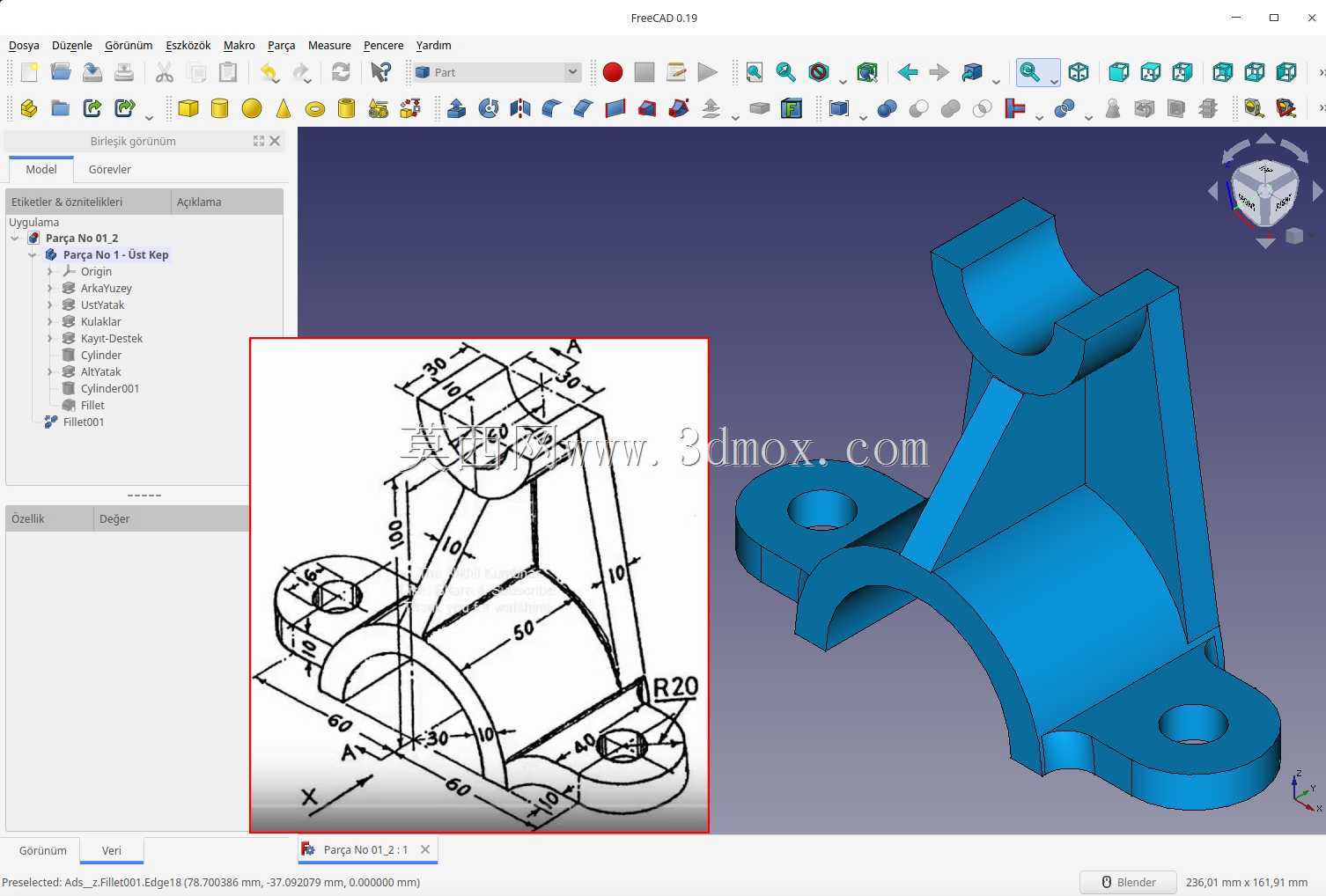

　　从结构设计逻辑来看，下半部分的弧形抱合面并非整圆结构，而是采用了半包式的开口设计，圆弧半径标注为R20，对应适配直径40mm的圆柱形被支撑件，这种半包结构既可以保证与被支撑件的贴合面积足够传递工作载荷，又能降低整环结构带来的装配难度，安装时不需要从轴端穿入，直接从径向扣合即可完成初步定位，配合支脚的紧固件锁紧就能实现可靠固定。三个安装支脚分别布置在弧形基座的左下、右下与后侧位置，每个支脚的安装孔中心到构件对称中心的距离都经过尺寸链校核，左下与右下支脚的孔中心横向间距为60mm，纵向距离弧形基座底面的高度为10mm，后侧支脚的孔中心与对称轴线重合，距离基座底面的高度为50mm，这种三角分布的安装孔位可以让固定后的构件受力更均匀，避免单侧受力导致的紧固件松动。

　　上部的叉形支撑臂采用了变截面的斜筋加强结构，两个支撑臂从弧形基座的后侧向上延伸，臂厚均匀保持10mm，臂与基座的连接位置做了圆弧过渡避免应力集中，叉形开口的宽度为30mm，开口处的顶部做了半圆承托结构，半圆半径为15mm，用来承接直径30mm的铰接轴，支撑臂的外侧与基座之间设置了三角形加强筋，筋板厚度与臂厚保持一致，从基座后侧一直延伸到叉形臂的中部位置，大幅提升了上部结构的抗弯曲能力，当铰接位置承受垂直向下的载荷时，加强筋可以将载荷直接传递到后侧的安装支脚，避免支撑臂出现根部断裂的问题。

　　尺寸标注上的所有形位公差都围绕装配需求设置，三个安装孔的位置度公差控制在0.1mm以内，保证安装时可以顺利与基板上的预制螺孔对齐，不需要额外修配；弧形抱合面的圆柱度公差控制在0.05mm，保证与被支撑圆管的贴合率不低于80%，避免局部接触导致的压强过大磨损零件；上部叉形开口的两个承托半圆同轴度公差控制在0.08mm，保证铰接轴装入后不会出现卡滞，摆动过程中受力均匀。整个构件的所有棱边都做了R1-R2的倒角处理，既去除了加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。

　　实际应用中，这类构件不需要做额外的表面处理，采用普通Q235钢铣削加工即可满足多数场景的使用需求，如果用在有腐蚀介质的环境中，也可以更换为304不锈钢材质加工，或者在表面做镀锌、喷塑处理提升防锈能力。装配时需要先将弧形抱合面与被支撑的圆轴贴合，预紧三个支脚的紧固件后，再调整上部铰接轴的位置，确认摆动无卡滞后按照对角线顺序逐步拧紧紧固件，避免单侧锁紧导致构件出现微小变形，影响铰接部位的转动灵活性。这类支撑构件相比一体式的整环支座，装配灵活性更高，加工难度更低，在中小载荷的铰接支撑场景中可以替代传统的剖分式轴承座，降低设备的整体制造成本，同时其紧凑的结构尺寸也适合在安装空间受限的非标设备中使用，不会占用过多的设备内部空间。
