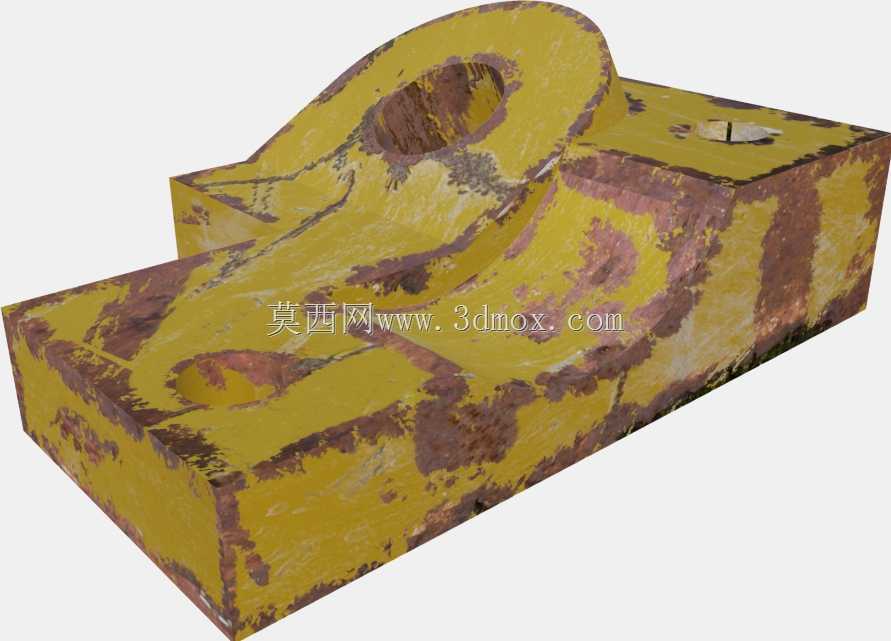

搅拌机用带吊环安装固定支座结构

　　在混凝土搅拌站的现场运维与部件装配场景中，这类带吊装环的一体式固定支座是搅拌主机侧部检修门、耐磨衬板快换模块的核心连接承重件，日常作业中既要承受搅拌舱内骨料翻滚带来的持续振动载荷，还要满足检修时部件整体吊装移位的受力要求，是兼顾静态固定与动态吊装需求的复合型结构件。从结构设计逻辑来看，该支座采用方块基体加一体化弯制吊环的整体式构型，没有额外的拼接焊缝，避免了焊接应力集中带来的断裂风险，基体部分做了平整的安装贴合面，上面预留的沉头安装孔可直接穿入内六角螺栓与搅拌主机的侧壁框架锁紧，安装时不需要额外加工适配垫块，贴合面的平面度公差控制在0.1mm以内，能保证锁紧后支座与主机框架完全贴合，不会出现长期振动后螺栓松动的问题。

　　吊环部分的圆弧过渡做了等壁厚设计，环孔的内径适配常规的M16卸扣尺寸，吊装时钢丝绳或卸扣不会与环孔边缘出现卡滞，圆弧过渡段的曲率半径经过受力校核，在承受1.5倍额定吊装载荷时，最大应力集中点的应力值远低于常用Q235B材料的屈服强度，不会出现吊装变形的问题。从安装边界来看，支座基体的长宽尺寸控制在120mm×80mm区间，整体高度不超过70mm，安装后不会突出搅拌主机侧部的安全防护栏范围，不会与周边的输料管、线缆桥架产生运动干涉，吊环的顶部高度比基体上表面高出40mm，吊装时挂卸扣的操作空间充足，不需要额外抬高吊装件就能完成挂钩操作。实际使用中，这类支座除了承担固定与吊装功能外，基体侧面还可以作为检修时临时挂放工具的挂点，

　　表面做的耐磨防锈涂层能适应搅拌站高粉尘、高湿度的作业环境，即使长期沾附水泥浆、砂石碎屑，也不会出现锈蚀卡滞的问题，吊环的内孔没有做涂层覆盖，保持金属原色，能减少卸扣拆装时的摩擦阻力。设计时特意将吊环与基体的连接段做了加宽处理，连接段的宽度比吊环环体宽出15mm，能将吊装时的拉力均匀分散到整个基体上，不会出现局部应力过大导致基体开裂的问题，基体上的两个安装孔分别布置在吊环投影范围的两侧，螺栓锁紧后形成的受力三角形刚好覆盖吊环的受力中心，吊装时的载荷能直接通过螺栓传递到主机框架上，不会对基体本身产生额外的弯折力矩。在日常运维中，这类支座的检查维护也很方便，只需要定期检查安装螺栓的预紧力，查看吊环圆弧段有没有出现磕碰产生的裂纹即可，

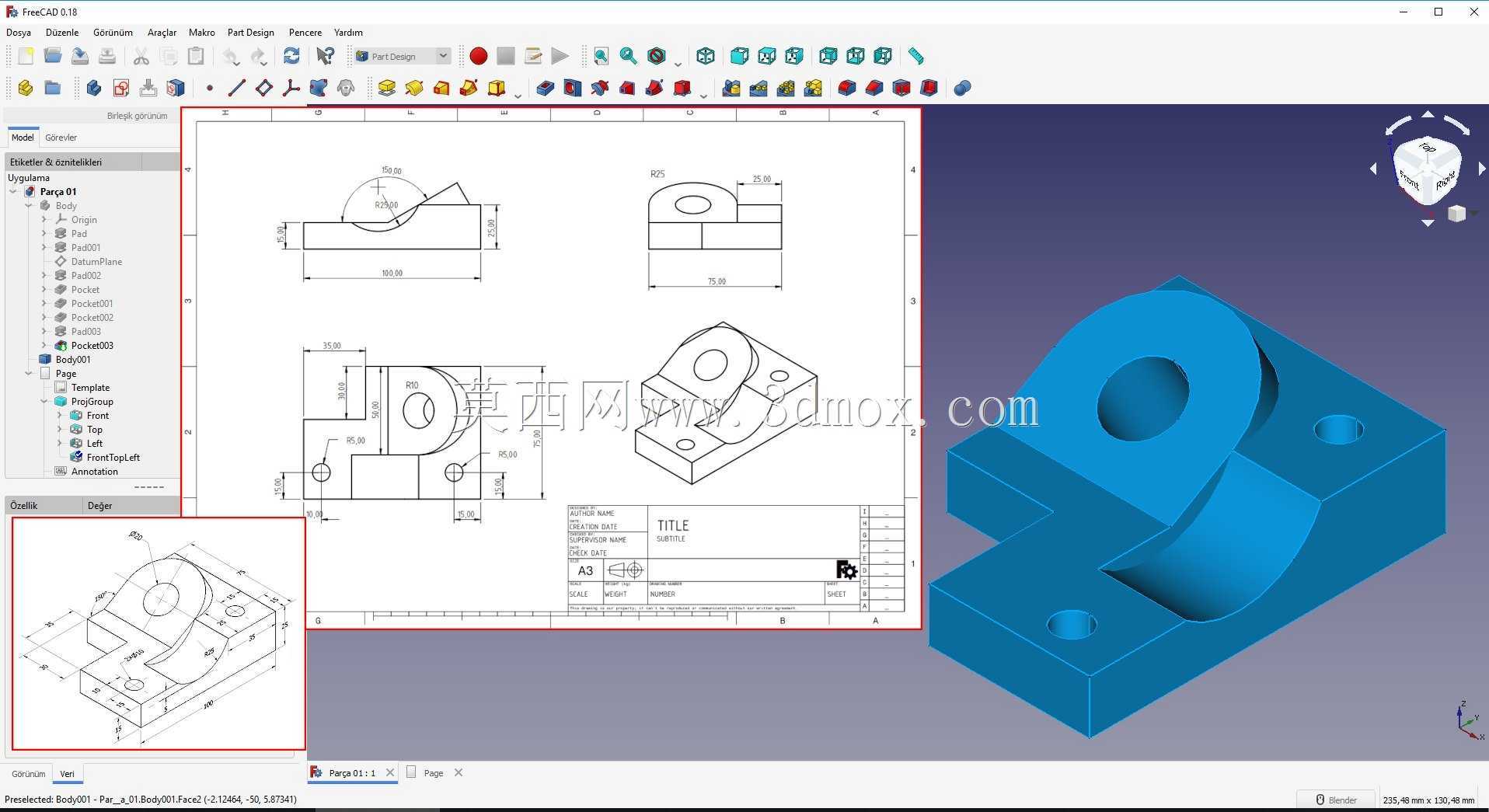

　　不需要做额外的润滑保养，整体结构没有易损件，使用寿命能匹配搅拌主机的整体大修周期。很多现场改造项目中，这类支座也可以直接替换原有焊接式的吊点，不需要对主机框架做额外的切割焊接，只需要在对应位置钻孔攻丝就能完成安装，大幅缩短现场改造的工期，也避免了现场焊接带来的防火安全隐患。从建模还原的角度来看，该结构的所有倒角、圆弧过渡都完全按照实际加工工艺做了还原，安装孔的沉头深度、吊环的壁厚差都与实物一致，导入装配环境后可以直接做干涉检查与受力仿真，不需要再做额外的结构修正，能直接用于搅拌设备的改造设计、备件生产的图纸输出。
