直插式电热驱蚊装置结构设计

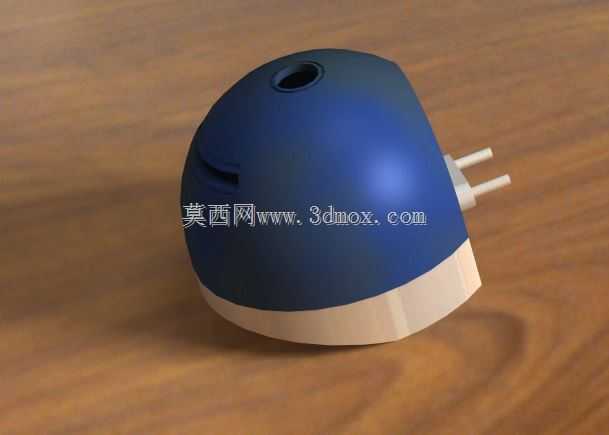

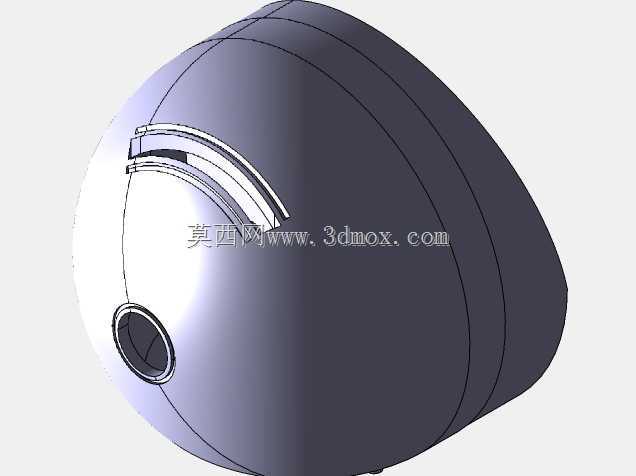

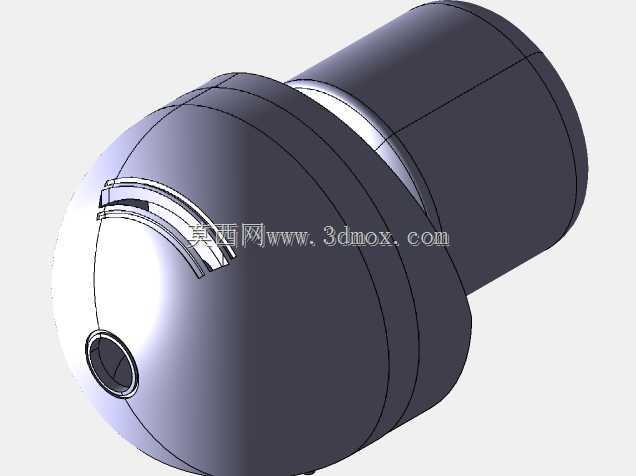

　　这款直插式电热驱蚊装置的结构设计，核心围绕民用家居场景的日常使用需求展开，适配普通家庭卧室、书房、小型办公隔间等15-20平米的封闭半封闭空间使用，主要通过持续恒温加热配套驱蚊药液，让药液有效成分匀速挥发到空气中，实现区域内驱避蚊虫的作用，避免蚊虫叮咬干扰日常休息与办公。从结构布局来看，整体采用半球形圆润壳体设计，上半部分为深蓝色耐热PP材质外壳，顶部开设圆形挥发通孔，作为药液挥发后的气流出口，孔位边缘做了0.8mm的圆角过渡，避免装配过程中割伤操作人员，也能减少日常使用时积灰落入内部加热腔的概率。壳体侧面预留的窄缝为内部药液瓶的观察窗位，不用拆开外壳就能直观看到剩余药液量，方便用户及时更换耗材。下半部分为米白色阻燃ABS底座，

　　底座与上壳采用卡扣式连接，没有外露螺丝，既保证外观整体性，也能避免非专业用户随意拆开触碰内部加热元件引发安全隐患。底座尾部集成国标两插插脚，插脚采用铜镀镍材质，厚度0.6mm，伸出长度12mm，符合家用插座的插合尺寸标准，插脚与底座衔接处做了加强筋结构，反复插拔过程中不会出现插脚松动歪斜的问题。设计过程中优先考虑了安装使用的边界限制，整体半球直径控制在65mm，整体高度72mm，插脚端面到壳体最远端的距离为68mm，插在墙面插座上时不会突出墙面过多，也不会遮挡插座相邻的其他插孔位，适配市面上绝大多数86型、118型墙面插座的安装间距。内部加热腔采用PTC恒温加热元件，加热温度恒定在105±5摄氏度，既能保证驱蚊药液的稳定挥发速率，

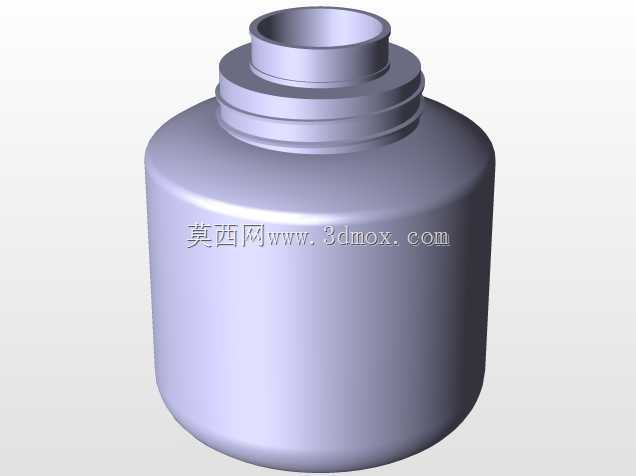

　　也不会因为温度过高导致壳体软化变形，加热元件与药液瓶的安装位做了定位卡槽，更换药液瓶时直接对准卡槽推入即可卡紧，不需要额外的固定结构，普通用户不用看说明书就能完成耗材更换。壳体内部的走线槽做了全封闭设计，电源线与加热元件的连接点套有阻燃热缩管，避免长期使用过程中线路老化引发短路风险。外壳表面做了细磨砂处理，不容易残留指纹和污渍，日常用干布擦拭就能清洁，圆润的外形没有尖锐棱角，即使家里儿童误碰到也不会造成磕碰伤害。挥发孔的开孔总面积经过反复测算，控制在120平方毫米左右，既能保证挥发出来的药液气体顺利扩散，也不会因为开孔过大导致灰尘、小飞虫直接落入内部加热腔，延长产品的整体使用寿命。插脚的倾斜角度做了5度的微调，

　　插入插座后壳体自然向下倾斜5度，内部药液瓶的药液会始终浸润加热芯棒，不会出现药液剩余少量时无法接触芯棒导致无法挥发的问题，充分利用耗材的全部容量，减少不必要的浪费。底座与上壳的卡扣配合间隙控制在0.1mm，既保证装配时的顺畅度，也不会出现拼接缝隙过大导致灰尘进入内部的情况，卡扣的扣合量设计为1.2mm，正常使用过程中不会因为轻微磕碰导致壳体散开。整体结构没有复杂的传动部件，所有零件均为注塑件与标准电子元件，装配工序简单，适合批量注塑生产，零部件的通用化程度高，后期维护更换配件的成本较低。
