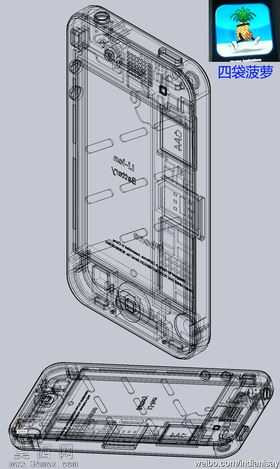

iPhone4智能手机内部结构三维建模作品

本作品围绕经典智能手机iPhone4开展全参数化三维建模工作，建模过程以还原产品真实内部堆叠与壳体结构为核心目标，依托三维建模软件完成从外轮廓到内部元器件排布的全流程搭建。建模初期首先参考产品实物的实测尺寸，绘制手机前后壳体、中框的基础轮廓草图，对机身的弧度过渡、侧边按键开孔、底部接口槽位等细节特征逐一进行特征约束，确保外观尺寸与真机比例完全一致。在内部结构建模阶段，采用分层建模的思路，按照手机实际的装配层级，依次构建主板固定位、电池仓、摄像头模组安装槽、侧边按键联动结构、屏幕排线走线槽等内部结构特征，对壳体上的卡扣位、螺丝柱、加强筋等注塑件典型结构做了精细化还原，所有结构特征均保留可编辑的参数化历史记录，方便后续根据需求调整尺寸参数。材质与渲染环节，针对透明线框展示的需求，为壳体结构赋予半透明的工程塑料材质，调整材质的折射度与透明度参数，让内部结构可以清晰呈现的同时保留壳体的轮廓质感，对内部的金属屏蔽罩、螺丝、接口等金属部件赋予哑光金属材质，区分不同部件的材质属性，通过合理的光源布置，让结构的层级关系在线框展示模式下清晰可辨，避免不同结构的线条出现视觉混淆。设计思路上，本模型重点还原iPhone4经典的三明治机身结构逻辑，突出其内部元器件紧凑排布的设计特点，所有结构的配合间隙均参考真机的装配公差进行设置，既保证了模型视觉上的还原度，也让模型具备结构参考价值，可用于消费电子结构设计的教学参考、产品装配逻辑演示等场景，建模过程中对薄壁件的抽壳厚度、加强筋的排布位置、卡扣的配合尺寸都做了符合实际生产工艺的设置，避免出现不符合注塑加工逻辑的不合理结构，让模型兼具展示性与工程参考意义。
