带ALU门双机架300mm右上置机柜结构

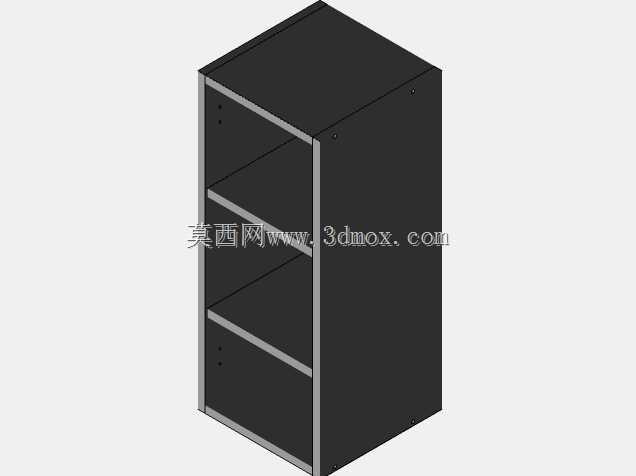

　　在工业现场的电气配套、车间工位储物、实验室设备集成场景中，这类偏置式窄幅机柜的应用覆盖度一直很高，尤其是宽度控制在300mm的规格，刚好适配立柱侧边、设备间隙、墙面转角这类常规标准柜体无法安装的狭窄空间，解决小空间内的器件收纳、物料存放、控制单元集成需求。这款机柜采用右上方开门的布局设计，区别于常规中置门、全宽门柜体，将开门区域设置在柜体上部右侧，下部预留两层固定搁板的安装位，既可以在上部腔体内放置需要频繁操作、查看的控制元件或者常用工具，下部搁板区域可以分类存放不常挪动的备品、配件或者重型器件，分区逻辑完全贴合一线操作人员的取放习惯，不需要大幅度弯腰或者抬手就能完成常用物品的存取。从结构设计逻辑来看，

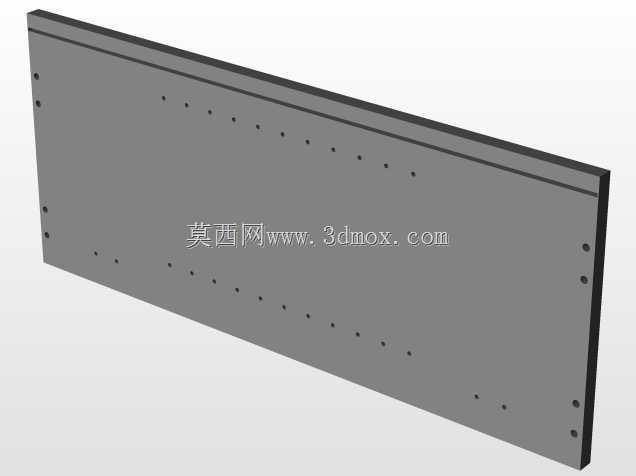

　　这款柜体采用框架加覆板的组合结构，边框采用铝合金材质的ALU型材作为支撑骨架，相比传统焊接钢柜，型材骨架的拼接精度更容易控制，装配过程不需要大量焊接打磨工序，现场组装也可以通过标准连接件完成，运输过程中可以分体打包降低物流体积损耗。柜门采用单扇ALU平板门设计，门体和框架之间采用隐藏式铰链连接，关闭后和外框保持齐平，没有突出的结构件，避免在狭窄通道内剐蹭过往人员或者转运物料，门体边缘加装密封胶条，在多尘的车间环境下可以阻挡大部分浮尘进入柜体内部，保护内部存放的精密器件或者纸质文档。柜体内部配置两个独立机架安装位，机架的安装孔位按照通用工业机架的标准间距设置，可以直接固定标准尺寸的电气安装板、导轨托盘或者搁板支架，不需要二次打孔加工，

　　搁板采用承重设计，单层可以满足常规工业场景下的静态承重需求，放置工具、小型设备、备件盒都不会出现变形问题。从安装边界尺寸来看，柜体宽度严格控制在300mm，深度和高度按照常规窄柜的适配比例设计，安装时只需要预留320mm左右的宽度间隙就可以完成柜门的完全开启，不需要额外预留过多的操作空间，对于空间利用率要求高的生产线边、实验室操作台侧方、弱电井旁的安装场景非常友好。柜体的外覆板采用冷轧钢板折弯成型，板材折弯处做圆角处理，没有尖锐的毛边棱角，避免安装和使用过程中划伤操作人员，板件和框架之间采用沉头螺丝连接，螺丝安装后和板面保持齐平，整体外观整洁没有突出的紧固件。这款柜体的设计还考虑了后续的拓展需求，

　　框架的型材槽内可以随时加装额外的安装条、走线槽、接地端子排，不管是用来做小型电气控制柜体、工位工具储物柜、实验室样品存放柜，都可以根据实际使用需求调整内部的结构布局，不需要对柜体主体进行切割焊接改造。在实际选型应用中，这类窄幅偏置门机柜常用来配套生产线的单机控制单元，把单机的操作按钮、指示灯、小型断路器都集成在上部的门体和腔体内，下部搁板存放该设备的专用维修工具、备用配件，操作人员在设备旁就可以完成操作和基础维修，不需要往返工具室和备件区，能有效提升一线的运维效率。另外在商用厨房的边角区域，这类尺寸紧凑的柜体也可以用来存放小型厨具、清洁用品，右上角的开门位置刚好避开墙面的管线接口，不会和已有的水电气管线产生安装干涉。设计过程中针对柜体的承重受力做了针对性优化，底部的框架横梁做了加厚处理，即使柜体满载放置重物，长期使用也不会出现底部框架下挠变形的问题，柜体的背板预留了壁挂安装孔，既可以直接落地放置，也可以通过膨胀螺丝固定在墙面上，适配不同的安装场景需求。门体的锁具采用通用型平面锁，钥匙和同系列柜体通用，方便运维人员统一管理钥匙，不需要携带大量不同规格的钥匙应对不同柜体的开启需求。
