下肢假肢仿生结构三维设计方案

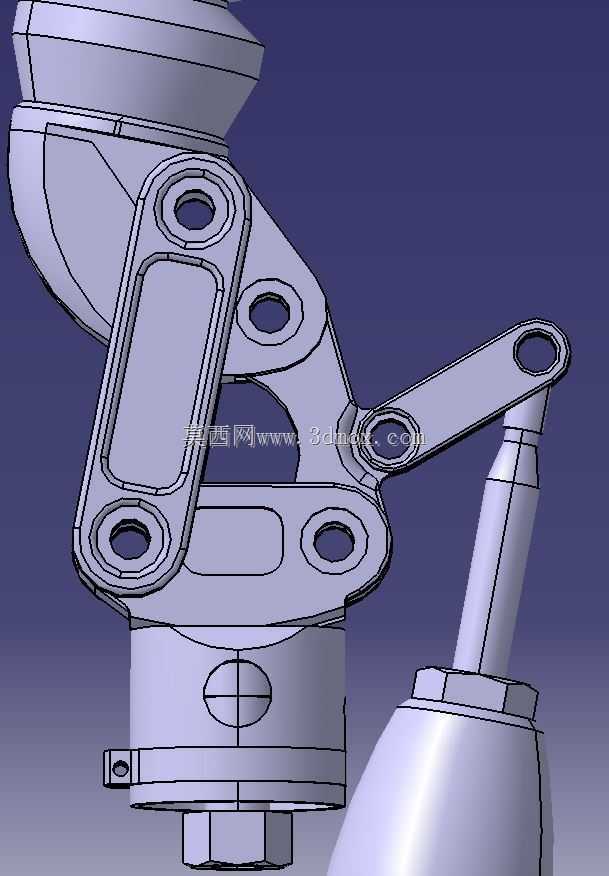

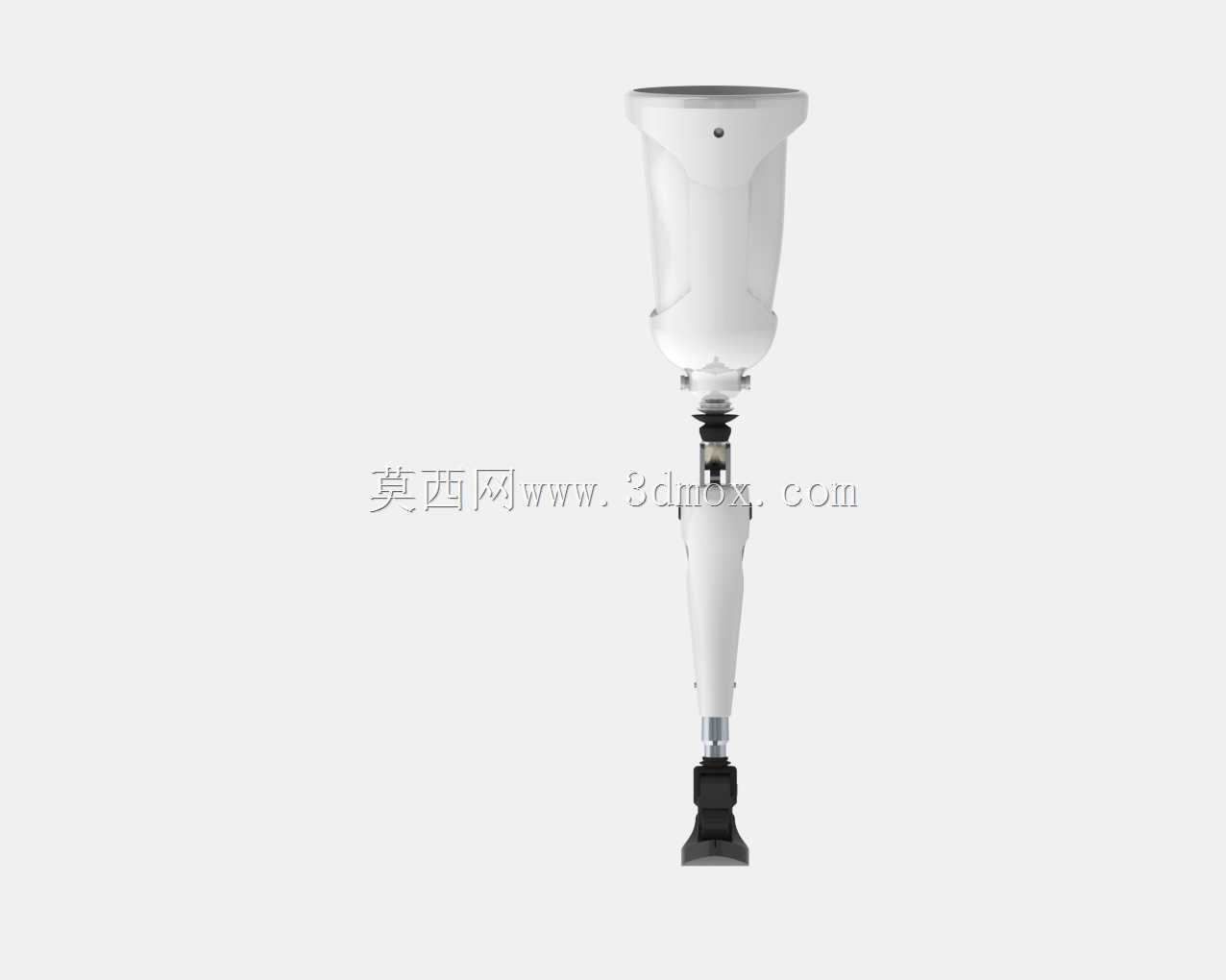

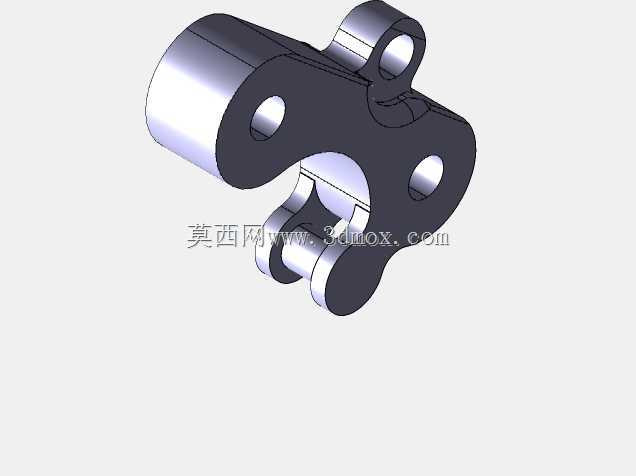

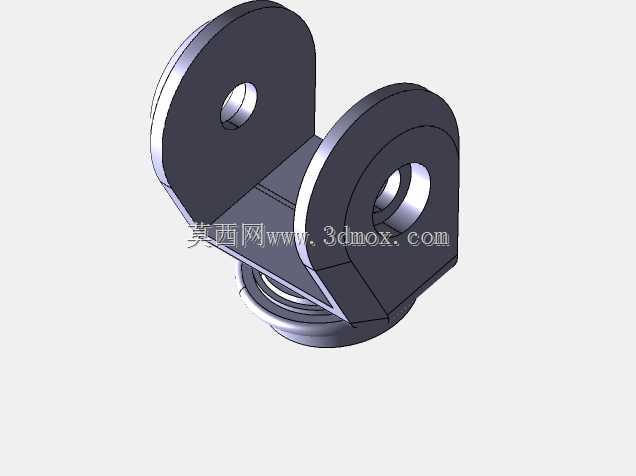

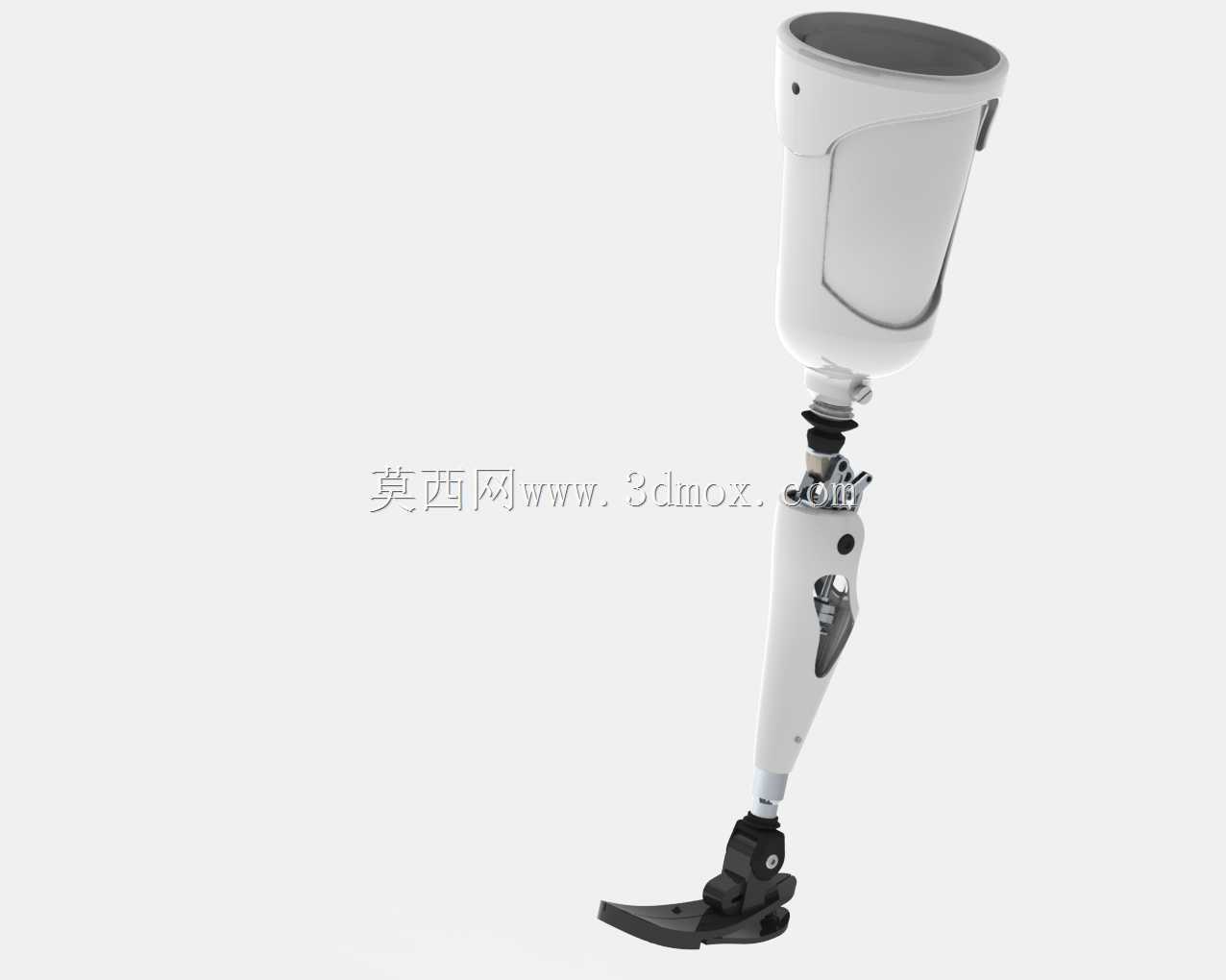

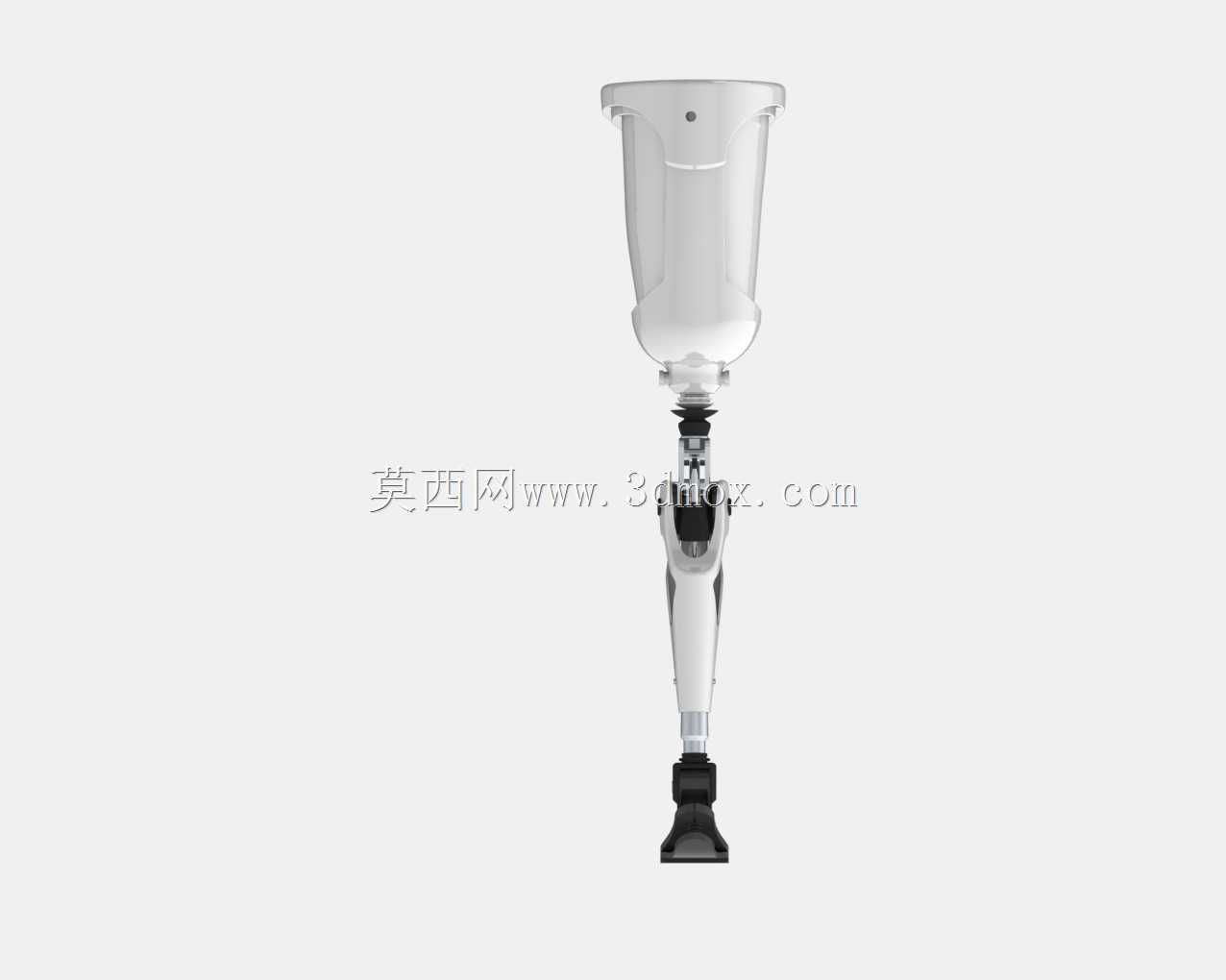

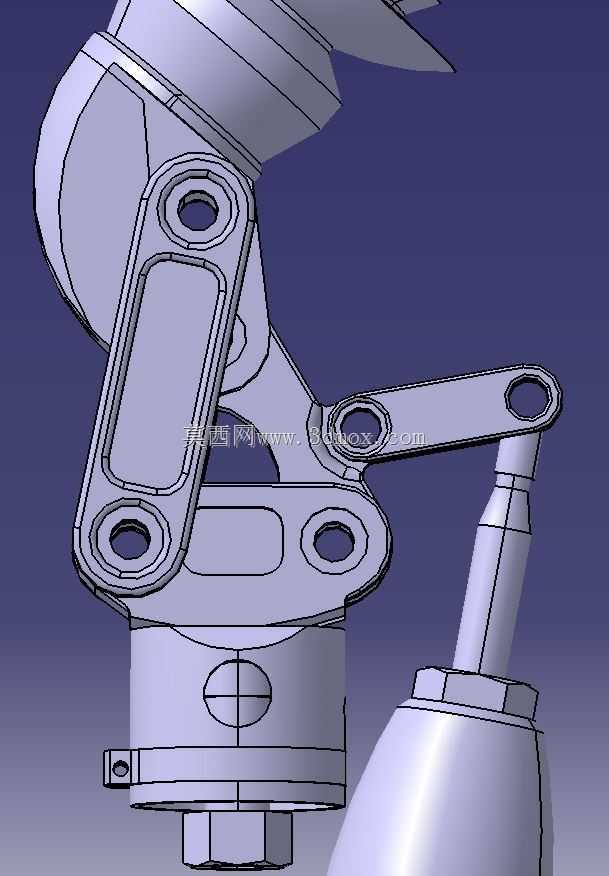

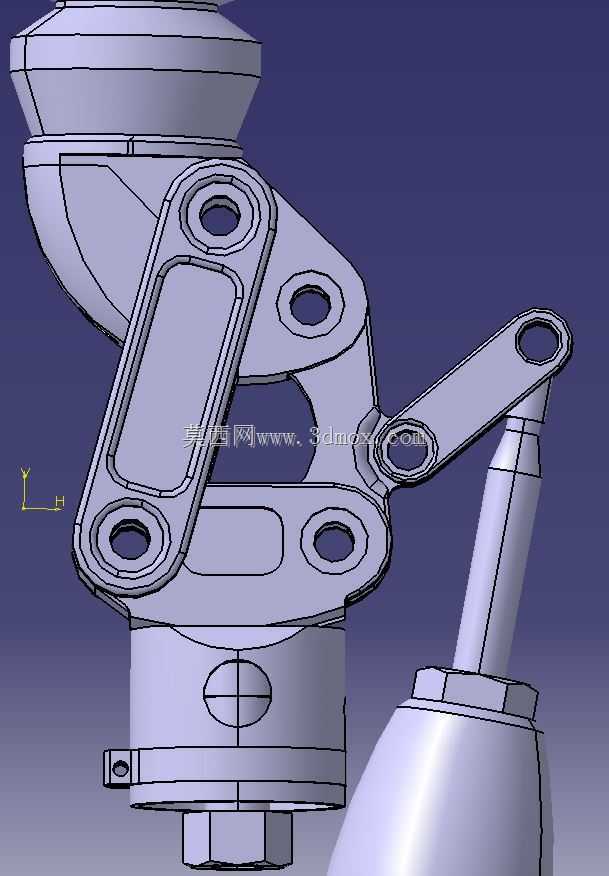

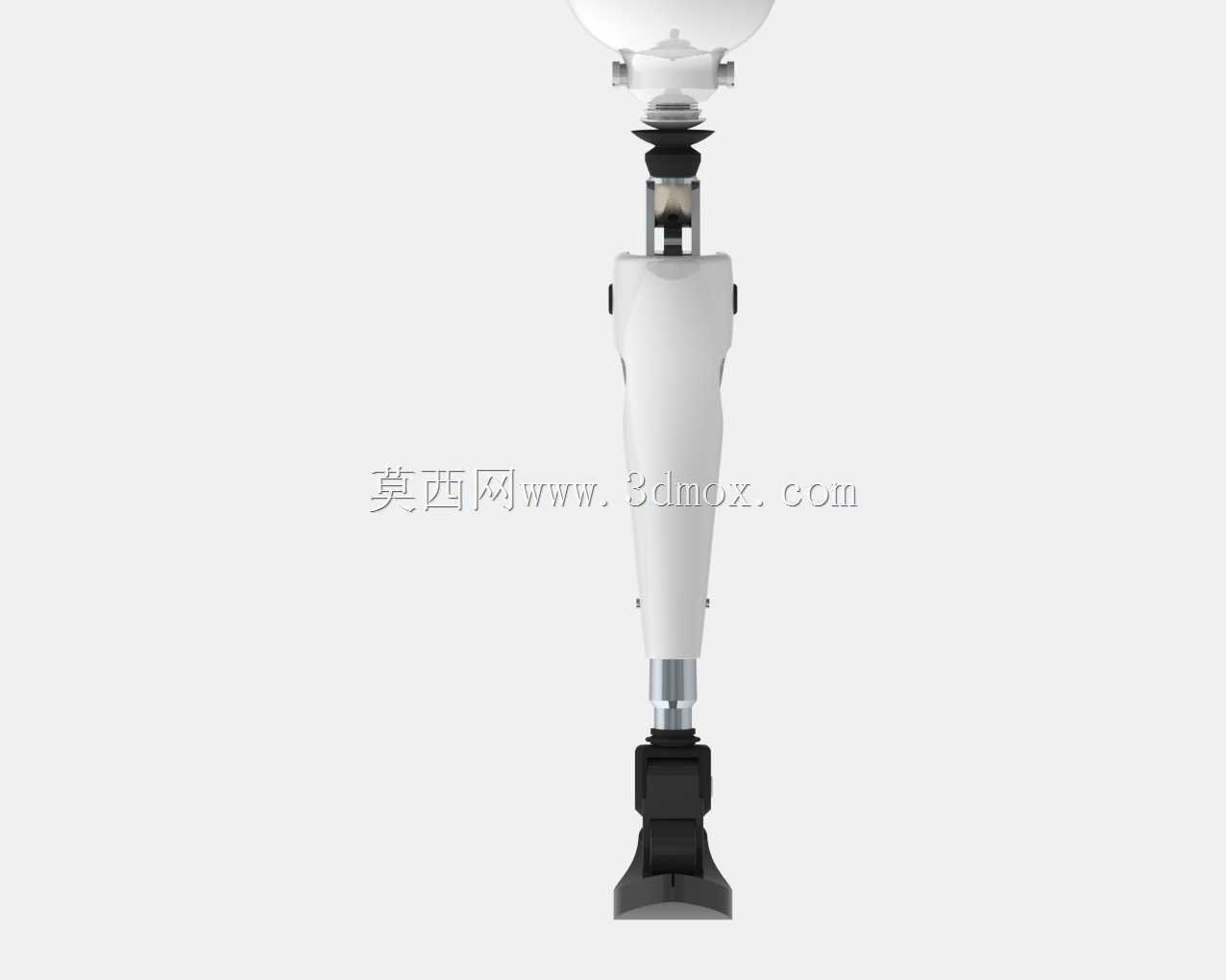

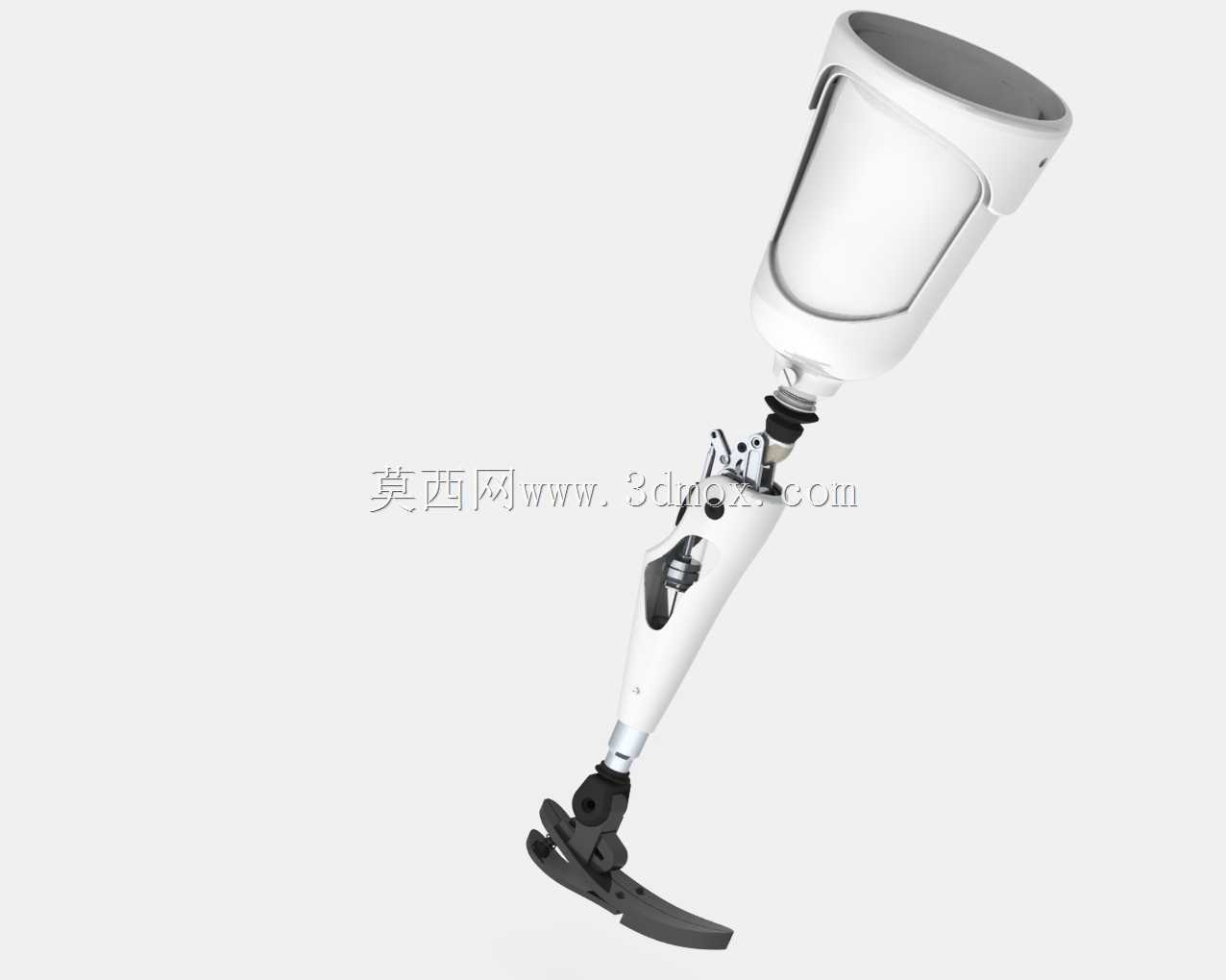

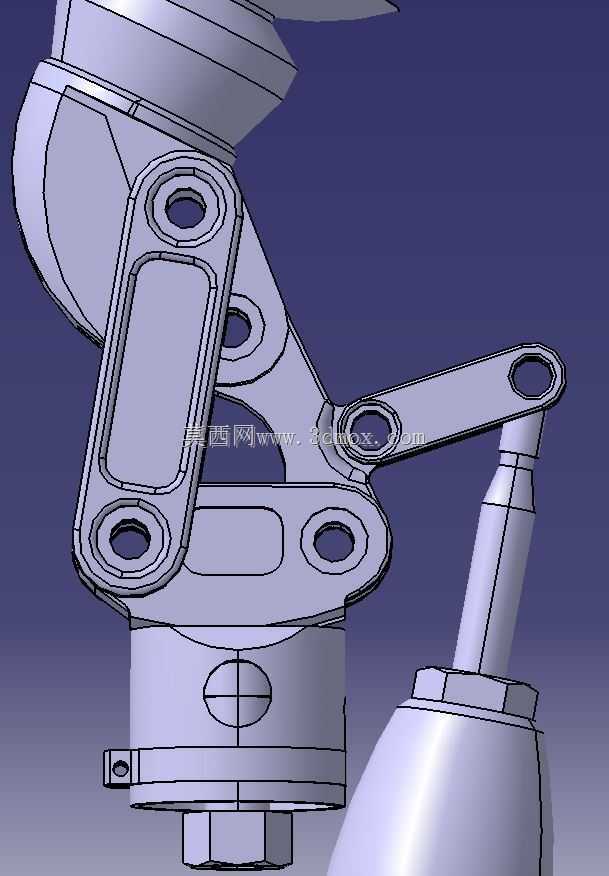

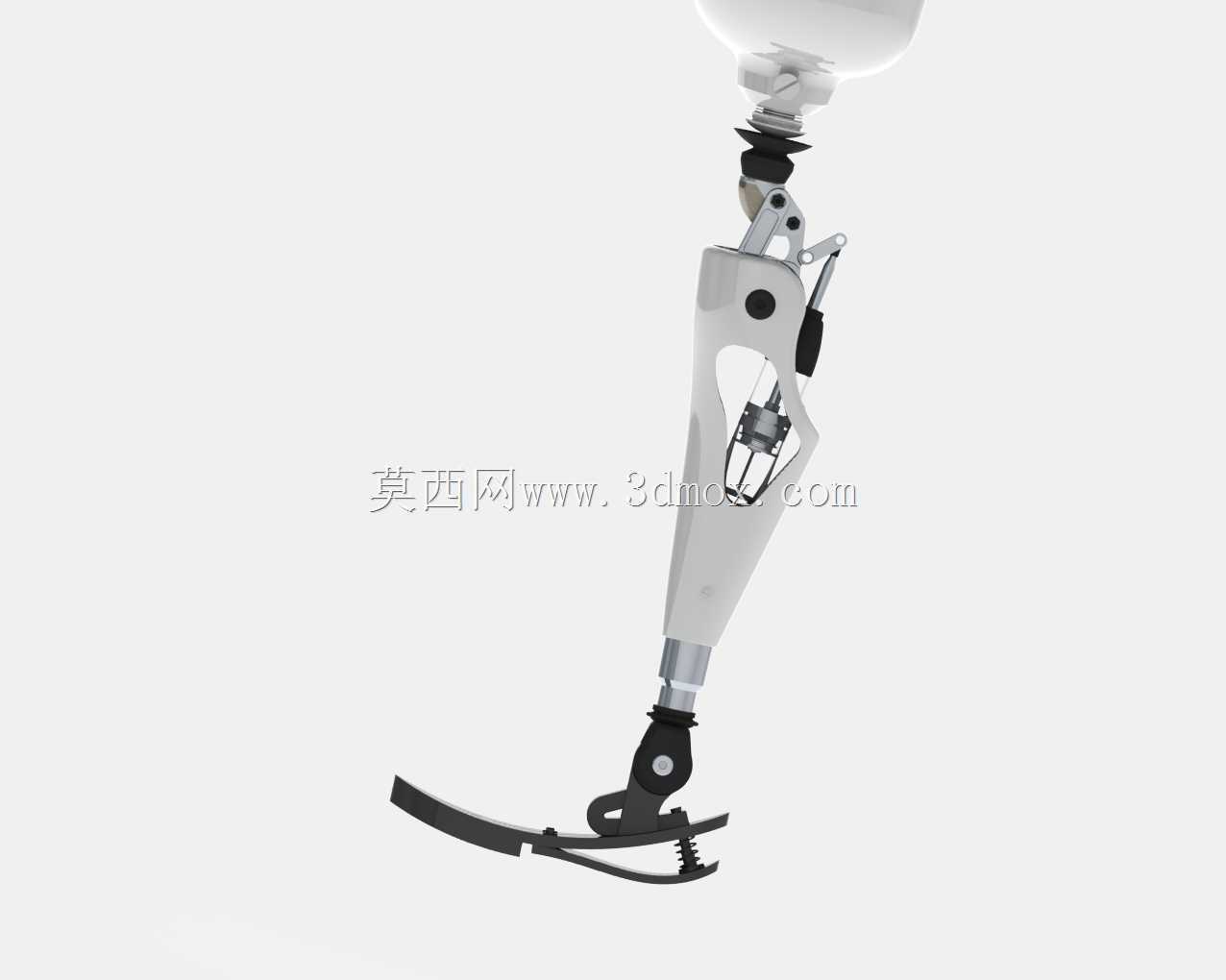

　　这款下肢假肢的结构设计，核心围绕下肢截肢用户的日常行走、轻度运动场景展开，适配小腿截肢人群的日常出行、平地行走、缓坡上下、短距离慢跑等实际使用需求，区别于传统固定式假肢的生硬触感，整体结构从人体下肢生物力学特性出发做仿生还原，尽可能还原自然下肢的力传导路径与运动自由度。从结构分层来看，上部的接受腔连接端做了球面自适应铰接设计，能够适配接受腔与残肢之间的微小角度偏移，避免行走过程中残肢局部受力集中造成的磨损不适，铰接位置内置了阻尼缓冲结构，可在脚跟触地阶段吸收地面反冲力，降低冲击力向上传递对残肢以及髋关节的损伤。膝关节位置采用多连杆仿生构型，还原人体膝关节瞬时转动中心的变化轨迹，不会出现传统单轴假肢行走时的打软腿、卡顿感，

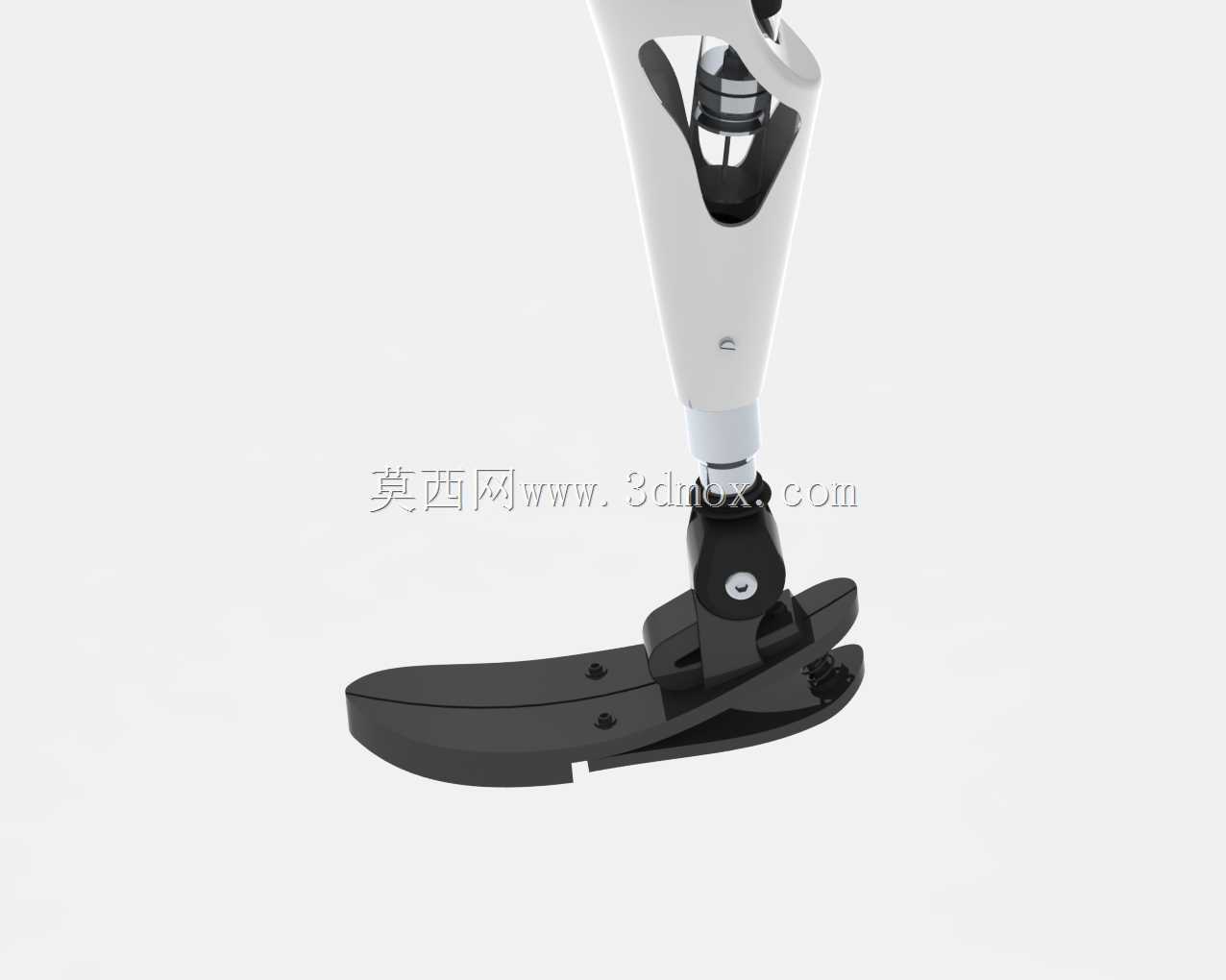

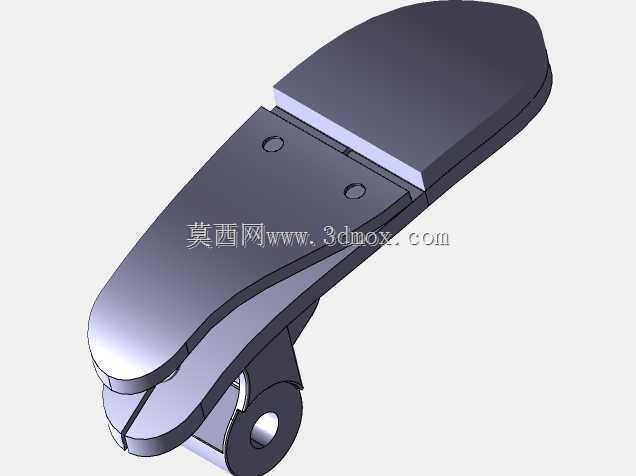

　　连杆结构搭配可调阻尼的液压阻尼单元，可根据步频自动调整摆动阻尼，支撑相阶段自动锁止保证站立稳定性，摆动相阶段释放自由度允许小腿自然前摆，匹配正常行走的步态周期。小腿主体结构采用镂空式一体化承载构型，在保证纵向承载强度的前提下，尽可能降低整体自重，减少用户行走过程中的能量消耗，结构内部预留了传感器、调节机构的安装空间，可根据用户的体重、步态习惯做个性化参数调整，不需要额外做结构打孔改造。下端的储能脚采用碳纤维板簧分层设计，前掌与后跟位置做了分体式板簧构型，脚跟触地时后跟板簧首先压缩吸能，重心前移过程中前掌板簧逐步储能，在蹬离阶段释放储存的弹性势能辅助用户向前推进，降低行走过程中的体力消耗，板簧的弧度设计适配正常行走时的足踝跖屈、

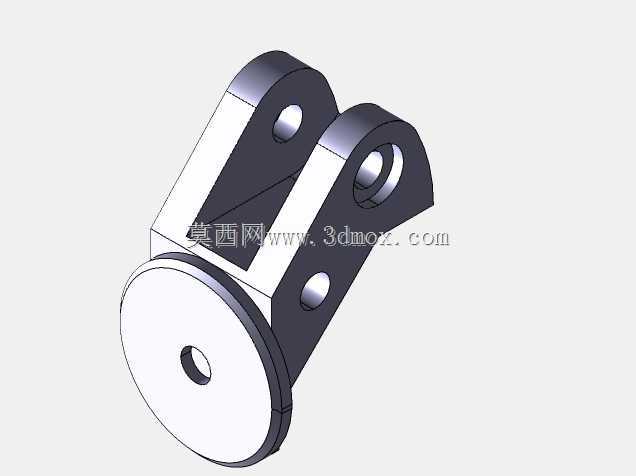

　　背屈角度变化，不需要额外加装踝关节铰接结构就能实现自然的足部角度偏转，同时兼顾了结构可靠性与运动灵活性。安装边界方面，上部连接端采用标准的四棱锥接插件接口，适配市面上主流的假肢接受腔连接件，不需要做定制化改型就能完成装配，整体结构的最大承载上限按照常规成年人体重的三倍做安全系数校核，静载测试下不会出现结构塑性变形，各个铰接转动位置都做了密封防尘设计，能够适配日常雨天、扬尘环境下的使用需求，不需要频繁拆解做内部维护。结构设计过程中充分考虑了不同用户的适配性，小腿主体的长度可通过中间的调节杆做±20mm的长度调整，能够适配不同身高、不同截肢长度的用户需求，阻尼调节旋钮设置在膝关节外侧位置，用户不需要借助额外工具就能手动调整阻尼大小，

　　匹配不同行走速度下的步态需求。从力传导路径来看，整体结构从接受腔连接端到储能脚板的力传递路径做了平滑过渡，没有出现应力集中的直角转折位置，所有承载位置的圆角半径都按照应力仿真结果做了优化，在保证结构强度的前提下尽可能削减非承载区域的材料厚度，控制整体重量的同时避免长期使用过程中出现结构疲劳断裂。储能脚的前掌位置做了防滑纹理的安装平面，可直接装配标准的假肢脚皮，不需要额外做粘接固定，更换脚皮时操作简便，板簧的刚度按照不同体重等级做了分档设计，可根据用户实际体重选配对应刚度的板簧组件，避免刚度过大造成的触感过硬，或是刚度过小造成的支撑不足问题。
