苹果iPod Shuffle便携播放器三维建模

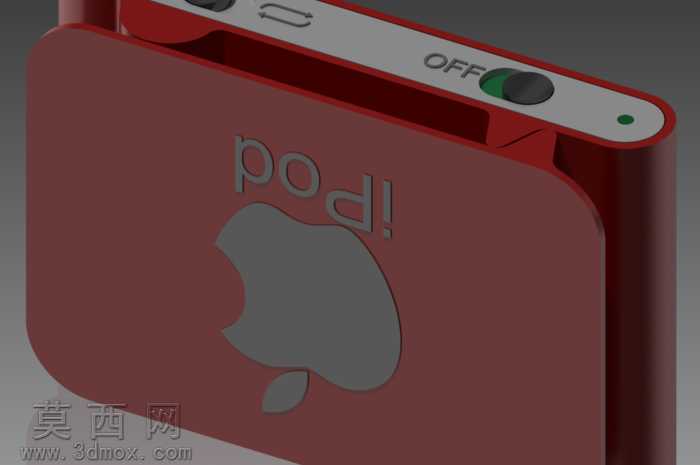

本作品为苹果iPod Shuffle便携音乐播放器的三维建模成果，建模阶段依托Autodesk Inventor完成全参数化结构搭建，首先依据产品实物的实测尺寸绘制二维轮廓草图，对机身圆润的边角过渡、顶部滑动开关的安装槽位、侧边挂扣的卡扣结构逐一进行尺寸约束，确保各部件的装配间隙控制在0.1mm以内，完全还原实物的装配精度。建模过程中采用多实体建模方式拆分机身外壳、顶部功能按键、开关拨块、状态指示灯孔位等独立部件，对机身表面的苹果标识与pod字样采用浮雕特征实现，精准还原标识的凹陷深度与边缘弧度，避免贴图渲染带来的质感失真。材质设置阶段，针对酒红色机身外壳采用半哑光磨砂塑料材质，调整材质的粗糙度参数至0.35，添加细微的颗粒质感模拟原产品的磨砂PC外壳触感；顶部的功能条采用亮面银色PC材质，设置轻微的环境反射率还原光滑表面的反光效果；开关拨块的绿色标识部分采用半透明绿色塑料材质，添加次表面散射参数模拟透光的指示灯效果。渲染阶段搭建三点布光系统，主光源采用45度角柔光箱打亮机身正面，突出磨砂外壳的细腻质感，辅光源补亮机身侧面的红色边缘轮廓，轮廓光勾勒顶部开关区域的结构细节，背景采用深灰色渐变背景突出产品主体，渲染输出的效果图清晰展现机身的结构层次与材质质感。设计过程中重点还原产品作为耳芽支架搭配使用的适配结构，对机身侧边的挂扣卡槽做了精准的结构复刻，确保该模型可直接用于配套耳芽支架的装配干涉验证，也可用于数码产品外观设计的参考案例，模型同时导出STEP与IGES通用格式，可适配多数三维软件的编辑需求，方便后续的结构调整与二次设计。
