集成式接线端子保险支架组件结构设计

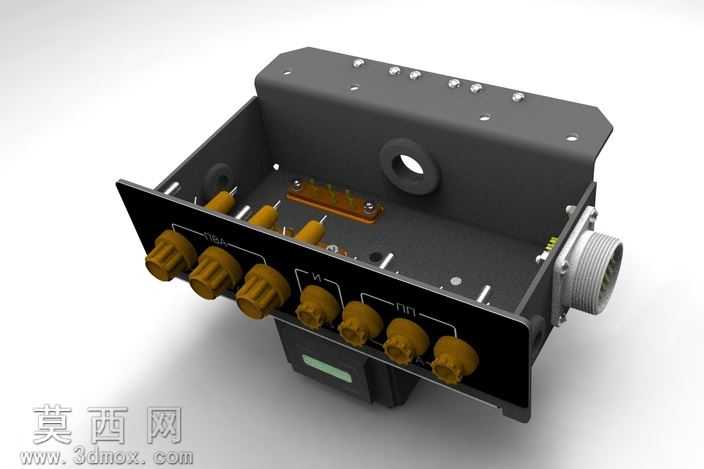

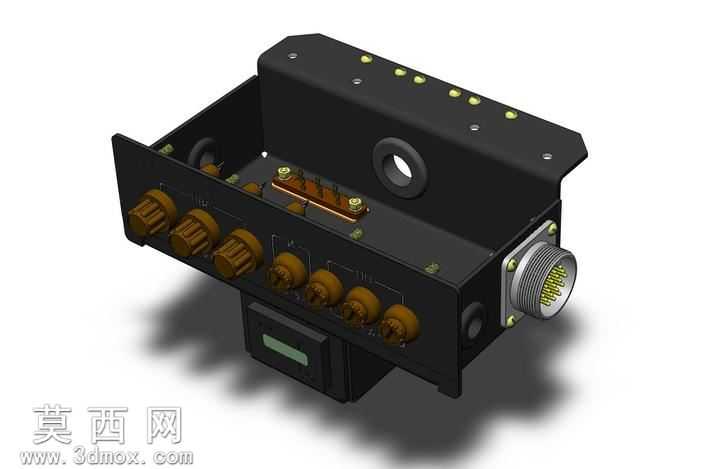

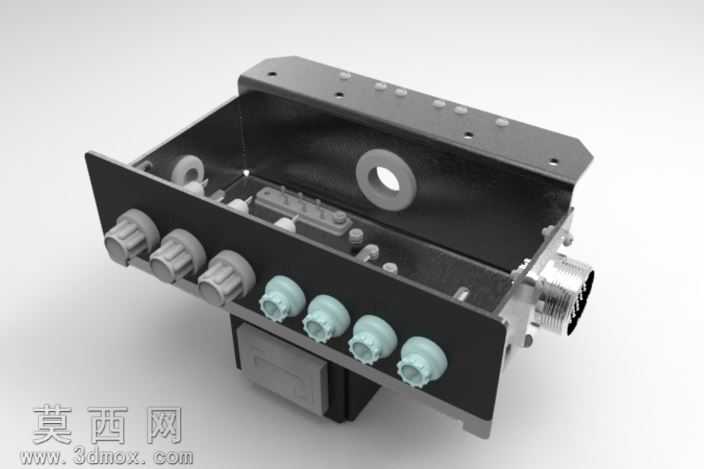

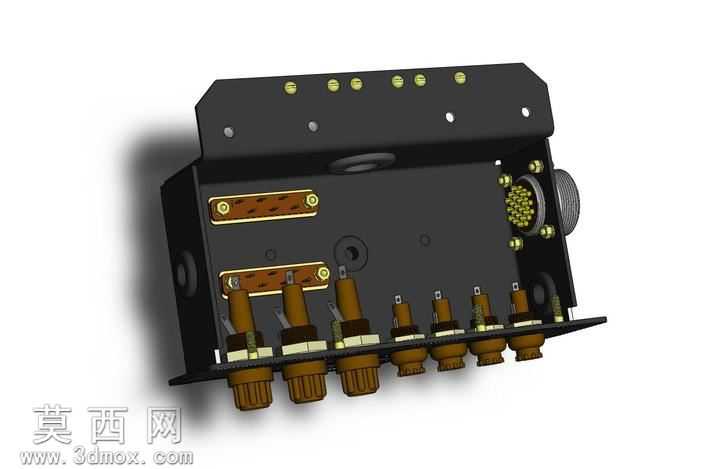

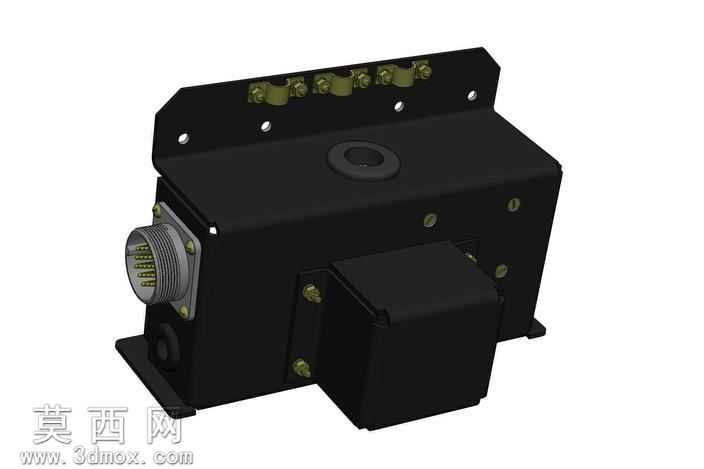

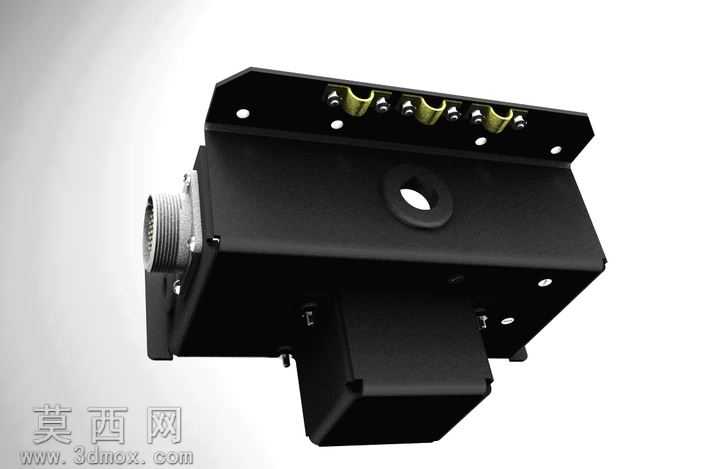

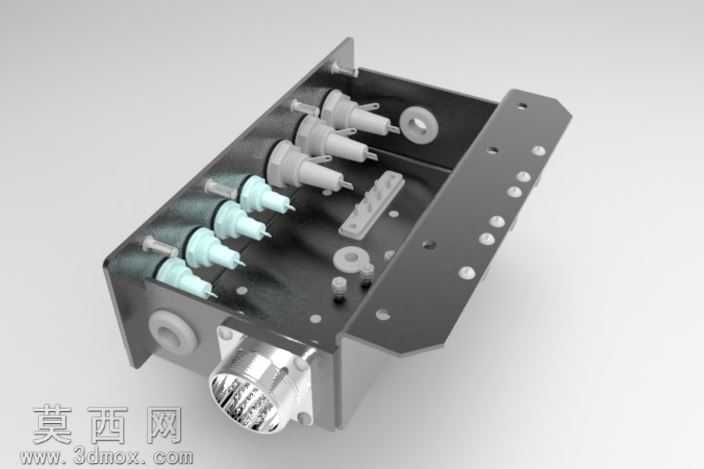

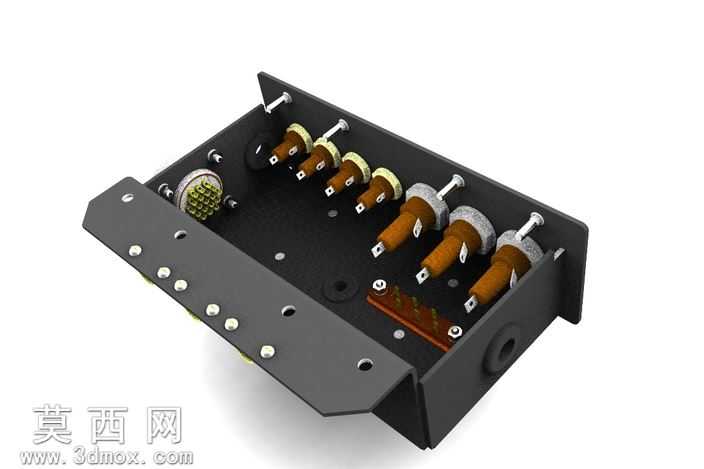

本作品为集成式电气接线保险支架组件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循电气安装件的尺寸配合规范，对每一处安装孔位、端子排布、卡扣结构都进行了精准的尺寸约束，确保各部件装配无干涉。整体模型采用自底向上的装配建模逻辑，先分别完成金属安装支架、绝缘接线端子、保险丝卡座、前面板旋钮、侧部航空接插件、内部绝缘隔层等独立零件的建模，再按照实际装配关系添加同轴、重合、间距等配合约束，完整还原组件的真实装配状态。材质渲染阶段，针对不同部件的物理属性匹配对应材质效果：金属安装支架采用哑光黑色喷塑金属材质，还原钣金冲压折弯后的表面质感，添加细微的颗粒纹理模拟实际喷塑层的触感；接线旋钮采用棕黄色酚醛树脂材质，调整粗糙度参数模拟电木材质的哑光绝缘质感；内部保险丝卡座采用棕红色耐高温绝缘材质，金属端子部分添加亮面金属镀层效果，侧部航空接插件的金属外壳做了轻微的氧化质感处理，橡胶密封圈则采用半哑光深灰色橡胶材质，前面板的标识字符采用丝印质感的白色印刷效果，整体渲染光影柔和，清晰展现各部件的材质差异与结构层次。结构设计上，该组件采用盒式钣金支架作为主体承载结构，支架顶部预留多组安装固定孔，用于整体组件在设备舱内的挂载固定；支架内部设置绝缘隔层，将强电接线区与保险丝安装区做物理分隔，避免线路干扰；前面板采用下沉式安装结构，排布多组接线旋钮与接线标识，方便外部线路的接入与回路识别；侧部集成多芯航空接插件，用于组件与外部设备的快速插拔连接，提升接线效率；内部保险丝卡座采用模块化设计，可单独拆卸更换，方便后期维护；支架边角做折弯翻边处理，既提升钣金结构的整体强度，又避免锐边划伤操作人员。设计过程中充分考虑电气组件的使用需求，兼顾结构强度、绝缘防护、接线便利性与后期维护性，所有安装位的尺寸都符合通用电气安装规范，端子间距满足电气安全爬电距离要求，整体结构紧凑合理，可直接用于电气控制回路的集成安装场景。
