民用航空发动机涡轮结构三维设计作品

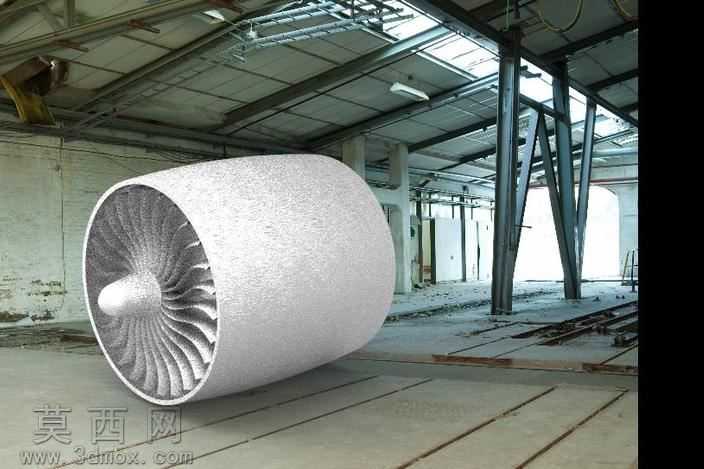

本作品为航空发动机涡轮部件的三维结构设计成果，整体建模过程围绕涡轮的真实气动外形与装配逻辑展开，首先完成涡轮外涵道筒体的基础曲面构建，采用回转类特征建模方式生成光滑的筒体外轮廓，对筒体两端的安装边结构做了等厚处理，还原了真实涡轮机匣的薄壁结构特征。核心的涡轮叶片部分采用阵列式建模思路，先完成单个叶片的叶型曲面绘制，结合叶根榫头的连接结构特征，通过圆周阵列命令完成整圈叶片的均匀排布，精准还原了涡轮叶片的扭角变化与叶身流线型曲面，保证叶片前缘、后缘的曲率过渡符合气动设计要求，叶片与轮毂的连接位置做了圆角过渡处理，避免结构应力集中问题。建模过程中针对涡轮内部的轮毂整流罩采用回转特征生成光滑的椭球型导流结构，与叶片内圈安装位置做了贴合装配约束，还原了涡轮进气端的整流结构形态。本次设计重点尝试使用圆柱接头约束完成涡轮各部件的DMU运动模拟，在装配环境下对机匣、叶片轮毂、整流罩等部件添加对应的装配约束，验证涡轮转动过程中各部件的运动干涉情况，确保转动部件与固定机匣之间保留合理的装配间隙。渲染环节采用哑光金属材质模拟涡轮高温合金部件的质感，对叶片表面做了细微的粗糙质感处理，还原真实航空部件的加工表面特征，场景采用工业厂房环境作为展示背景，通过柔和的侧方打光凸显涡轮叶片的层叠结构与曲面光影变化，清晰展示涡轮的整体外观与内部叶片排布细节。整个建模过程严格遵循航空涡轮部件的结构比例，各部分尺寸参考真实民用大涵道比涡轮的结构比例设置，既保证了外观的还原度，也通过运动约束的添加实现了基础的机构运动模拟效果，可用于航空动力结构的教学演示与结构认知使用。
