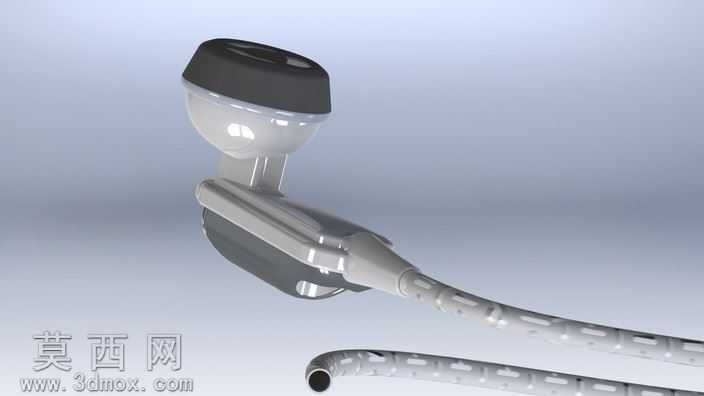

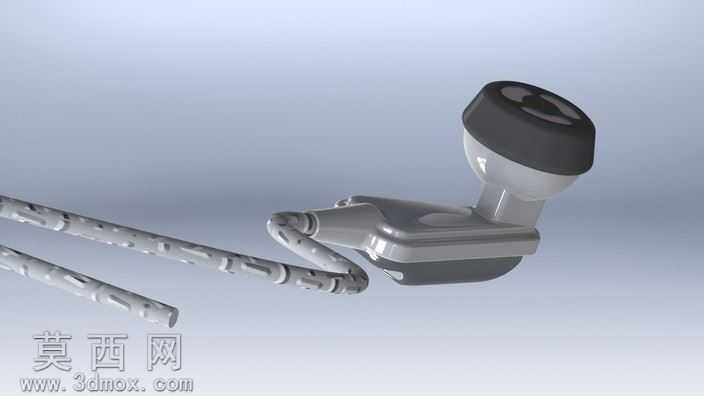

入耳式有线通讯耳机外观结构三维设计

本作品为入耳式有线通讯耳机的三维设计成果，建模阶段依托参数化三维设计软件完成全结构搭建，首先从人体工学适配维度出发，确定耳塞腔体的倾斜角度与轮廓弧度，确保佩戴时能够贴合耳道自然形态，减少长时间佩戴的异物感与压迫感。建模过程中对耳机的各个组成部件进行了独立的参数化构建：首先是入耳端的硅胶耳塞套部分，采用软质材质模拟，建模时还原了耳塞套的薄壁结构与边缘收边弧度，确保后续渲染时能够呈现出硅胶材质的柔雾哑光质感与轻微的形变弹性特征；其次是耳机的主腔体结构，腔体分为前后两个装配段，前腔衔接耳塞套，内部预留了发声单元的安装空间，建模时精准控制腔体壁厚，还原了注塑成型工艺下的均匀壁厚要求，避免出现结构设计上的壁厚差导致的成型缺陷；后腔部分设计了线材出线的防弯折结构，也就是常见的线尾应力消除弯管，该部分采用渐变直径的曲面建模，还原了软胶护线套的自然弯曲形态，能够模拟线材拉扯时的应力分散效果，避免线材根部反复弯折出现断裂问题。线材部分采用扫掠建模方式，沿着预设的自然弯曲路径生成线体，同时还原了线材表面的分段防滑纹理，通过阵列凹凸纹理的方式还原真实耳机线材的表面触感特征。渲染阶段采用工作室渐变背景布光，主光源从侧上方45度角投射，勾勒出耳机腔体的曲面轮廓，辅光源补充暗部细节，避免腔体接缝处出现死黑区域，材质分配上，耳机主腔体采用哑光银灰色塑料材质，添加细微的颗粒质感模拟普通消费电子的注塑外壳质感，耳塞套与护线套采用深灰色软胶材质，调整材质的粗糙度与次表面散射参数，还原软硅胶的半通透柔感，线材部分采用深灰色半哑光塑胶材质，表面添加轻微的反光效果模拟线材外层的PVC包覆质感。整个设计过程中充分考量了产品的实际装配逻辑，各个部件之间预留了合理的装配间隙，既保证了外观的一体化流畅感，也符合实际生产中的装配公差要求，外观线条流畅自然，没有突兀的棱角，整体造型简洁实用，兼顾了美观性与佩戴实用性。
