列腿齿轮箱夹具结构三维设计作品

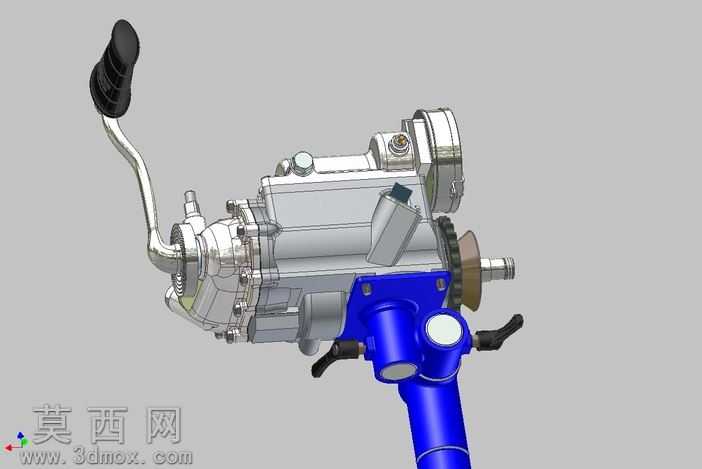

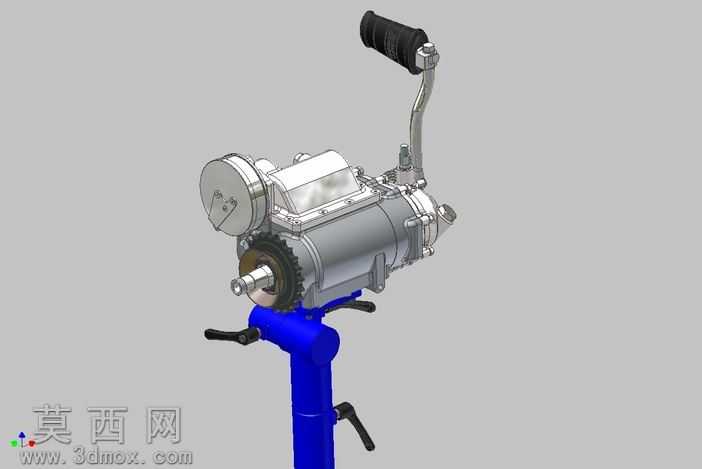

本作品为列腿齿轮箱配套夹具的三维结构设计，建模过程中严格遵循机械加工工装的设计规范，对齿轮箱本体与夹具的适配结构做了完整还原。建模阶段先梳理齿轮箱的外部轮廓、安装基准面、待夹持部位的形位公差特征，再对应设计夹具的定位、夹紧、支撑模块，确保夹具与齿轮箱的贴合面完全匹配，避免装夹过程中出现工件形变、定位偏移的问题。材质渲染上，针对不同部件做了区分处理：齿轮箱的金属壳体采用铸铝材质渲染，还原压铸成型后的哑光金属质感，表面的螺栓孔、密封槽、接口法兰等细节都做了精细化建模，边缘倒角、铸造圆角都按照实际加工工艺设置，没有出现尖锐直角等不符合生产实际的结构；换挡操纵杆采用镀铬金属搭配黑色防滑橡胶握把的材质组合，还原金属杆件的高光反射与橡胶握把的磨砂防滑纹理；夹具主体采用高强度结构钢的蓝色喷塑材质渲染，夹紧手柄做了黑色包胶处理，操作部位的防滑纹理、调节旋钮的刻度标识都做了细节呈现，让整体渲染效果贴近真实工装的视觉表现。结构设计上，夹具采用了定位销与支撑面组合的定位方案，对应齿轮箱的输出轴法兰、壳体安装孔设置定位基准，保证装夹重复定位精度；夹紧机构采用双侧手柄联动的结构，操作时可同步实现两侧夹紧力的均匀施加，避免单侧受力导致齿轮箱壳体变形；夹具下方的支撑立柱做了加强筋结构设计，提升装夹后的整体刚性，可适配齿轮箱加工、装配、检测等多工序的装夹需求。设计思路围绕齿轮箱装夹的实际痛点展开，针对列腿齿轮箱异形壳体的装夹难点，避开了传统通用夹具装夹异形件定位不准、夹持不稳的问题，通过定制化的贴合支撑面与多点夹紧结构，实现齿轮箱的快速装夹与可靠固定，建模过程中对所有活动部件都做了装配干涉检查，确保夹紧手柄、调节旋钮等活动件在全行程内不会与齿轮箱本体、夹具其它部件发生运动干涉，整体结构符合机械工装的设计合理性要求，可直接用于工装加工的方案参考、装配工艺演示等场景。
