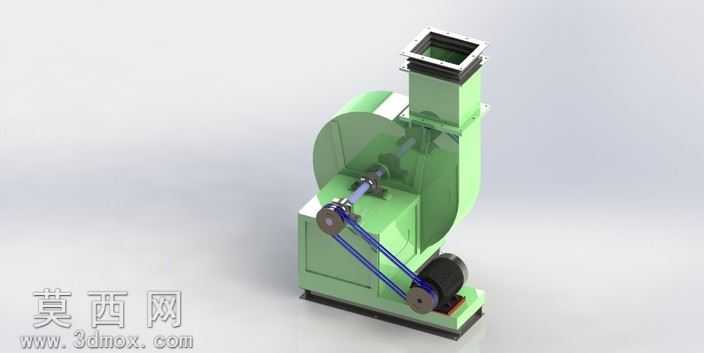

皮带传动式离心鼓风机装置三维设计

本作品为皮带传动式离心鼓风机装置的三维建模成果，建模过程严格遵循通用风机的实际结构比例，在三维软件中先完成整体布局的草绘定位，确定进风口、蜗壳、传动组件、机座的相对位置关系，再逐步拆分各个零部件进行精细化建模。蜗壳部分采用曲面建模方式，按照离心风机的对数螺旋线轮廓生成流畅的壳体曲面，保证气流通道的顺滑过渡，进风口处设计方形法兰连接结构，预留标准安装孔位，方便与通风管道对接。传动系统部分还原了三角带传动的完整结构，包含主动带轮、从动带轮、V型传动带、传动轴与轴承座组件，建模时精准还原带轮的轮槽结构，确保传动带与轮槽的配合关系符合机械设计规范，电机安装位置设计有可调节的滑轨结构，可实现传动带张紧度的调整，符合实际设备的装配调试需求。机座部分采用焊接机架的结构形式，通过型材搭建支撑框架，预留电机安装位、蜗壳固定位与地脚安装孔，保证整体装置的结构稳定性。渲染阶段为不同部件赋予贴合实际的材质属性，蜗壳与机座采用哑光绿色工业漆材质，金属传动轴、带轮赋予金属光泽质感，传动带采用黑色橡胶材质，法兰连接面做金属镀锌质感处理，通过光影调整清晰展现各个部件的装配关系与结构细节。设计过程中充分考虑设备的实际运行逻辑，保证各运动部件之间无干涉，传动路径清晰合理，整体结构还原了离心鼓风机依靠叶轮旋转产生离心力、通过蜗壳导流实现风压输出的工作原理，完整呈现了这类通用通风设备的机械构造特点，可作为机械结构学习、设备方案展示的参考模型。
