滑动杆柱塞精密机械结构三维设计

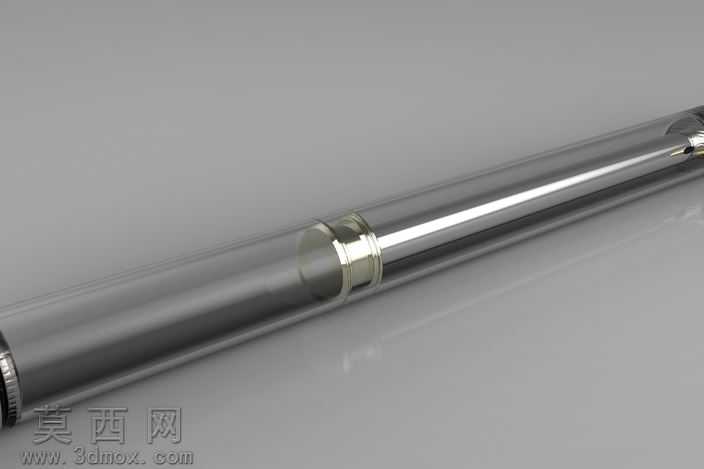

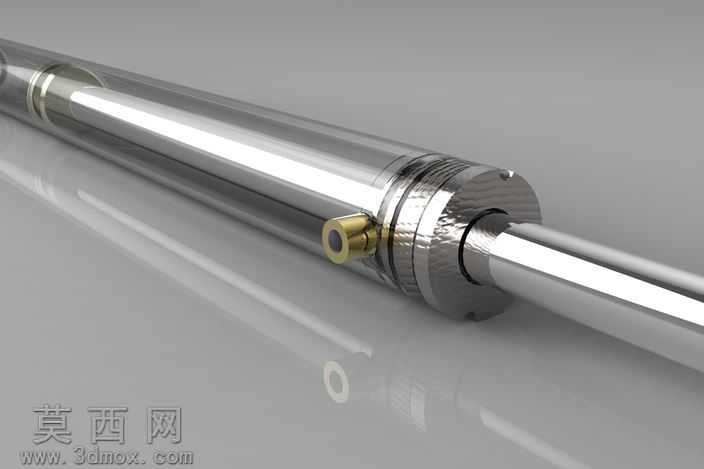

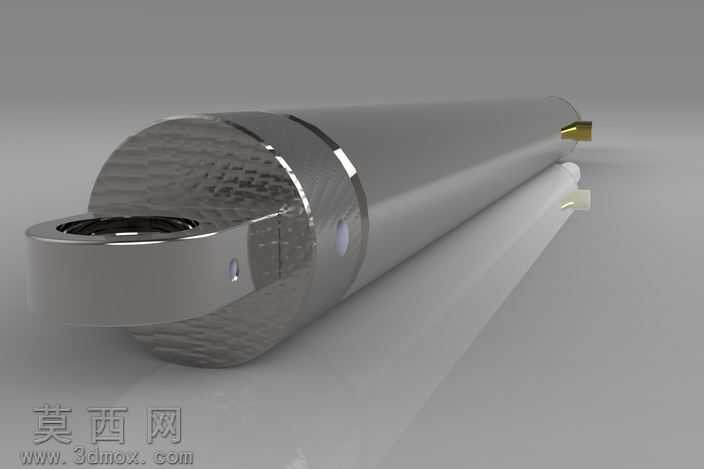

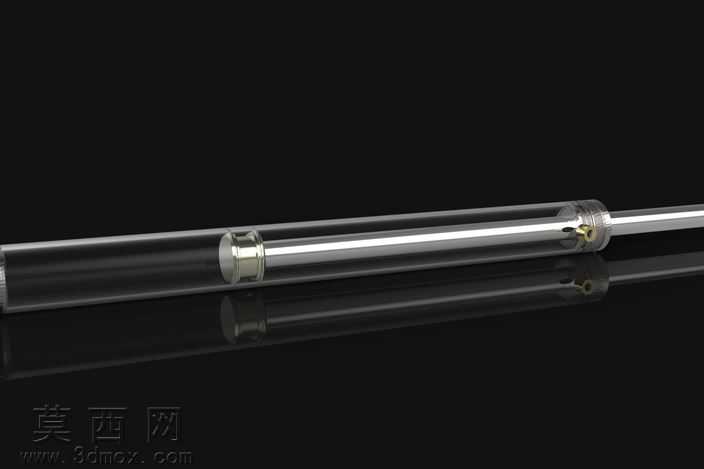

本作品为滑动杆柱塞的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全尺寸构建，首先梳理滑动活塞类部件的功能逻辑，明确柱塞杆身、端盖密封结构、侧置气液接口、端部连接轴段的层级装配关系，建模时优先采用草图驱动的特征建模方式，先绘制杆身的回转截面轮廓，通过回转特征生成主体光滑杆体，保证杆身圆柱面的同轴度公差符合精密部件的设计要求；针对端部的滚花纹理结构，采用阵列特征配合切除命令实现均匀的防滑纹理排布，还原金属加工件的真实工艺细节，侧置的黄铜材质接口单独建模，通过同轴配合与主体杆身完成虚拟装配，确保接口内孔与杆身内部流道的连通性符合功能设计逻辑。材质与渲染阶段，为主体金属部件赋予抛光不锈钢材质，调整材质的反射率、粗糙度参数，模拟高精密加工金属表面的镜面反光效果，侧置接口赋予黄铜金属材质，通过材质色彩差异区分不同功能零件，渲染时采用柔光摄影棚布光方案，主光源从侧上方投射，勾勒杆身的圆柱轮廓高光，辅助光源补全暗部细节，避免金属件暗部死黑，同时添加地面反射效果，增强成品的真实质感，清晰呈现各部件的装配衔接细节。结构设计上，重点还原滑动柱塞的往复运动适配结构，杆身与端盖的配合段预留合理的间隙参数，端部的密封槽结构完整呈现，保证滑动过程中的密封性能，侧置接口的位置设计符合流体或气体介质的输入输出逻辑，整体结构无冗余特征，所有尺寸参考同类型滑动活塞类部件的通用设计规范，既保证外观的写实度，也具备结构合理性，可用于机械结构教学、部件原理演示、同类型产品设计参考等场景，建模过程中对所有特征保留参数化编辑权限，方便后续根据实际使用需求调整杆身长度、接口尺寸、端盖直径等关键参数，适配不同的使用工况。
