商用餐饮台式休克冷冻柜结构设计

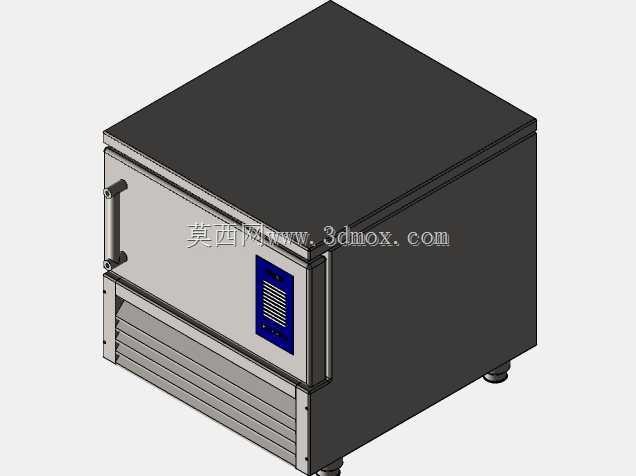

　　这款台式休克冷冻柜的三维结构设计，核心面向餐饮门店后场、小型食品贸易档口的即时冷冻与短周期食材储存场景，区别于常规大容量立式冷柜，其紧凑的台置式结构能够适配后场操作台面有限的安装空间，无需额外预留地面摆放位置，可直接嵌入操作台边的预留空位，或是放置在备餐台旁实现取放动线的最短化，减少操作人员在备餐过程中的往返移动距离。从实际使用场景来看，这类设备主要用于刚处理完成的生鲜食材、半成品餐食的快速锁鲜，比如分切后的生鲜肉品、调制完成的馅料、预处理的海鲜食材，能够在短时间内将食材中心温度降至冻结点以下，避免食材在缓慢降温过程中出现细胞壁破损、汁水流失、风味衰减的问题，尤其适配现制现售的餐饮门店、精品生鲜档口的小批量即时速冻需求，无需占用大型冷库的存储空间，也能避免频繁开启大型冷柜造成的冷量损耗。

　　从结构设计思路来看，整机采用立方体式的封闭壳体结构，外壳采用钣金折弯拼接的成型工艺，外侧钣金做哑光深色处理，减少后厨环境下的油污附着显脏问题，正面操作区域采用浅色系不锈钢面板，兼顾耐腐蚀性与清洁便利性，门体采用侧开式铰链结构，铰链布置在门体左侧，适配多数操作人员右手开门取物的操作习惯，门体边缘设置整圈密封胶条安装位，保证关门状态下的冷腔密封性，减少冷量外泄。门体右侧集成嵌入式的控制显示模块，模块采用内嵌式安装，突出面板高度不超过5mm，避免后厨操作过程中磕碰损坏，显示区域可实时反馈冷腔内部温度、设备运行状态，操作按键做防水密封处理，适配后厨高湿、多油污的使用环境，清洁时可直接用湿抹布擦拭面板，无需担心水汽渗入电控区域造成故障。

　　设备下部设置通风格栅结构，格栅采用横向百叶式设计，倾斜角度经过优化，既能够保证制冷机组的通风散热需求，又能避免后厨的杂物、飞溅的水渍直接进入机组舱内，格栅与下部壳体采用可拆卸式连接，后期维护时可直接拆下格栅清理散热翅片上附着的油污、灰尘，保证散热效率。整机底部设置四个可调式支撑脚，支撑脚采用螺纹调节结构，可根据放置台面的平整度调整每个脚的高度，保证整机放置水平，避免因台面倾斜导致门体密封不严、冷凝水排放不畅的问题，支撑脚底部设置防滑橡胶垫，既能够增加与台面的摩擦力防止设备滑动，也能避免金属支脚刮花操作台面。

　　从安装边界尺寸来看，整机的宽度、深度、高度均控制在台置设备的合理范围内，宽度适配常规600mm标准台面的预留空位，深度不超过台面的常规进深，放置后不会突出台面边缘影响通行，设备背部预留50mm的散热间隙，安装时无需紧贴墙面，背部的制冷管路、电控走线均做隐藏式布置，外表面无裸露的管线，既提升了外观整洁度，也能避免后厨操作过程中剐蹭管线造成损坏。冷腔内部采用圆弧过渡的内胆结构，无清洁死角，内胆与外壳之间填充整体发泡的保温层，保温层厚度经过热传导计算优化，在保证外壳不出现凝露的前提下，尽可能压缩保温层占用的空间，提升冷腔的有效存储容积。门体上设置的嵌入式拉手与门体面板齐平，无外凸结构，避免操作人员过往时磕碰，拉手的握持深度符合人体工程学设计，戴防滑手套操作时也能顺利开启门体。

　　制冷机组采用下置式布置，将压缩机、冷凝器、冷凝风机等发热部件集中布置在设备下部的独立舱室内，与上部的冷腔完全隔离，避免机组运行产生的热量传入冷腔增加制冷负荷，同时下置式的结构也降低了整机的重心，放置在台面上时稳定性更好，不会因为门体开启、取放物品造成设备倾翻。冷凝水排放路径采用内置式设计，无需外接排水管路，化霜产生的冷凝水可通过导流槽汇入下部的蒸发盘，利用机组运行产生的余热自然蒸发，省去日常倒水维护的工作量，适配小型餐饮门店无预留排水点位的安装条件。
