现代创意齿轮传动时钟机械结构设计

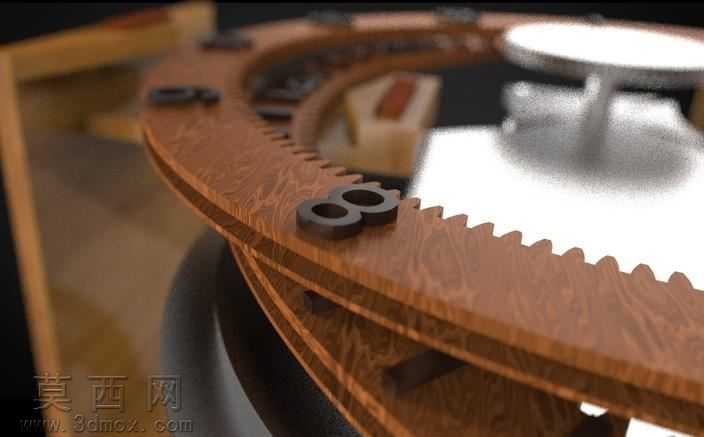

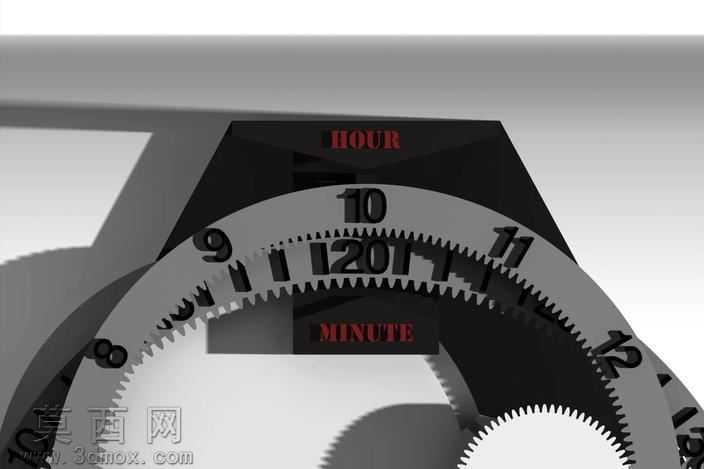

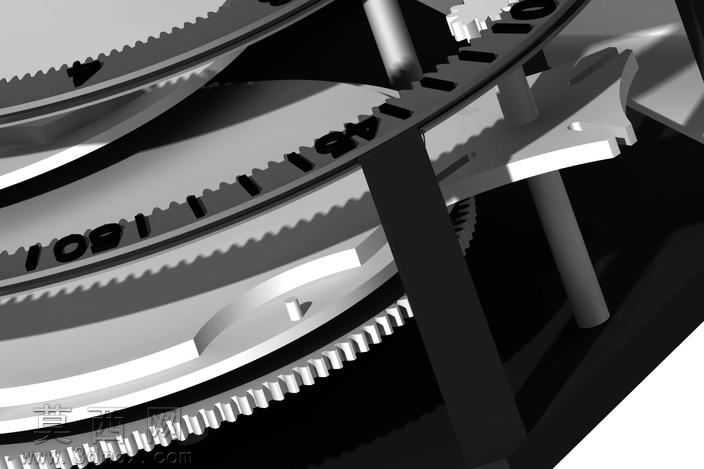

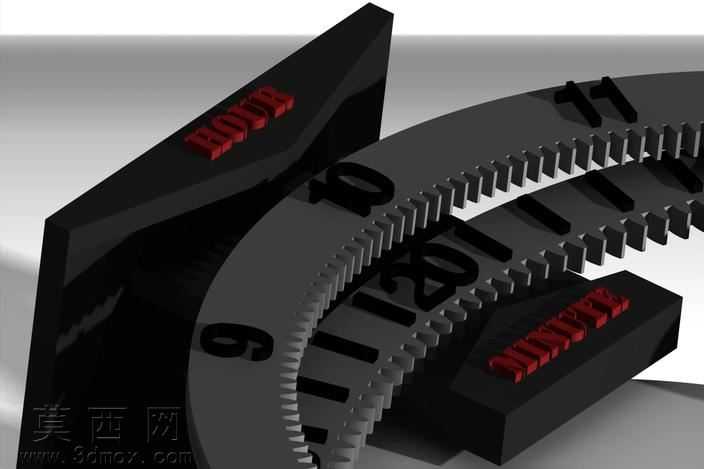

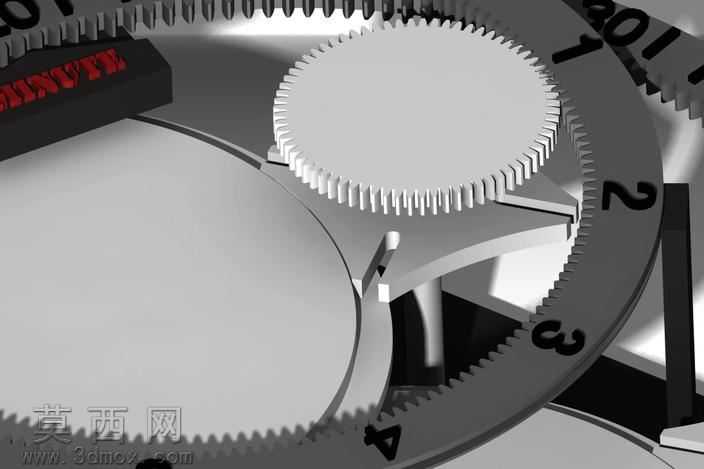

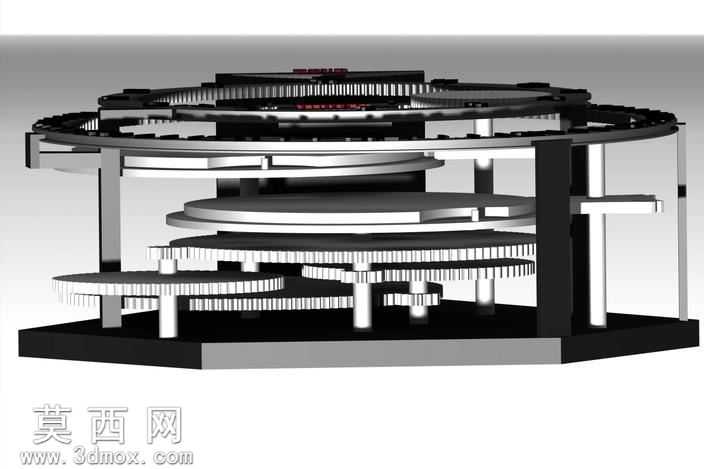

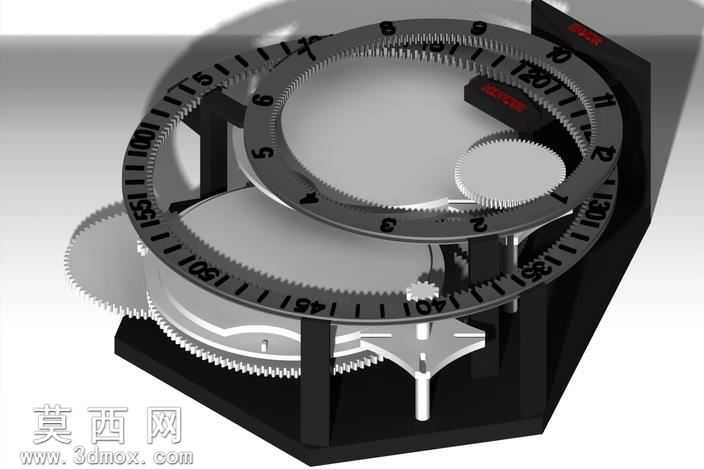

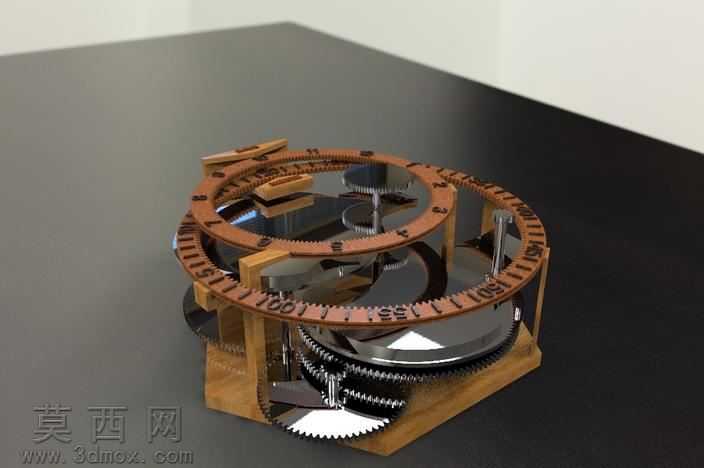

本作品为现代创意齿轮传动时钟的三维设计方案，整体围绕机械计时的核心逻辑展开建模工作。建模阶段首先梳理时钟的传动链路，以60rpm的驱动转速为基准，搭建各级齿轮的传动比匹配关系，从底层的动力输入齿圈开始，逐级绘制齿形轮廓，严格遵循渐开线齿形的参数规范，保证每一级齿轮的啮合间隙控制在合理公差范围内，避免传动过程中出现卡滞或虚位问题。主体承载结构采用类木质纹理的环形齿圈设计，齿圈外侧加工出连续的传动齿，齿圈表面预留数字标识的安装位，数字构件采用独立建模后装配到齿圈对应位置，既承担时间刻度的标识功能，也作为齿圈的配重结构平衡转动惯量。材质渲染阶段，环形齿圈赋予仿实木纹理材质，调整木纹的走向与齿圈的圆周方向匹配，还原木质构件的温润质感；金属传动部件赋予哑光金属材质，添加细微的磨砂颗粒效果，模拟金属加工后的表面质感，不同构件的材质粗糙度做差异化处理，突出结构的层次区分。结构设计上摒弃了传统时钟的封闭外壳，将核心传动结构完全外露，让齿轮啮合转动的过程成为视觉表现的一部分，动力输入接口适配标准Armatur驱动组件，额定工作转速设定为60rpm，匹配时钟走时的转速需求，各级传动齿轮的轴孔位置做同轴度校验，保证长时间运转的稳定性。设计思路上打破传统时钟的装饰性逻辑，将机械传动的工业美感作为核心设计点，通过外露的齿轮结构、清晰的传动链路，展现机械计时的原始魅力，整体结构紧凑，所有构件之间预留合理的装配间隙，既满足3D打印制作的公差要求，也能保证实物装配后运转顺畅，无结构干涉问题。渲染阶段采用侧方柔光打光，突出齿圈的纹理细节与金属构件的边缘轮廓，阴影做柔化处理，让整体视觉效果既展现机械结构的精密感，也兼具创意设计的审美质感。
