可旋转球形串联创意排插设计作品

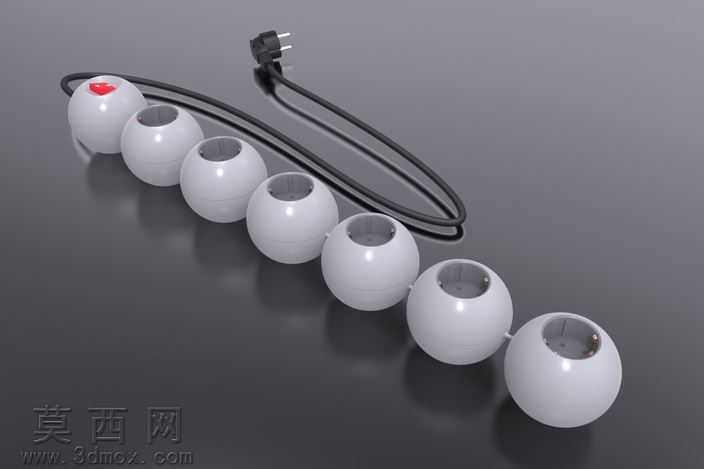

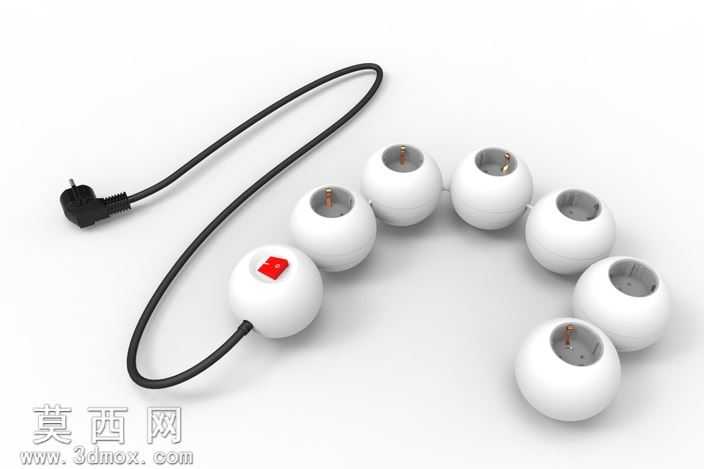

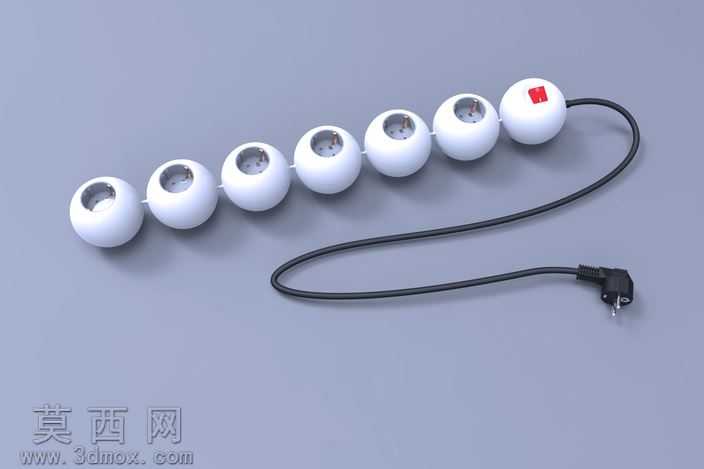

该创意排插采用三维建模软件完成全参数化结构设计，整体以七个球形插座单元串联为核心形态，搭配一体化电源线与带开关的主控单元，建模阶段先通过球体基础几何体搭建单个插座单元的主体轮廓，对每个球体进行布尔运算开出适配国标插头的插孔腔体，同时预留内部导电铜片的安装槽位，保证每个单元的结构精度符合电器安全装配要求。渲染阶段采用哑光白色塑料材质作为球体外壳的基础材质，调整材质的粗糙度与漫反射参数还原家用插座外壳的细腻磨砂质感，电源线部分采用哑光黑色橡胶材质，通过调整材质的凹凸纹理模拟线材表面的细微防滑纹路，主控单元上的红色开关按键采用亮面红色塑料材质，与白色球体形成鲜明视觉对比，提升产品的识别度。结构设计上，相邻球形单元之间采用可旋转连接结构，建模时在两个球体的衔接处设计了阻尼转轴结构，将旋转角度限制在0-90度区间，既保证每个插座单元可以独立转动调整角度，避免相邻插头互相遮挡占用空间，又能通过阻尼结构维持调整后的形态不会随意晃动，电源线从主控单元侧面引出，走线位置做了圆角过渡处理，避免线材长期弯折出现破损。设计思路围绕解决传统排插插孔间距固定、大插头互相挤占位置的痛点，通过球形单元的可转动特性，让用户可以根据使用的插头尺寸灵活调整每个插座的朝向，充分利用每一个插孔位，同时圆润的球形外观相比传统方正排插更具设计感，适配现代家居的桌面、电视柜等场景的装饰风格，建模过程中对每个旋转衔接处的配合公差做了精准设定，保证转动时的顺滑手感同时不会出现结构松动，内部走线通道在球体串联的轴心位置预留，让导电线路可以从每个球体中心穿过，避免转动时拉扯线材造成安全隐患，整体模型的结构拆分清晰，外壳、转轴、插孔铜片、开关按键、电源线各部件都做了独立建模，可直接用于后续的结构验证与3D打印手板制作。
