包装机咖啡杯盖计数分离机构三维设计

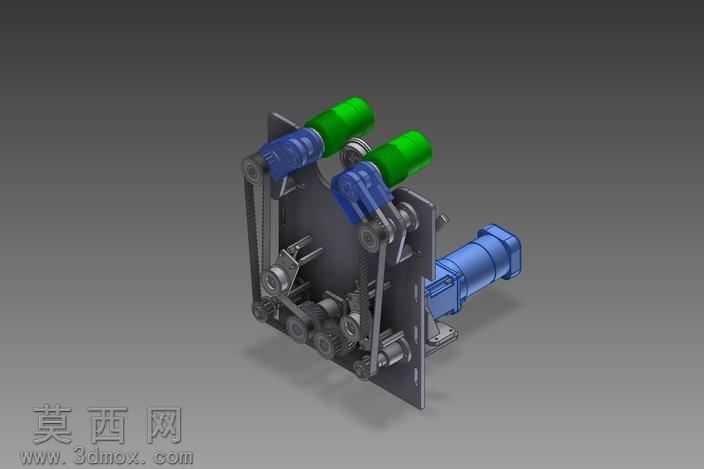

本模型为包装机配套的咖啡杯盖计数与分离功能模块，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保机构运动逻辑符合实际生产需求。模型整体以立式安装板作为承载基体，将动力输入、传动组件、执行工位整合在同一安装基准面上，有效缩减了设备占用空间，便于在包装机整机内做嵌入式安装。动力端采用卧式减速电机作为主驱动源，通过齿轮啮合传动将动力分流至两组平行布置的输送辊轴，辊轴外侧配套绿色防滑包覆材质，依靠摩擦力实现堆叠杯盖的单份分离输送，两组辊轴的间距可通过侧边的调节组件做微调，适配不同厚度规格的咖啡杯盖。传动链路中同步布置了同步带传动与齿轮减速结构，确保两组输送辊的转速保持同步，避免杯盖输送过程中出现卡滞、偏移问题；在输送路径侧边设置了计数检测工位，可配套光电传感器实现杯盖通过数量的精准统计，满足定量包装的计数需求。模型渲染阶段对不同零部件做了差异化材质赋予：金属结构件采用哑光冷轧钢材质，还原设备钣金加工的真实质感；驱动电机做了蓝色烤漆材质处理，防滑辊轴采用高摩擦系数的橡胶材质，传动齿轮、轴承等标准件做了金属镀锌的质感表现，整体渲染效果清晰区分各功能模块，直观展现机构的装配关系与工作逻辑。设计过程中重点考量了杯盖分离的可靠性，针对堆叠杯盖易粘连的问题，在入料端设置了导向分料结构，确保每次仅单份杯盖进入输送辊间隙，同时在传动链路中预留了过载保护的结构空间，可根据实际生产需求加装扭矩限制部件，避免卡料时造成零部件损坏。整体结构紧凑，传动路径简洁，各易损件均采用快拆式安装结构，便于后期设备维护与易损件更换，可直接应用于咖啡杯盖自动包装生产线的前端分料计数工位，也可作为同类片状工件分离计数机构的设计参考。
