工字钉式壁销紧固连接件结构设计

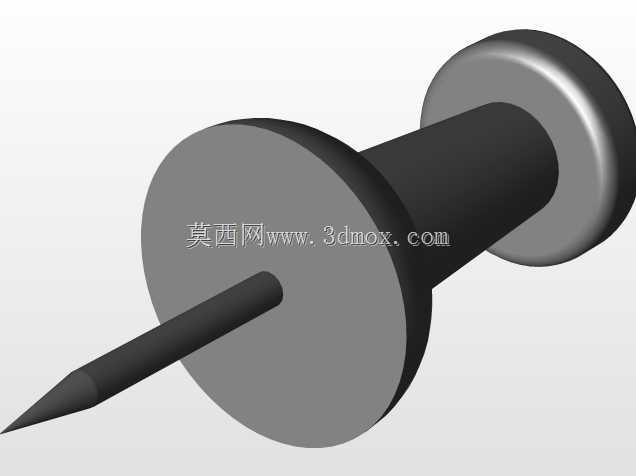

　　在日常办公场景的墙面文件固定、轻型展陈布置的展板挂载、车间工位的纸质作业指导书临时定位这类场景里，这类壁销是使用频率极高的小型紧固连接件，它替代了传统图钉需要硬质按压面的使用限制，能够直接在轻质隔墙、软木展板、木质工位板上完成快速固定，不需要额外借助安装工具，徒手即可完成插拔操作，适配多频次更换固定物的使用需求。从结构设计逻辑来看，这款壁销采用了类工字钉的分体式结构，头部做了大直径的圆台按压端，这个设计的核心考量是分散按压力度，当使用者用拇指按压端部将销体刺入基材时，大直径端面能够降低单位面积的压强，避免长时间按压造成的指尖不适感，同时圆台边缘做了圆弧过渡处理，没有尖锐棱角，即便日常使用中剐蹭到也不会造成划伤，

　　符合手动操作件的安全设计要求。中间的握持段做了等直径的圆柱结构，表面没有额外的防滑纹路，这是因为这类壁销的插拔力本身较小，光滑的圆柱面反而更便于快速插拔，不会因为纹路勾挂固定的纸张或者软质展板材料，握持段的长度经过适配，刚好能够穿透3-5张普通A4打印纸加上软木展板的表层厚度，不会因为销体过长穿透基材背面造成安全隐患，也不会因为长度不足导致固定不牢，出现固定物脱落的问题。前端的刺入段做了渐进式的锥度收窄，最末端是极小的尖点结构，这个锥度设计是为了降低刺入基材时的阻力，不需要借助锤子等敲击工具，仅靠拇指的按压力度就能让销体顺利刺入软质基材，同时锥度段和圆柱握持段的衔接处做了平滑过渡，不会出现应力集中的断点，

　　避免反复插拔过程中销体从衔接处断裂。从安装边界来看，这款壁销的适配基材范围集中在邵氏硬度30-50的软质材料，包括软木板、密度板、石膏隔墙、KT展板这类常见的办公、展陈用基材，不适合在混凝土墙面、金属板面这类高硬度基材上使用，强行使用会造成针尖弯折或者端部开裂。在实际选型过程中，需要根据固定物的厚度调整刺入深度，当固定物为单张薄纸时，不需要将销体完全按入基材，预留1mm左右的端部余量更便于后续拔除；当固定物为较厚的卡纸或者轻型KT板时，需要将圆台端面完全贴紧固定物表面，避免固定物和基材之间出现间隙，导致固定物晃动脱落。从结构可靠性角度来看，这款壁销的整体结构没有额外的活动部件，属于一体式成型的结构件，

　　头部的按压端和中间的销体结合强度足够，能够承受至少50次以上的反复插拔不会出现松动，针尖部分的硬度经过适配，在常规软质基材上使用不会出现弯折、钝化的问题，即便长期使用后针尖出现轻微磨损，也只需要稍微加大按压力度即可正常使用，维护成本极低。在三维建模过程中，需要重点关注几个关键尺寸的公差配合：圆台按压端的直径和握持段直径的比例控制在3:1左右，这个比例既能够保证按压时的受力面积足够，又不会因为头部过大占用过多的展板空间；前端锥度段的长度控制在整个销体长度的三分之一，过长的锥度会导致销体刺入后固定力不足，过短的锥度则会提升刺入阻力，影响使用手感；针尖的圆角半径控制在0.1mm以内，保证刺入时的锋利度，同时避免针尖过于尖锐造成意外扎伤。另外，圆台端面可以做轻微的内凹弧面设计，这个细节能够让拇指按压时更好地贴合端面，不会出现打滑的问题，相比完全平面的端部设计，操作手感会有明显提升。在实际生产过程中，这类壁销的头部一般采用硬质塑料材质，销体部分采用镀锌钢丝材质，两种材料通过注塑包覆的方式结合为一体，既能够保证头部的握持舒适度，又能够保证销体的强度和刺入性能，建模时需要注意两种材料结合面的结构设计，在销体和塑料头部结合的位置做滚花或者卡槽结构，提升两者的结合力，避免使用过程中头部和销体脱落分离。
