龙门桁架式自动码垛输送集成设备

　　这套集成式码垛设备主要面向快消品包装、建材加工、粮油仓储、日化生产等场景的后段产线，衔接前端装箱、封箱工序的出料端，完成规整箱体、袋装物料的自动抓取、抬升、移位、堆码作业，替代传统人工码垛的高强度重复劳作，适配8到12小时连续运转的产线节拍，单工位作业效率可覆盖常规600到800件每小时的出料速度，匹配多数中小产能生产企业的后段物流需求。

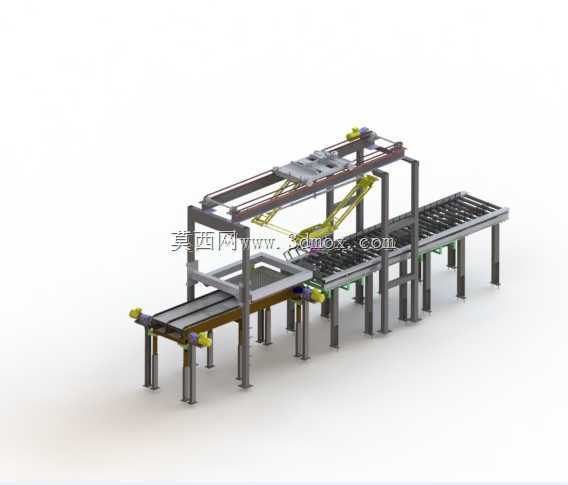

　　设备整体采用双段辊筒输送线搭配龙门桁架抓取机构的布局，进料段输送线承接上游来料，通过侧边导向挡条规整物料的输送姿态，到位检测元件触发后，输送线暂停定位，等待抓取机构执行取料动作；中间移位机构采用双轴联动的桁架结构，X轴沿产线输送方向横跨两段输送线，行程覆盖进料定位区与出料码垛区的全范围，Z轴搭载夹取执行端，可根据物料堆叠高度调整升降行程，执行端采用适配硬质箱体的夹板式结构，夹持力度可通过气动回路压力调整，避免夹损外包装同时保证抓取过程无松脱。出料段输送线预留标准栈板放置位，可根据码垛垛型要求，自动调整每层物料的摆放角度与排布间距，完成整垛堆码后自动将满垛栈板输送至下一转运工位，同时空栈板可通过配套上料机构补入码垛位，实现无间断连续作业。

　　从结构设计层面来看，整套设备的支撑框架采用标准矩形钢管焊接成型，焊后整体去应力处理后再做机加工保证安装面平面度，避免长期负载运行出现框架变形影响运行精度。桁架导轨采用重载直线导轨搭配齿轮齿条传动，相比同步带传动具备更高的负载能力与位置保持精度，重复定位精度可控制在±1mm范围内，保证堆码垛型整齐不偏移。输送线辊筒采用加厚镀锌辊筒，单辊承重不低于50kg，可适配常规20到50kg规格的箱体、袋装物料，辊筒间距根据最小物料尺寸设计，避免输送过程中出现卡料、掉料问题。驱动单元采用伺服电机搭配减速机的配置，X、Z轴的运行速度可根据产线节拍灵活调整，启动与停止段设置加减速曲线，减少高速运行时的机构晃动，提升运行稳定性。

　　安装边界方面，整套设备不含外接输送拓展段的情况下，整体占地长度约8米，宽度约3.2米，桁架顶部最高点距离地面约3.5米，安装时需保证地面平整度误差不超过5mm每米，框架支脚采用膨胀螺栓与地面固定，预留足够的检修通道宽度，设备侧边距离墙体或其他固定设施的间距不小于800mm，方便日常维护时更换易损件、调整机构参数。气路走线采用拖链内置布局，所有线缆、气管均沿桁架内侧布置，避免运行过程中出现线缆拉扯、磨损问题，电控柜可根据车间布局放置在设备侧方1.5米范围内，减少强电走线长度，降低信号干扰风险。

　　实际选型适配时，可根据物料的具体尺寸、重量调整夹爪的开合行程与夹持力参数，若需适配袋装软质物料，可将夹板式夹爪更换为齿形夹带式结构，若需适配多规格物料混线生产，可在夹爪位置增加视觉检测模块，自动识别物料尺寸调整抓取位置与码放逻辑。整套设备的结构模块化程度较高，输送段、桁架段、执行端均可单独拆分运输，现场安装时仅需完成各模块的对接固定、气路电路连接即可调试运行，降低现场安装的施工难度与周期。日常运维过程中，仅需定期给导轨、齿轮齿条加注润滑脂，检查气动接头的密封性、输送辊筒的转动顺畅度，即可保证设备长期稳定运行，相比关节机器人码垛方案，桁架式结构的维护成本更低，对操作人员的技术要求更友好，适合多数通用制造场景的码垛作业需求。
