复古立式瓶装饮品自动售卖柜体结构设计

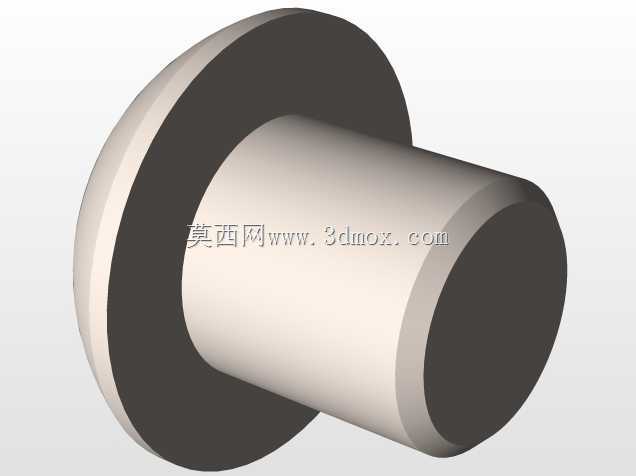

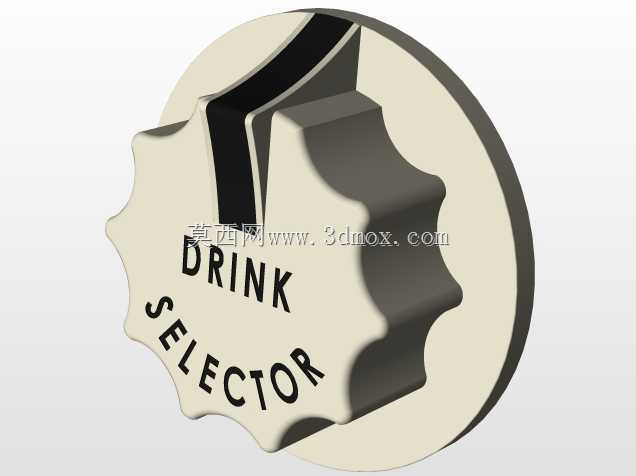

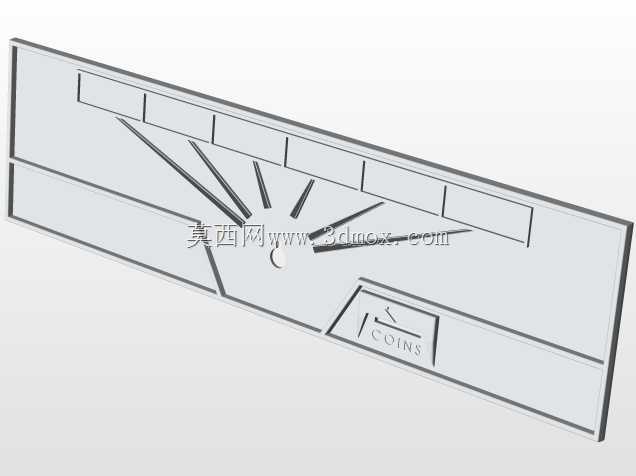

　　这款立式饮品售卖柜体，核心应用场景集中在公共区域的自助零售点位，包括校园公共空间、商圈步行区、老旧街区文旅点位等场景，作为自助式瓶装饮品售卖的承载终端，无需专人值守即可完成饮品的存储、选购、出货全流程动作。从实际用途来看，柜体内部预留了多层瓶装货品存储位，可容纳百瓶左右的标准瓶装饮品，适配常规玻璃瓶装、PET瓶装的碳酸类饮品存放需求，出货机构采用机械式拨杆结构，无需复杂电控逻辑即可完成选品后的出货动作，结构可靠性更高，在长期无人值守的工况下，故障概率远低于复杂电控集成的同类设备。从功能特性层面拆解，柜体正面设置了选品操作区与取货口，操作区的机械选品结构直接联动内部货道的拨料机构，用户完成投币触发动作后，对应货道的限位机构解锁，

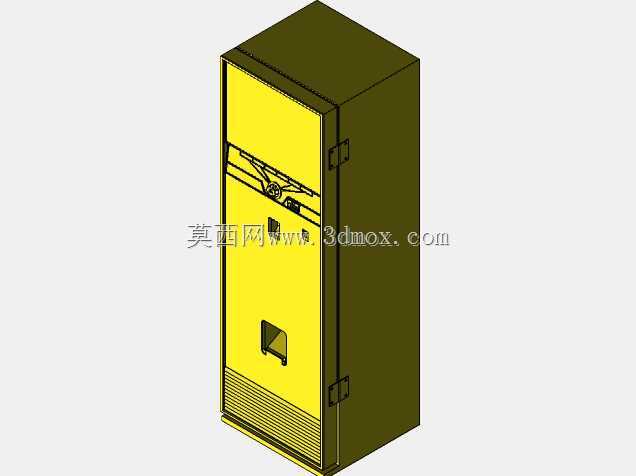

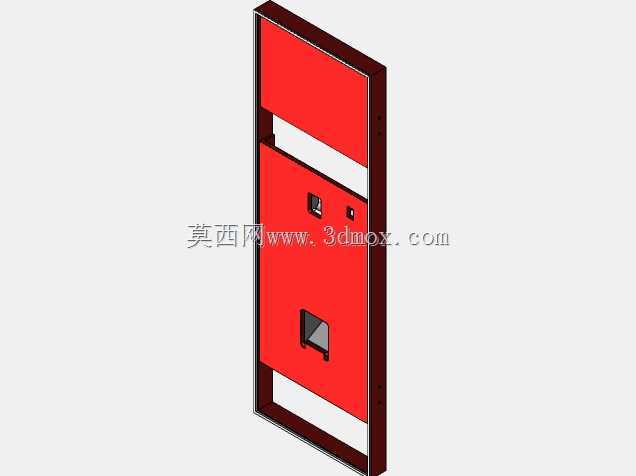

　　瓶装饮品沿货道滑轨滑落至下部取货仓，取货仓设置了防夹手的翻板结构，避免取货时碰到内部运动机构造成磕碰。柜体侧面设置了整扇开合的检修门，通过上下两组锁扣实现门板固定，运维人员补货时可直接打开侧门，逐层补充货道内的瓶装饮品，同时可直接对内部的机械联动结构做润滑、卡滞排查等日常维护动作，无需拆解正面面板，运维操作的便捷性较高。设计思路上，整体采用立式窄体布局，充分利用垂直空间压缩占地面积，单台设备的占地宽度不足一米，深度控制在0.8米范围内，可直接贴墙安装，无需预留过多侧面操作空间，适配多数狭窄公共点位的安装需求。柜体外壳采用薄钢板折弯焊接成型，外部做涂装处理，正面面板采用辨识度较高的亮色涂装，在公共区域内具备较强的视觉引导性，

　　方便用户快速定位设备位置。内部货道采用分层倾斜式设计，依靠瓶装饮品自身重力实现货品自动补位，当最外侧的饮品被拨出后，后侧的饮品会沿倾斜货道自动滑至出货位，无需额外的推货机构，简化了内部结构的同时降低了制造成本。外形尺寸方面，柜体整体高度约1.8米，符合普通成年人站立操作的舒适高度，选品操作区设置在柜体正面1.2米至1.5米的高度区间，用户无需弯腰或抬手即可完成选品操作，下部取货口高度设置在0.4米左右，饮品滑落至取货仓后，用户弯腰即可取出货品，动作幅度符合人体工程学要求。安装边界上，设备底部设置了可调式支撑脚，可适配不平整的地面安装场景，通过调整支撑脚高度保证柜体整体水平，避免内部货道倾斜角度偏差导致的卡货问题；

　　柜体背部预留了固定孔位，在人流较大的点位安装时，可通过膨胀螺栓将柜体与墙面固定，防止设备被碰撞倾倒。柜体下部设置了通风格栅结构，可保证内部存储空间的空气流通，避免密闭空间内温度过高影响饮品存储品质，格栅采用冲压成型工艺，一体成型在下部门板上，无需额外加装通风网罩，减少了零部件数量。从结构建模的角度来看，该模型完整还原了柜体的外壳拼接结构、侧门铰链连接结构、内部货道的支撑框架、正面操作区的机械联动结构、取货口的翻板结构，所有钣金件的折弯止裂口、焊接预留位、锁扣安装位都做了准确还原，可直接作为同类复古风格自助售卖设备的结构设计参考，也可用于文旅场景的复古设备复刻建模参考，建模过程中对薄板类零件做了壁厚统一处理，所有活动部件的运动间隙都按照实际装配公差预留，可直接用于运动仿真验证，排查出货过程中的卡滞、干涉问题。
