扭曲结构50毫米波纹通风管件

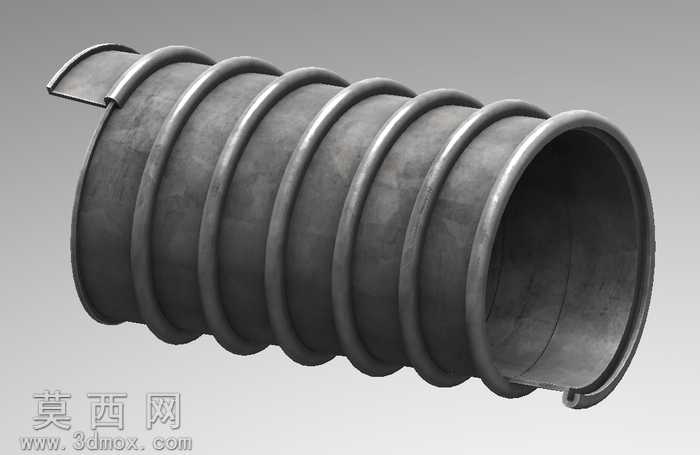

本作品为一款带有特殊扭曲造型的50毫米口径波纹通风管件三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以50毫米标准管径为基础尺寸绘制圆形基准草图，通过螺旋线与引导线组合的扫描特征生成连续的环形波纹外壁结构，每一圈波纹的凸起弧度、凹陷深度均保持均匀一致，既还原了柔性通风管的褶皱形态特征，也保证了模型结构的规整性。在主体管道建模完成后，对管道整体施加可控的扭曲变形特征，让连续的波纹结构沿管道轴向产生自然的螺旋扭转效果，同时在管道两端分别设计适配的安装结构：一端为带外翻边的快接式接口，边缘做了圆滑过渡处理避免应力集中，另一端为平直的承插式端口，端口边缘做了卷边强化结构，匹配实际通风管件的安装使用需求。材质渲染阶段采用哑光深灰色橡胶质感材质，调整材质的粗糙度、反射率参数还原橡胶通风管的哑光磨砂表面效果，在波纹的凹陷处适当加深阴影层次，突出环形褶皱的立体结构，同时在金属包边位置添加轻微的金属反光质感，区分不同部位的材质差异。设计思路上打破常规直型波纹通风管的造型局限，在保留波纹管件可弯折、通风导流核心功能的基础上，加入创意性的扭曲造型设计，既可以作为创意机械结构的展示案例，也可用于通风系统特殊走向场景的适配参考，模型的所有结构尺寸均参考实际50毫米管径通风管的参数比例设置，扭曲角度控制在合理范围内，不会影响管道内部的通风通流面积，兼顾了造型创意与实际结构的合理性，模型的每一处细节都做了倒角处理，不存在尖锐破面，可直接用于渲染展示、结构参考或者3D打印验证。
