工业用长条式电缆载波装置结构设计

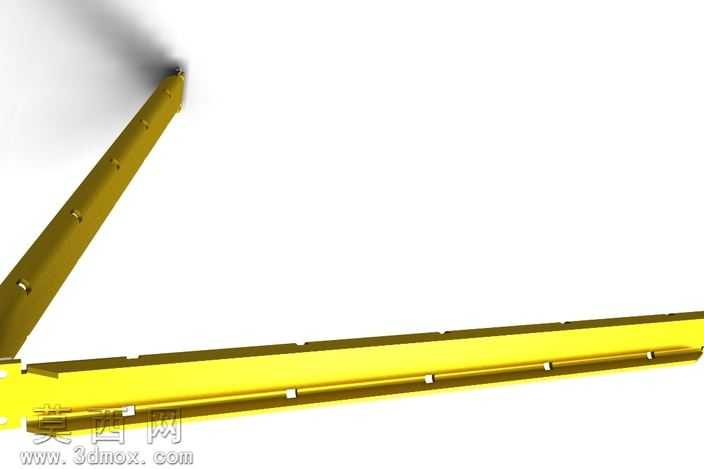

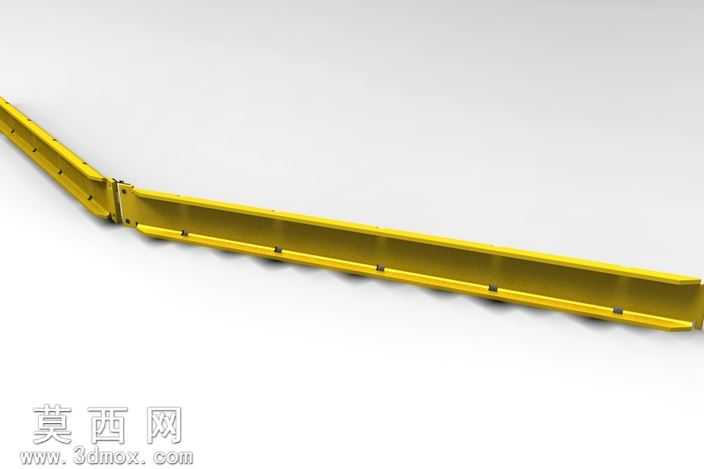

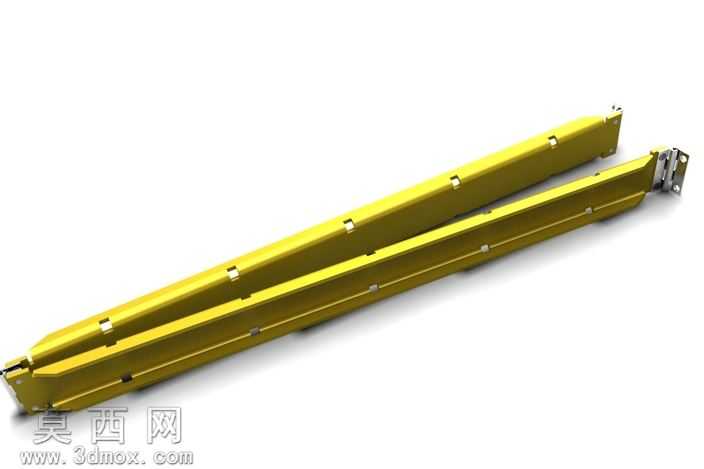

本作品为工业场景使用的长条式电缆载波承载装置三维建模成果，建模过程依托三维参数化设计软件完成，整体采用对称式双长条并行结构设计，建模阶段先完成单根长条承载主体的基准草图绘制，以拉伸特征构建主体的基础型材形态，主体截面采用带加强筋的槽型结构，在保证整体结构强度的同时尽可能降低构件自重，适配长距离布线场景下的安装承重需求。建模过程中对主体表面的固定点位做了精准的阵列特征排布，每处固定点位都预留了标准紧固件的安装沉孔，孔位公差按照通用五金配件的装配标准做了参数化约束，确保后续生产加工时的装配适配性。装置端部设计了快装式连接接头，接头部分采用多特征组合建模，包含铰接定位结构、锁止卡扣结构与线缆导向弧面，既可以实现多段载波装置的快速拼接延长，也能对穿入装置内部的电缆起到顺滑导向作用，避免电缆外皮在布设过程中被结构棱角划伤。材质渲染阶段，主体承载结构采用阳极氧化金黄色工业铝合金材质，调整材质的金属度、粗糙度参数还原铝合金型材的哑光金属质感，端部接头部分采用镀锌钢材质，通过材质参数区分不同构件的材质属性，渲染时采用柔和的工业产品展示光源，多角度呈现装置的结构细节与装配关系。设计思路围绕工业现场电缆布设的实际需求展开，双长条并行的结构可以实现多回路电缆的分槽布设，避免不同回路电缆之间的信号干扰，同时整体长条式的外形可以适配设备走线槽、生产线旁布线等多种安装场景，装置侧面的固定点位可以配合通用安装支架实现水平、垂直等多方向的固定安装，结构上没有冗余的装饰性特征，所有结构特征都服务于电缆承载、布设、防护的核心功能，建模过程中对所有装配接触面都做了公差校验，确保构件之间不存在干涉问题，整体模型结构完整，特征参数可编辑，可直接用于后续的工程图导出、生产加工参考以及布线场景的装配模拟。
