壁挂式弧形玻璃雨棚结构设计方案

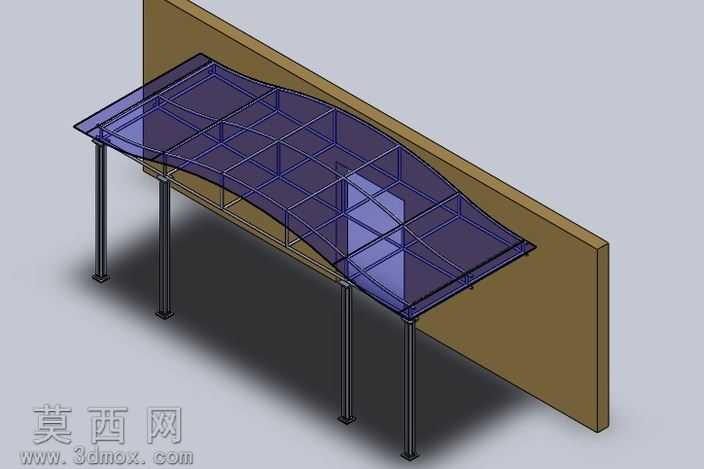

本作品为壁挂式弧形玻璃雨棚的三维参数化模型，采用SolidWorks软件完成全流程建模设计，整体建模过程遵循建筑附属构件的实际施工逻辑，从骨架搭建到面板装配均按照真实生产安装的尺寸比例进行还原。模型首先完成与墙体连接的固定基座建模，基座采用带安装孔的金属件设计，可直接通过膨胀螺栓与建筑墙体实现刚性连接，保证整体结构的承重稳定性。支撑立柱采用等截面金属圆管设计，每根立柱底部配置方形固定脚座，脚座预留螺栓安装孔位，可与地面基层完成固定，立柱与顶部骨架的连接节点采用焊接式连接件设计，还原了实际施工中的节点处理方式。顶部承重骨架采用纵横交错的金属型材排布，纵向型材顺应雨棚的弧形走向做弯曲处理，横向型材垂直于纵向型材均匀排布，形成稳定的网格状承重体系，骨架的型材截面尺寸经过合理推演，匹配雨棚的悬挑长度承重需求。顶部面板采用半透明钢化玻璃材质，在渲染环节为玻璃材质添加了轻微的反射与折射属性，还原真实玻璃的通透质感，玻璃面板完全贴合骨架的弧形曲面，边缘与骨架外沿齐平，保证整体外观的流畅性。模型还在雨棚靠近墙体的一侧设置了竖向挡水板结构，可避免雨水顺着墙体与雨棚的衔接缝隙渗漏。整体设计兼顾实用性与美观性，弧形的顶面造型可引导雨水向两侧排放，避免顶面积水，通透的玻璃材质不会遮挡建筑立面的采光，金属骨架做了统一的深色金属质感渲染，呈现出稳重耐用的视觉效果。建模过程中所有零部件均采用可编辑的参数化特征搭建，可根据实际安装场景的尺寸需求调整悬挑长度、覆盖宽度、立柱高度等参数，适配不同的建筑入口、外墙窗侧的遮阳挡雨需求，模型的装配关系完全还原实际安装顺序，可直接用于施工方案展示、结构受力推演、成品效果预览等场景。
