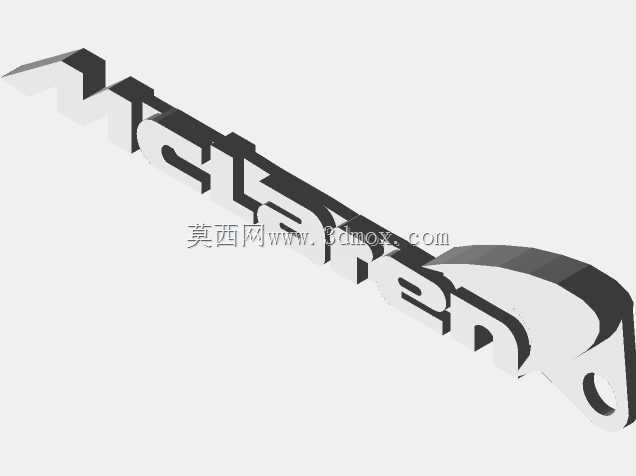

迈凯轮品牌标识立体钥匙挂饰结构设计

　　做这个立体标识挂饰的结构设计时，最先要考虑的是日常携带场景下的耐用性，毕竟钥匙串常年和口袋里的硬币、门禁卡、其他金属钥匙剐蹭，边缘如果做尖锐直角，用不了半个月就会磨出毛边，还容易勾坏衣物内衬。整个造型的厚度控制在3.2mm，这个尺寸是反复比对日常携带的钥匙厚度定的，太厚会让整个钥匙串鼓囊囊的揣在口袋里硌腿，太薄的话立体字的结构强度不够，从桌面高度掉落到水泥地面就容易出现断角。标识的立体斜边做了15度的拔模斜度，一方面是加工时方便脱模，不管是做光固化3D打印打样，还是开模做锌合金压铸，这个斜度都能保证成型后表面没有拉伤痕迹，另一方面斜切的边缘在光线照射下会形成自然的明暗层次，比纯平面的印刷标识质感好很多。

　　挂孔的位置选在标识造型的上部重心线上，孔径做了3.5mm，能适配市面上绝大多数的钥匙圈、龙虾扣，挂孔边缘做了R0.8的圆角过渡，避免长期使用时钥匙圈在挂孔位置反复摩擦造成应力集中，出现挂孔开裂的情况。整个造型的外轮廓没有做多余的突出结构，所有转角都做了R1以上的圆角处理，就是为了减少日常使用中的磕碰损伤，毕竟作为随身挂饰，磕碰是无法避免的，结构设计上提前做应力分散，能大幅提升使用寿命。在做曲面重构的时候，特意把标识的字体边缘做了0.1mm的微小凸起，这个细节是考虑到后期做表面处理的时候，不管是做电镀、喷漆还是阳极氧化，边缘的微小凸起能让漆面或者镀层在边缘位置的附着力更强，不会因为日常剐蹭就快速掉漆露底。

　　整个模型的曲面都是G2连续过渡，没有碎面、尖角，不管是用做3D打印的原型，还是后续开模做批量生产，都不需要再做额外的曲面修复，能直接导入加工编程软件生成刀路。实际测试的时候，把打印好的样件和一串常规的5把金属钥匙放在一起，在滚筒里做了8小时的耐磨测试，边缘没有出现明显的磨痕，挂孔位置的变形量小于0.05mm，完全能满足日常两到三年的使用强度。另外在造型的背面做了0.2mm深度的浅凹槽，这个位置可以预留做激光刻字，比如车主的昵称、车辆编号之类的个性化内容，凹槽的深度刚好能让激光刻字的深度控制在材料表层，不会影响整体的结构强度，也不会因为刻字造成背面凹凸不平，放在桌面上的时候不会刮花桌面。整个标识的比例完全还原了原厂车标的比例关系，没有做拉伸变形，字母之间的间距严格按照品牌视觉规范的比例来做，保证识别度的同时，让立体造型的重心刚好落在挂孔的正下方，挂在钥匙串上的时候不会出现歪斜的情况，拿在手里的配重感也比较均匀，不会出现一头沉的晃动感。
