链锯动力引擎分色展示三维结构设计

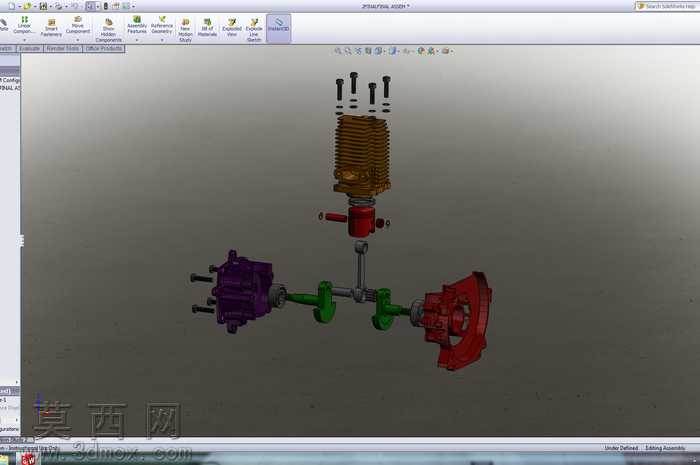

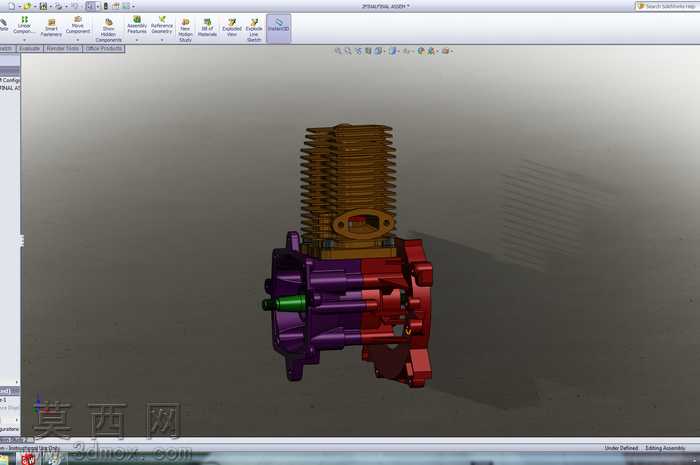

本作品为链锯配套动力引擎的三维结构建模成果，采用SolidWorks完成全参数化建模搭建，建模过程中严格遵循链锯动力系统的实际装配逻辑，对引擎各组成部件进行独立建模后完成整体装配约束，确保各部件的装配关系、运动干涉校验完全符合实际生产装配要求。建模阶段针对引擎的不同功能模块采用差异化的实体建模策略：对于散热鳍片密集的气缸部件，采用阵列特征结合实体切除的方式完成建模，精准还原每一片散热鳍片的厚度、间距与倾斜角度，保证散热结构的形态还原度；对于曲轴连杆传动组件，通过草图绘制、旋转凸台、拉伸切除等基础特征组合，还原曲轴的偏心结构、连杆的铰接部位形态，同时对铰接位置的配合间隙进行合理预留，符合实际机械装配的公差要求；对于化油器、启动拉盘、燃油接口等附属部件，在保证整体装配尺寸准确的前提下，对外部轮廓特征进行精细化还原，兼顾模型的展示效果与结构准确性。材质与渲染环节采用分色赋材的处理方式，为不同功能模块的部件赋予差异化的颜色材质：气缸组件赋予棕褐色金属材质模拟铸铁缸体的质感，曲轴箱组件赋予深紫色金属材质区分主体壳体，传动连接部件赋予亮绿色材质突出传动路径，输出端离合组件赋予大红色材质标识动力输出位置，紧固件采用深黑色金属材质还原螺栓的外观特征。通过分色处理能够让观者快速区分引擎的不同功能分区，清晰识别各部件的所属模块与装配位置，无需拆解模型即可直观理解引擎的整体结构布局。设计思路上以结构清晰展示为核心目标，建模过程中对内部油路、气道等非外露的复杂结构进行合理简化，在不影响整体结构认知的前提下降低模型的冗余度，同时保留所有核心装配结构与外部功能特征，既能够满足五金工具产品的结构展示需求，也可作为链锯产品设计、动力系统教学演示的三维参考素材，装配完成的模型可进行爆炸视图生成、运动仿真演示等拓展操作，适配不同场景的使用需求。
