自动化鱼类去骨处理设备结构设计

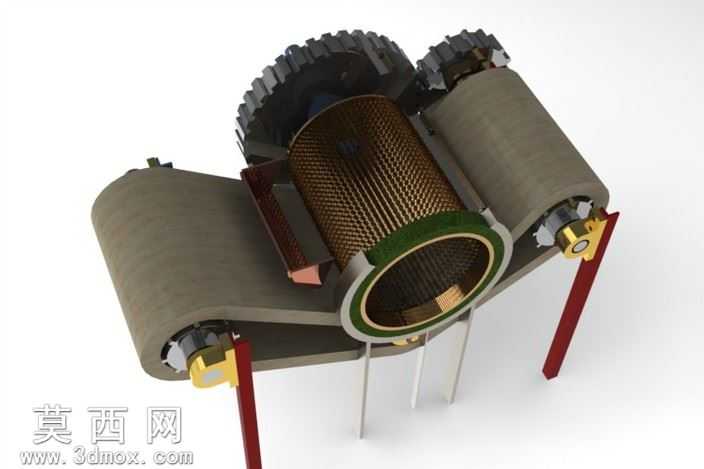

本模型为自动化鱼类去骨处理设备的三维结构设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配逻辑完成约束配合，可完整呈现设备的运行动作逻辑与装配关系。建模过程中严格遵循机械设计公差规范，对每一处配合面、传动衔接位置都做了精准的尺寸标定，确保模型可直接导出用于工程图纸绘制与后续加工参考。渲染阶段采用写实材质方案，对设备不同功能部件做了差异化材质区分：两侧的输送辊筒采用哑光耐磨橡胶材质，还原实际生产中食品级输送部件的质感，表面做了细微的粗糙纹理处理，模拟长期使用的真实触感；中部的核心去骨筛筒采用多孔金属网材质，通过金属材质的反光特性与网孔的通透质感，清晰展现筛筒的过滤分离结构；顶部的传动齿轮采用调质钢材质，做了金属氧化发黑的质感处理，齿形部分做了精细的倒角建模，还原齿轮传动的精准啮合特性；两侧的固定支架采用不锈钢金属材质，支撑脚做了防滑的哑光处理，出料导板采用食品级红色工程塑料材质，色彩区分清晰，便于快速识别不同功能模块。结构设计上，设备采用双辊输送加中部离心筛筒的核心架构，两侧对称布置的输送辊筒通过同步带传动实现等速运转，可平稳将待处理的鱼类送入中部处理腔；中部的筛筒通过顶部的齿轮组实现驱动旋转，筒身密布的规整筛孔可在旋转过程中实现鱼肉与鱼骨的高效分离，筛筒内部设置有导向导流结构，可引导分离后的鱼骨从指定通道排出，鱼肉则通过筛孔落入收集区域；设备的支撑结构采用多支脚稳定支撑设计，出料端设置倾斜导板，可将分离后的物料顺畅导出，整体结构紧凑，传动路径简洁，兼顾了处理效率与设备维护的便捷性。设计思路围绕鱼类去骨工序的自动化需求展开，替代传统人工去骨的低效操作，通过机械结构实现连续化的去骨作业，在建模过程中充分考虑了食品加工设备的卫生要求，所有与食材接触的部件均采用易拆卸的装配结构，便于日常清洗与部件更换，整体模型结构完整，细节丰富，可作为食品加工自动化设备设计的参考案例。
