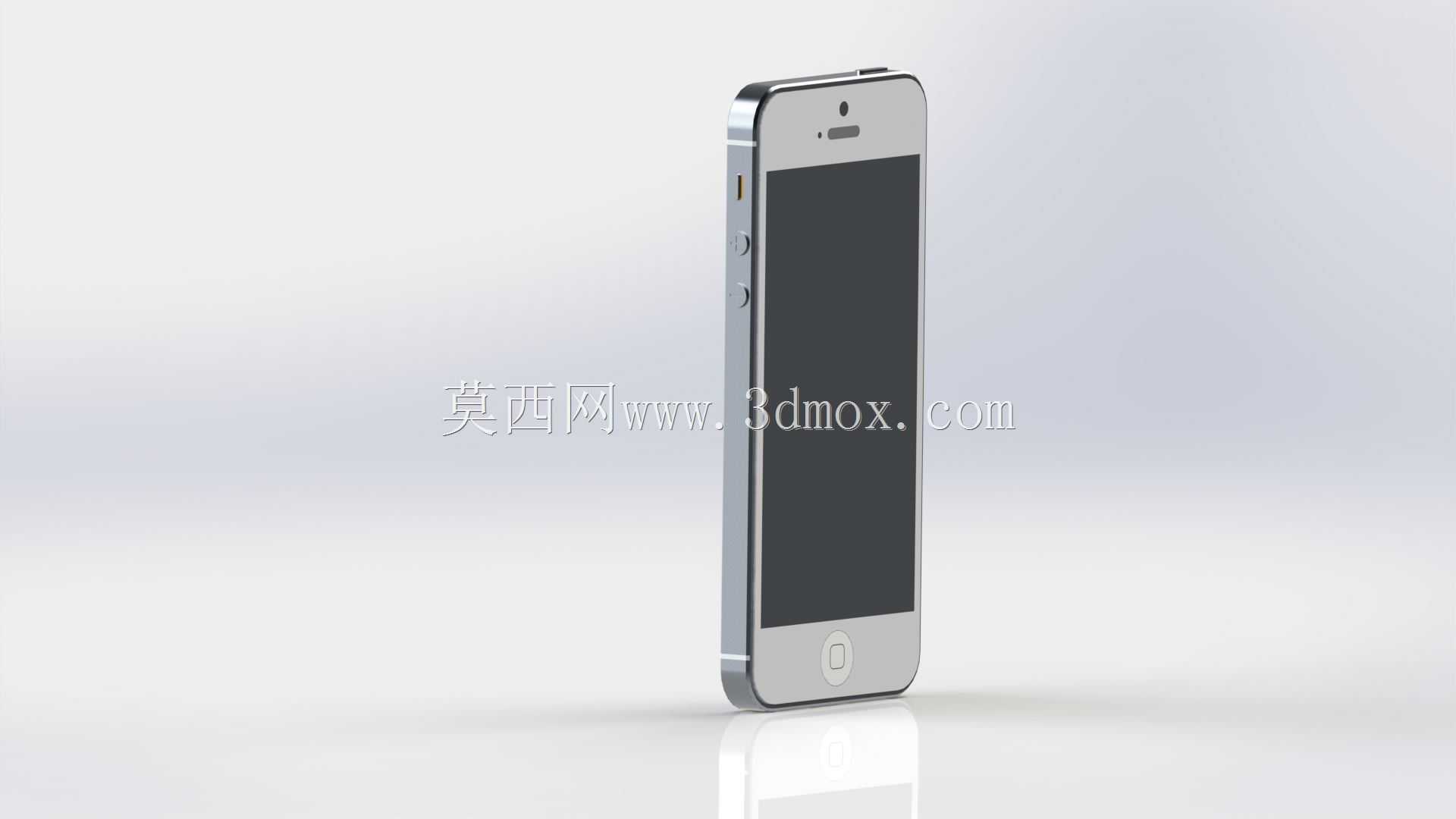

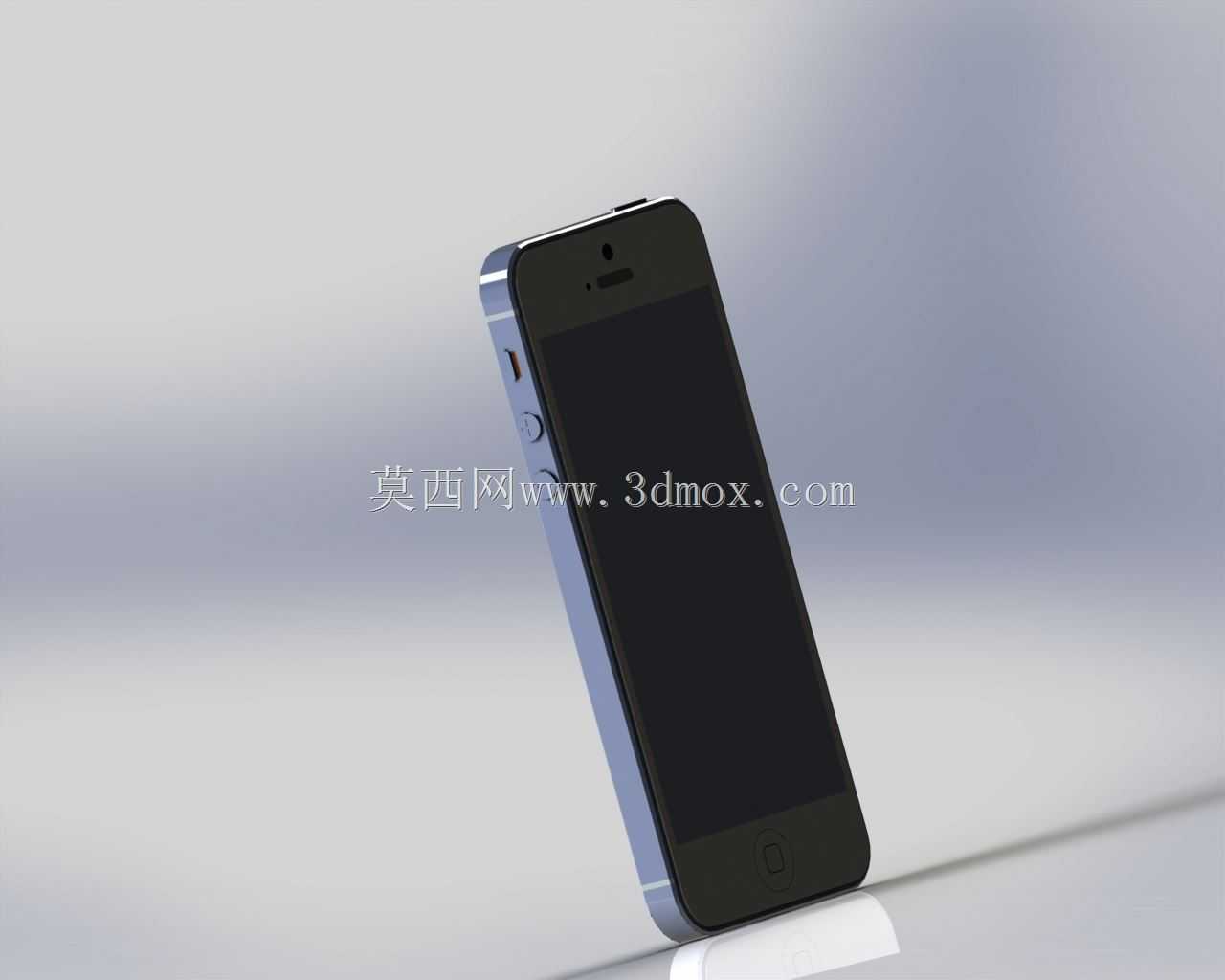

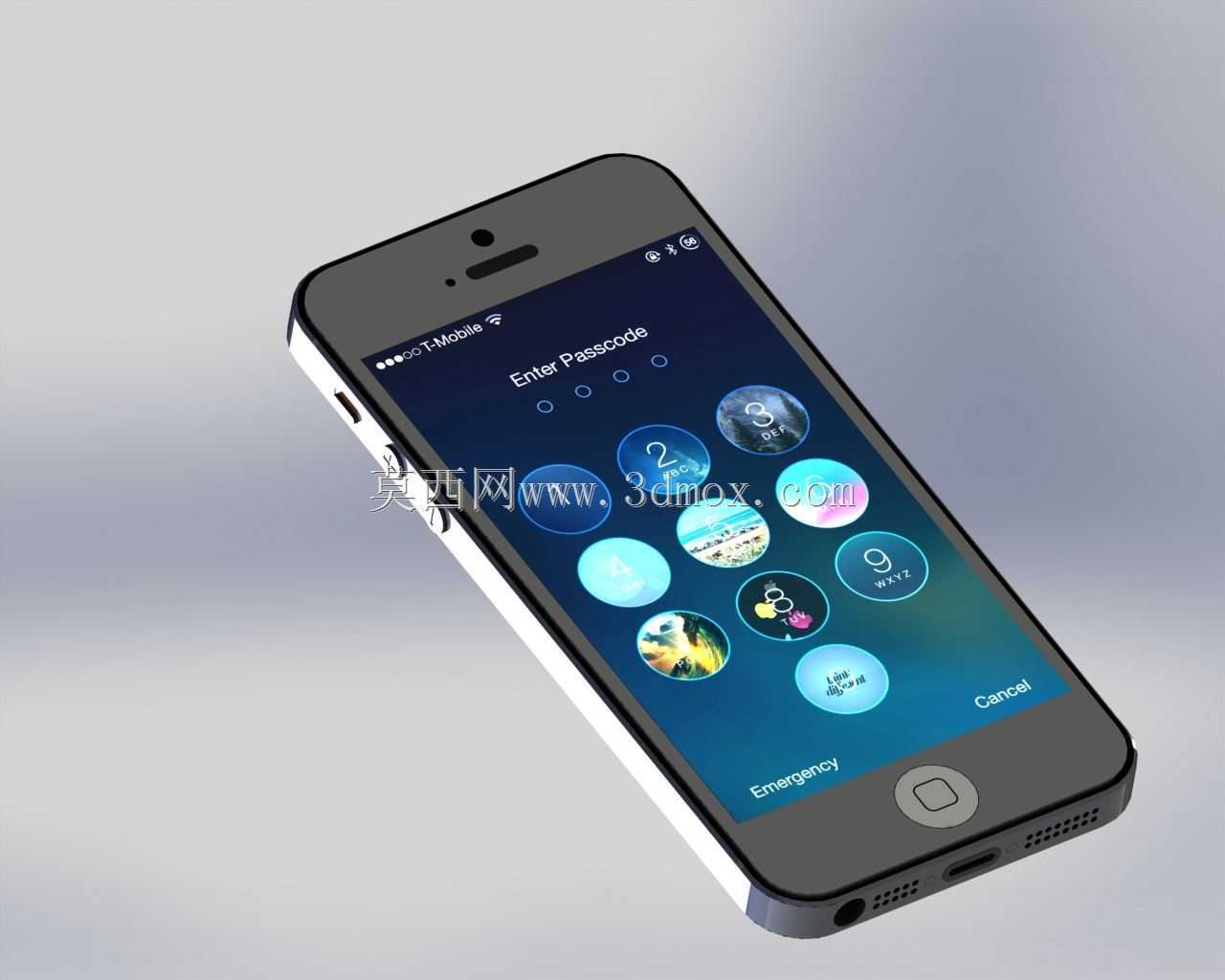

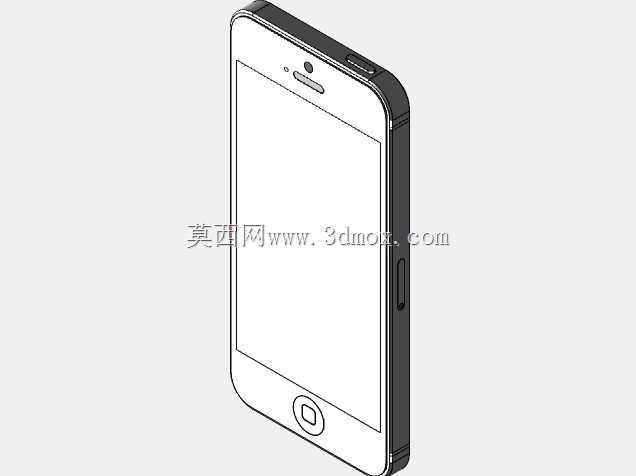

苹果iPhone5智能手机外观结构三维数模

　　在消费电子结构设计领域，手持通讯终端的外观与结构匹配度直接决定产品的装配良率与用户握持体验，这款经典直板触屏手机的三维数模，完整还原了设备的整机外形轮廓、接口布局与按键位置，可作为消费电子结构设计参考、周边配件开发的基准数据源使用。从实际应用场景来看，该数模可直接用于手机保护壳的结构适配设计，建模时已预留保护壳常用的0.1-0.2mm装配间隙基准，侧边按键位置、底部扬声器开孔、数据接口的相对位置完全匹配实物装配公差要求，开发保护类配件时无需反复测绘实物，可直接提取曲面进行分型面设计，大幅缩短配件开发的前期测绘周期。同时该数模也可用于通讯终端展示场景的三维可视化制作，比如线下门店的产品演示动画、电商平台的产品交互展示，模型的曲面连续性达到G2级别，渲染后可还原金属中框与玻璃面板的材质衔接效果，无需额外做曲面修补处理。

　　从产品功能特性对应的结构设计来看，整机采用直板触屏的经典布局，正面屏幕区域预留了前置摄像头、听筒、HOME键的装配沉台，沉台深度与台阶公差完全匹配实际零件的装配要求，屏幕与中框的衔接处做了0.05mm的倒角过渡，避免装配时出现刮擦屏幕的问题。侧边的音量键、静音拨片、电源键均做了独立的按键凸台结构，凸台的滑动行程预留0.3mm，匹配实际按键的按压手感需求，按键与中框开孔的单边间隙控制在0.1mm，既保证按键活动顺畅，又避免间隙过大进灰的问题。底部的数据接口、麦克风开孔、扬声器出音孔的位置完全对齐内部PCB板的对应接口位置，建模时已考虑接口插拔的操作空间，数据接口周围预留了足够的插头插入深度空间，不会出现插头无法完全插入的结构干涉问题。顶部的电源键与降噪麦克风开孔位置也做了对应结构避让，保证装配后麦克风的拾音通道无遮挡。

　　设计思路上，这款机型采用金属中框加前后玻璃面板的三明治结构，数模完整还原了中框的倒角弧度，背部的摄像头、闪光灯凸起高度与实物一致，摄像头保护圈的装配沉台深度预留0.2mm，匹配蓝宝石镜片的装配厚度。整机的边角采用大R角过渡，R角曲率完全贴合人手握持时的手掌贴合曲线，长时间握持不会出现硌手的问题，机身厚度方向的曲面过渡从侧边到背部做了微弧处理，提升握持时的贴合度。从外形尺寸与安装边界来看，整机长度方向的尺寸基准以屏幕显示区域为定位基准，宽度方向以中框的对称中心面为定位基准，厚度方向以背部平面为基准面，所有接口、按键、开孔的位置度公差均控制在0.05mm以内，完全满足结构装配的公差要求。在做配套工装设计时，可直接提取模型的外形曲面作为工装定位的仿形面，比如屏幕贴合工装、组装定位夹具，仿形面的贴合度可达99%以上，无需反复调整工装的定位曲面。另外在做整机跌落仿真分析时，该数模的壁厚分布完全匹配实物的结构强度设计，中框的加强筋位置、玻璃面板的支撑台阶都做了完整还原，可直接导入仿真软件做应力分布分析，验证不同跌落角度下的结构强度表现，为后续同类型直板手机的结构强度设计提供参考依据。对于刚接触消费电子结构设计的从业者来说，该数模也可作为经典结构案例学习，理解直板触屏手机的结构布局逻辑、零件装配顺序、公差配合要求，掌握金属中框与玻璃面板衔接处的结构处理方式，避免在实际设计中出现装配干涉、公差匹配不合理的问题。
