墙面拨动式电灯开关操作杆结构设计

　　日常民用建筑、办公场所的墙面照明控制场景中，传统翘板式墙壁开关常因安装位置偏高、手部沾污、行动不便人群操作受限等问题，存在操作力矩不足、接触不到位的使用痛点，这款加装式拨动灯开关杆正是针对这类实际使用需求开发的结构件，可直接适配市面主流86型标准墙壁开关面板，无需对原有墙面布线、开关底座进行破坏性改造，仅通过卡扣式结构即可完成与原有开关翘板的固定连接，将原有需要指尖按压的小行程翘板操作，转化为可通过拳部、肘部、手持小物件甚至肢体残障人士辅助器具拨动的大操作半径操作模式，大幅降低开关操作的动作精度要求与施力门槛。从结构设计逻辑来看，这款开关操作杆整体采用偏心杠杆结构，与开关翘板接触的固定端设置有与翘板弧度匹配的卡扣卡槽，

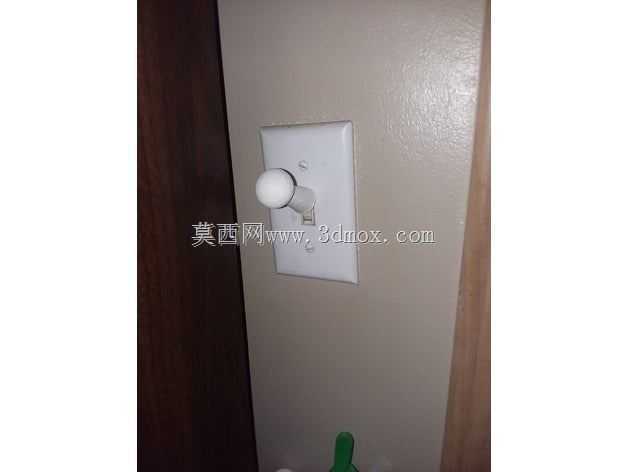

　　卡槽内侧预留0.2mm的弹性变形余量，可适配不同厂商生产的86型开关翘板的细微尺寸公差，安装时仅需将卡扣对准翘板边缘按压卡入即可完成固定，无需额外粘接或螺丝紧固，不会对原有开关面板造成不可逆损伤，后期拆除也不会残留胶痕或结构破损。操作端采用圆球形端头设计，球面半径设置为10mm，接触操作时无尖锐棱角，即便误操作磕碰也不会造成肢体划伤，球形端头与杆身的过渡段采用R3mm的圆角过渡，避免应力集中导致的杆身断裂问题。杆身主体采用等截面圆柱结构，直径设置为6mm，从固定端到操作端的偏心伸出长度为22mm，这个长度经过实际操作力矩测算，既能够保证操作时获得足够的力臂，仅需施加极小的横向力即可带动开关翘板完成通断动作，

　　又不会因为伸出长度过长导致日常通行时发生误碰，也不会突出墙面过多影响空间美观性。安装边界方面，这款操作杆适配的标准86型开关面板本身安装孔距为60mm，面板突出墙面的常规厚度为8mm，操作杆安装完成后，球形端头最外侧距离墙面的距离为30mm，横向占用空间不超过开关面板本身的86mm宽度范围，即便相邻位置并排安装多个开关面板，相邻开关的操作杆也不会发生运动干涉，各自的拨动行程互不影响。材料选择上，杆身与球形端头采用一体化注塑成型的耐磨工程塑料材质，具备足够的结构强度与抗老化性能，长期反复拨动不会出现卡扣松动、杆身变形的问题，表面做亚光磨砂处理，不易留存指纹与污渍，日常清洁仅需用干布擦拭即可。在实际应用场景中，

　　这款结构件除了适用于普通家庭的高位开关、厨房手部沾油时的开关操作场景，还可适用于养老场所、无障碍卫生间等特殊场景，帮助手部活动能力受限的人群独立完成照明控制操作，也可用于工业车间、实验室等操作人员常佩戴防护手套、指尖操作不便的场所，降低戴手套操作小尺寸开关的难度。结构建模过程中，重点校核了卡扣的弹性变形量与抱紧力，确保在-10℃到60℃的常规使用温度区间内，卡扣不会因为材料冷脆出现断裂，也不会因为温度升高出现软化松脱，拨动过程中杆身的最大变形量控制在0.1mm以内，不会因为长期反复受力出现疲劳断裂，操作杆的拨动行程与原有开关翘板的行程完全匹配，拨动到极限位置时刚好对应开关的通断点，不会出现过行程导致的开关内部结构损坏。
