L型多孔折弯连接安装支架结构设计

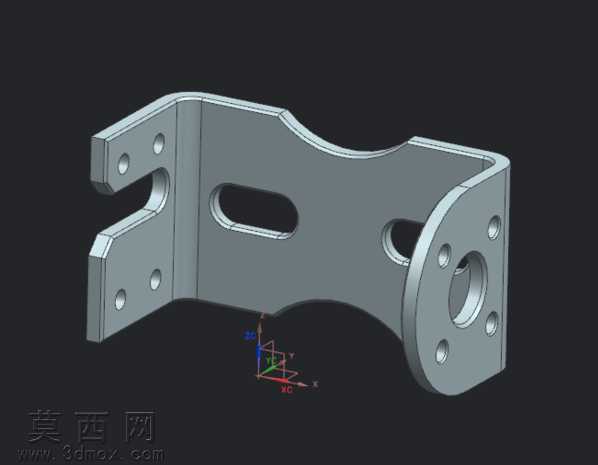

本作品为一款L型折弯结构的连接安装支架，采用NX三维建模软件完成全参数化设计，建模过程严格遵循机械加工工艺逻辑，先绘制二维截面草图完成基体特征的拉伸，再通过折弯命令构建90度垂直的L型主体结构，保证两个安装面的垂直度公差符合装配要求。模型外观采用哑光金属材质渲染，还原了钢制钣金冲压件的真实质感，表面无多余纹理装饰，清晰呈现各结构的棱边过渡与孔位特征。结构设计上，支架的两个垂直安装面分别设置了不同规格的安装孔位：左侧竖直安装面开设四个圆形通孔与一个开口式卡槽，既可以通过螺栓完成固定连接，也可通过卡槽实现快速卡接装配，适配多种安装场景；右侧圆形连接端设置中心大通孔与环绕分布的四个小孔，可与轴类零件完成套接定位，同时通过周边小孔实现周向固定，避免连接后发生相对转动；支架的水平连接段开设长圆形腰型孔，可在装配时提供一定的位置调节余量，降低安装时的对位精度要求，提升装配容错率。建模过程中对所有棱边都添加了符合工艺要求的圆角过渡，避免尖锐边角产生应力集中，同时也匹配钣金冲压加工的圆角成型特性，减少实际生产中的开裂风险。整体结构兼顾了连接强度与轻量化需求，在非受力区域做了内凹弧形减重设计，在不降低结构刚性的前提下减少了材料用量，降低零件自重。设计时充分考虑了零件的加工可行性，所有特征均采用常规冲压、钻孔工艺即可完成加工，无需特殊定制刀具或复杂工序，可直接用于机械装配场景中的构件连接、部件支撑等用途，模型的参数化特征支持后续根据实际安装需求快速调整孔位间距、板材厚度、折弯尺寸等参数，具备良好的设计复用性。
