RIMS精酿啤酒酿造集成罐体支撑装置

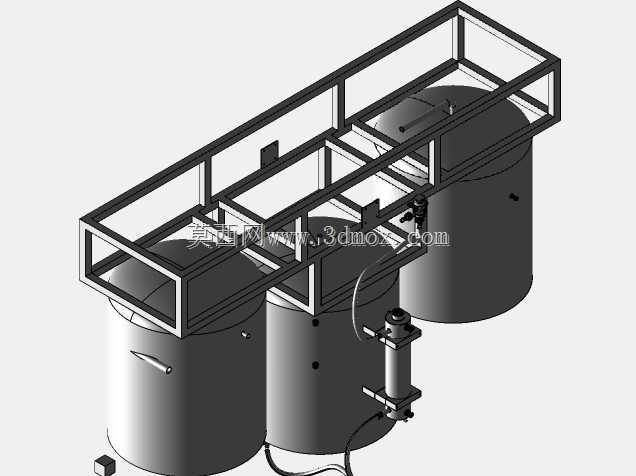

　　这套集成式酿造装置的结构设计，完全围绕小型精酿场景的RIMS工艺需求展开，区别于传统分体式酿造设备的零散布局，整体采用上层框架承载、下层罐体排布的结构逻辑，适配精酿酒吧、家庭自酿工坊、小型啤酒试验线的场地安装需求，不需要额外搭建大型操作平台，常规室内层高即可完成布设。从结构布局来看，三个圆柱罐体沿框架长度方向依次排布，分别承担糖化、过滤、煮沸的核心工艺功能，上层方管焊接框架并非单纯的防护结构，其横梁预留的安装位可直接挂载泵阀、管路接头、温度检测元件，省去了额外的管路支架布设成本，框架的竖向支腿直接落地，底部预留120mm的调节间隙，可适配地面不平整的安装场景，不需要提前做高精度的地面找平处理。设计过程中优先考虑了操作动线的合理性，

　　罐体顶部的操作面与框架上层横梁的间距控制在380mm，既满足人工投料、清理罐口的操作空间需求，又不会因为间距过大导致管路走线过长增加热损，罐体侧面预留的接口位置统一朝向操作侧，所有管路沿框架内侧的预留走线槽布设，避免管路外露造成的磕碰、积灰问题，同时也方便后期维护时快速拆卸对应阀件。从功能适配角度，RIMS工艺需要持续循环麦汁实现温度精准控制，框架侧面预留的泵体安装位刚好对应循环管路的最短路径，减少管路弯头数量降低流阻，循环泵的安装高度低于罐体出液口，可实现停机状态下的自灌式启动，不需要额外加装引液装置。罐体与框架的连接采用抱箍式固定结构，而非直接焊接，一方面方便后期单独更换单个罐体，另一方面可抵消罐体加热过程中产生的热胀冷缩形变，

　　避免长期使用后焊缝开裂的问题。安装边界方面，整套装置的整体宽度控制在1100mm，可顺利通过常规室内门洞，不需要拆改墙体即可完成进场安装，长度方向根据罐体容积匹配为2200mm，占用空间仅相当于两组常规操作台的面积，对于场地面积有限的小型精酿场景十分友好。框架的材质选型遵循食品接触场景的要求，所有与罐体、管路接触的支撑件都做了圆角钝化处理，没有清洁死角，避免麦汁残留滋生杂菌影响酿造品质。结构受力计算上，框架横梁的承重冗余按单罐满载1.5倍设计，即使出现罐体满液、管路震动的叠加载荷，也不会出现框架变形的问题，支腿底部的防滑垫可避免设备运行过程中出现移位，不需要额外打膨胀螺栓固定地面，对于需要临时调整设备位置的快闪店、

　　展会酿造场景也能适配。在细节设计上，框架上层的空余台面可临时放置酿造工具、检测仪器，不需要额外搭配侧边工作台，罐体之间的间距控制在150mm，既满足保温层的敷设厚度要求，又留出了足够的空间供操作人员伸手清理罐体侧面的污渍、调整阀门开度，不会因为间距过小导致操作卡手。整套结构没有冗余的装饰性部件，所有结构件都承担对应的功能作用，焊接位置都做了打磨处理，没有尖锐毛刺，避免操作过程中划伤操作人员。
