办公建筑屋顶平面及节点构造详图设计

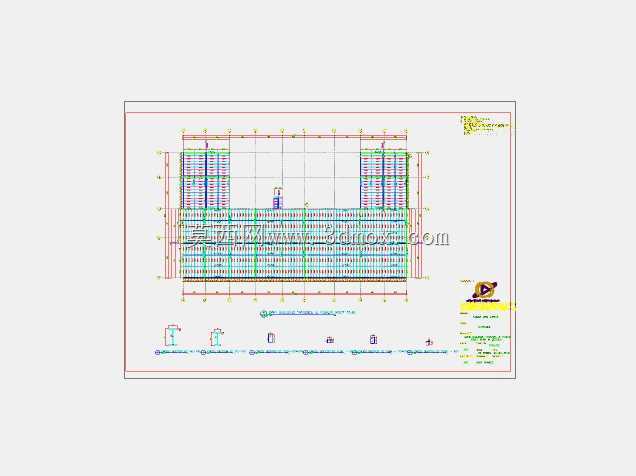

　　这套图纸针对办公类建筑的屋面系统做了完整的平面排布与节点构造细化，日常做建筑结构配套、机电管线综合排布的时候，这类图纸是核心的提资依据，不管是屋面防水施工、设备基础定位，还是后期运维检修通道规划，都能直接从图面提取精准的定位尺寸。从设计逻辑上看，图面首先明确了屋面的整体轴网定位，和下部楼层的柱网完全对齐，避免了屋面构造柱、排水坡向和下层结构出现错位的问题，做三维建模的时候可以直接对应下部结构的梁柱节点，不用反复核对轴网偏差。图里清晰标注了屋面的分水线位置，排水坡度的走向完全顺着建筑的长向布置，减少了屋面找坡层的材料用量，也避免了屋面积水的隐患，落水口的位置都避开了屋面检修通道和设备摆放区域，后期做雨水管安装的时候不会和机电管线、

　　外墙装饰构件产生干涉。在功能排布上，图面预留了屋面通风设备、空调外机的摆放区域，设备基础的定位尺寸都做了明确标注，基础边缘和屋面女儿墙的距离满足检修操作的最小空间要求，人员通行的检修通道宽度符合日常巡检、设备更换的通行需求，通道区域的屋面荷载取值做了对应加强，避免长期踩踏造成屋面防水层破损。节点部分的细化覆盖了女儿墙泛水、屋面变形缝、设备基础防水收头、出入屋面门洞的构造做法，每个节点的构造层次都做了清晰的分层标注，做三维建模的时候可以直接按照构造层次拆分模型构件，不用再额外查找通用图集核对构造做法。从安装边界来看，图纸明确了屋面外轮廓的挑出尺寸，和外墙立面的装饰完成面对齐，屋面标高和下部楼层的标高差符合防水构造的厚度要求，

　　所有突出屋面的管道、构件的预留洞口位置都在平面上做了精准定位，施工的时候可以直接按照定位预留，减少后期开洞对屋面结构的破坏。日常做这类建筑屋面的三维建模时，这套图纸的平面定位可以直接作为建模底图，先对齐轴网确定整体轮廓，再按照分水线划分找坡区域，之后依次排布设备基础、检修通道、落水口、泛水构造，最后对应节点详图细化各个交接位置的构造细节，能大幅减少建模过程中的尺寸核对工作量，也能避免构造做法和实际施工要求出现偏差。在实际工程应用里，这类详图不仅可以用于施工阶段的技术交底，也能给后期屋面改造、设备新增提供原始的定位依据，运维人员可以通过图纸快速查找管线走向、落水口位置，减少日常巡检的排查时间。设计过程中也充分考虑了不同地区的降水差异，排水坡度的取值可以根据项目所在地的降雨量做对应调整，图面的排布逻辑预留了调整空间，不会因为局部坡度调整影响整体的设备和通道排布。
