车载折叠式伸缩梯后防护结构设计

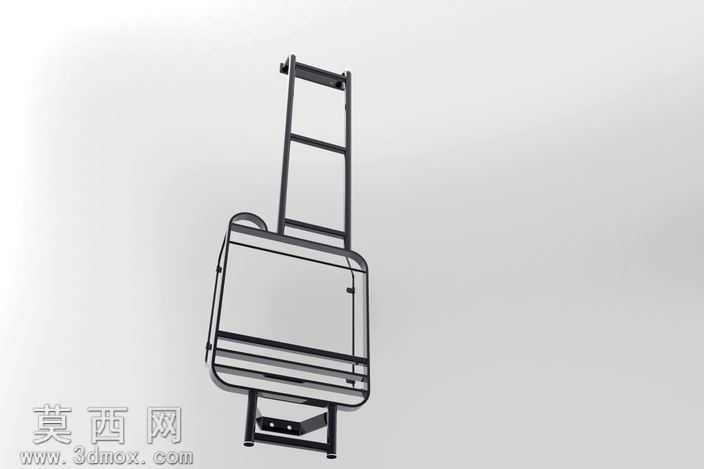

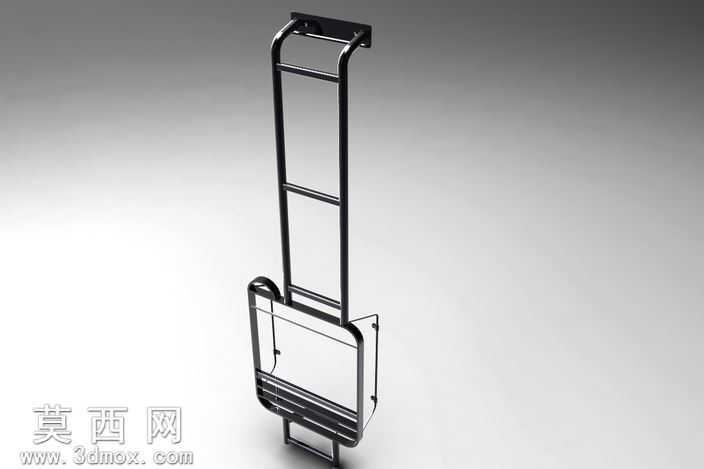

本作品采用SolidWorks完成全参数化三维建模，整体围绕车载后置爬梯的防护功能与使用需求展开设计，建模过程中严格遵循钣金折弯、管材弯折的加工工艺逻辑，对每一处弯折半径、搭接间隙、安装孔位都做了精准的参数约束，确保模型可直接对接生产加工环节。渲染阶段采用哑光黑金属材质模拟实际产品的喷塑表面质感，通过环境光遮蔽效果突出结构的层级关系，清晰呈现各部件的装配逻辑，背景采用渐变中性灰避免多余元素干扰结构展示，多角度渲染图完整呈现产品的正面形态、侧部厚度与安装固定端的结构细节。材质设定上区分了主体管材、底部踩踏格栅、顶部安装挂板的不同厚度与受力属性，主体承重部分采用加厚矩形钢管参数，踩踏区域采用镂空格栅结构兼顾承重强度与轻量化需求，顶部安装座预留了标准螺栓固定孔位，可适配多数货运车辆的尾部安装基准。结构设计上采用上下分段式布局，上部为三段式横向加强的长梯身，下部为带围挡的踩踏平台，梯身与平台之间通过弯折一体化的侧支架连接，既保证了整体结构的刚性，又避免了多余焊接拼接带来的应力集中问题，侧边的弧形过渡处理既消除了尖锐边角的安全隐患，也优化了产品的视觉整体性。设计思路围绕车载使用场景的实际痛点展开，既满足人员攀爬上下货厢的梯具功能，又兼顾车辆尾部的后防护要求，在有限的安装空间内整合了两种功能属性，整体结构无冗余部件，所有连接部位都做了圆角过渡处理，安装端的挂板结构可实现快速定位装配，降低现场安装的调试难度，镂空的踩踏结构可避免积水积灰提升使用安全性，整体外轮廓贴合车辆尾部造型，不会超出车辆外廓尺寸限制，符合车载配件的安装规范要求。
