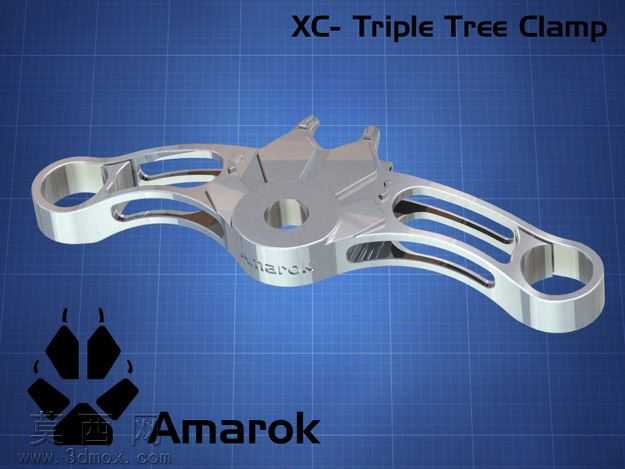

Amarok款三重树夹结构设计作品

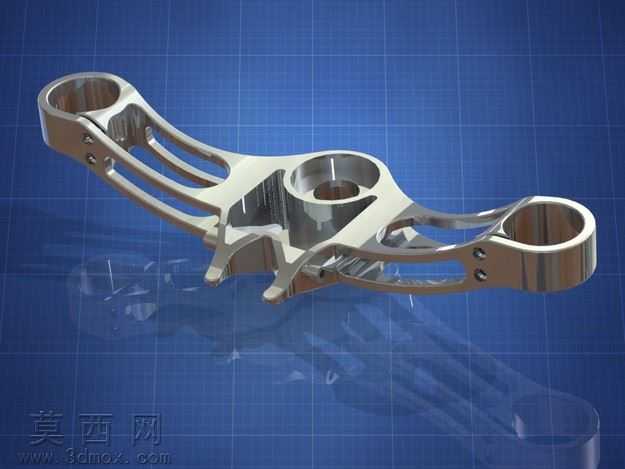

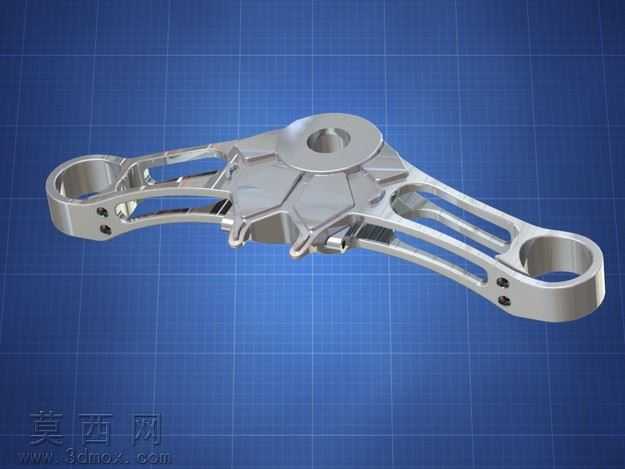

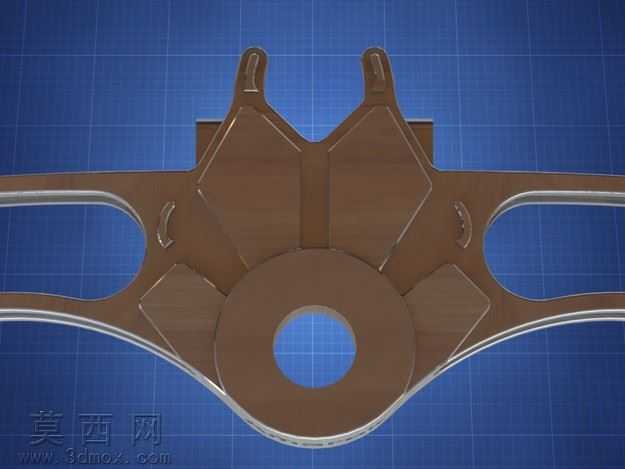

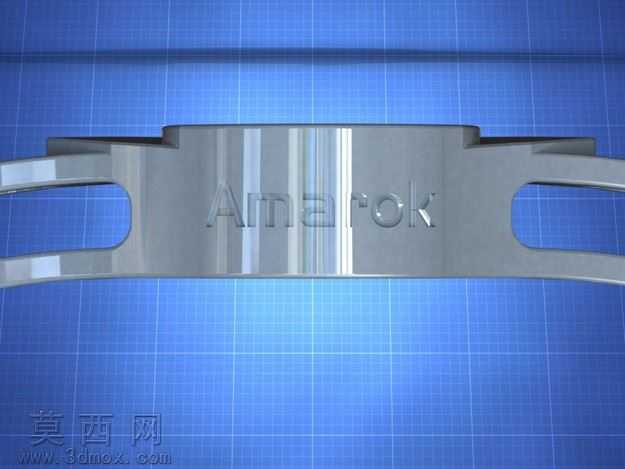

本作品为迭代优化后的三重树夹持夹具，采用三维参数化建模完成全结构设计，建模过程中严格遵循机械加工工艺要求，对整体结构进行了多轮迭代调校，在保证结构强度的前提下实现了轻量化设计目标。模型整体采用对称式镂空结构设计，主体中部设置同轴安装基准孔，两侧延伸臂采用流线型镂空槽设计，既有效降低了零件整体重量，又通过筋位布局保证了夹持受力时的结构刚性，避免受力形变影响夹持精度。建模阶段对零件的所有过渡圆角进行了统一规范，除核心受力交汇区域保留1毫米小半径圆角适配加工需求外，其余非配合面均采用3毫米圆角过渡，既避免了加工过程中的应力集中问题，也提升了零件整体的外观质感。设计过程中充分考量了零件的受力工况，经结构校核，该夹具在中心孔位提供支撑的状态下，单侧可承受最高75磅的夹持载荷，完全满足日常使用的强度需求。零件表面预留了品牌标识的雕刻区域，可在加工阶段直接成型品牌徽标，无需后续二次加工。整体结构在延续前序版本成熟总体设计的基础上，优化了前台大括号结构的轮廓造型，调整了爪部结构的受力角度，相比前序版本夹持稳定性更强，同时对零件的重量进行了精准控制，成品重量控制在596克，兼顾了强度与便携性。建模完成后对零件进行了渲染处理，采用金属磨砂材质模拟铝合金加工后的表面质感，搭配蓝色网格背景突出零件的轮廓结构与细节特征，清晰展现了镂空槽、安装孔、夹持爪位等核心结构的形态与位置关系，所有配合面均预留了合理的加工公差，可直接导出工程图用于数控加工生产，适配多类加工工艺的生产需求。
