家用健身运动器材结构设计方案

　　日常居家健身场景中，这类小型运动器械的设计核心，首先要平衡使用稳定性与占地空间的矛盾，多数普通家庭的可用健身区域集中在阳台、客厅边角，单设备预留的摆放宽度通常不超过八十厘米，长度方向预留空间多在一米二以内，因此整体框架的外轮廓尺寸需要严格控制在这个边界内，避免占用过多通行空间。从实际使用逻辑出发，器械的主体受力框架采用矩形钢管拼接结构，管材壁厚选择上兼顾承重需求与整体重量，日常单人使用的动态载荷峰值通常不会超过一百二十公斤，选用两毫米壁厚的冷轧方管即可满足强度要求，同时不会让整体设备过重，方便用户单人完成移位、收纳操作。受力节点的设计是这类器械的核心，所有转动配合位置都预留了标准轴承的安装位，避免使用过程中出现转动卡滞、异响的问题，

　　轴承选型优先选用深沟球轴承，既能承受径向的使用载荷，也能抵消部分使用过程中产生的轴向窜动，延长整体结构的使用寿命。接触人体的操作部件表面做了圆弧过渡处理，所有棱角位置都倒有R3以上的圆角，避免使用过程中磕碰造成损伤，握持区域的外径控制在三十二毫米，符合普通成年人的手掌握持尺寸，长时间握持也不会产生明显的挤压不适感。设备的底部支撑脚设计了可调式橡胶脚垫，四个支撑点都可以独立调节高度，能够适配家庭中不完全平整的地面，调节范围在十五毫米以内，足以抵消普通地砖、地板的铺装高度差，保证使用过程中设备不会出现晃动、滑移的问题，橡胶脚垫的邵氏硬度控制在65度左右，既有足够的支撑强度，也能避免划伤地面铺装材料。从结构装配的角度考虑，

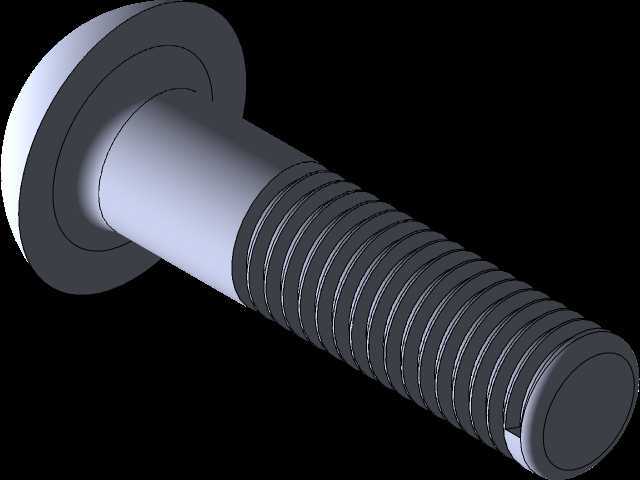

　　整体框架采用模块化设计，主要分为底座支撑单元、主体受力架、操作接触部件三个模块，模块之间采用标准螺栓连接，所有连接孔位都做了公差匹配设计，装配时不需要额外修配即可完成组装，普通用户参照装配说明即可在半小时内完成整机组装，不需要专用的工装工具。考虑到日常使用的磨损问题，所有存在相对滑动的接触面都预留了润滑脂加注空间，用户日常维护时只需要定期在配合位置涂抹少量润滑脂，即可保证操作顺畅，不需要频繁拆解更换易损件。设备的整体重心设计在底座几何中心偏下的位置，静态放置时的稳定角超过三十度，即使使用过程中出现小幅的重心偏移，也不会发生侧翻风险，满足家用器械的安全使用要求。在功能拓展层面，主体框架上预留了多个标准安装孔位，

　　用户可以根据自身需求加装弹力带、计数组件等附属配件，不需要对主体结构进行打孔、焊接等二次加工，拓展配件的安装位置都经过受力校核，加装后不会影响整体结构的强度与稳定性。这类器械的使用场景覆盖了日常的上肢力量训练、核心稳定性训练等多种健身需求，相比大型综合健身器械，它的结构更简单，维护成本更低，更适合普通家庭日常健身使用，设计过程中没有多余的装饰性结构，所有外露的结构件都承担实际的受力或功能作用，整体外观简洁，能够适配多数家庭的装修风格，不会显得突兀。
