家用桌面式双天线D-Link无线路由器结构建模

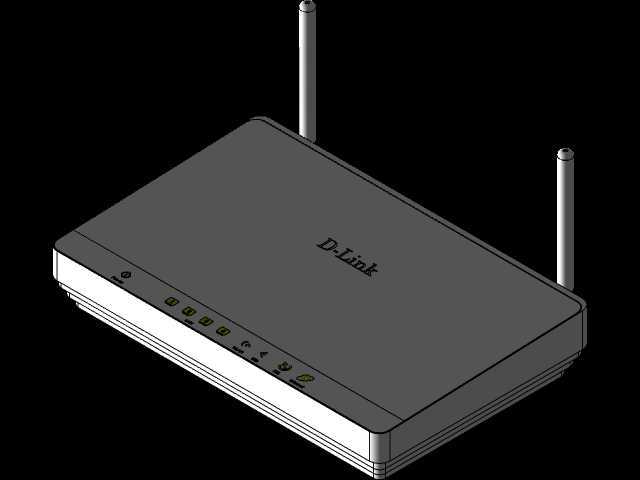

　　本次建模还原的双天线无线路由器，是面向家庭及小型办公场景的网络接入终端，日常部署时多放置于桌面、弱电箱旁或置物架表层，承担有线网络信号转换、多终端无线Wi-Fi覆盖、局域网数据转发的核心功能，建模过程完全参照实物的实际使用状态与结构细节还原，未做夸张的艺术化调整。

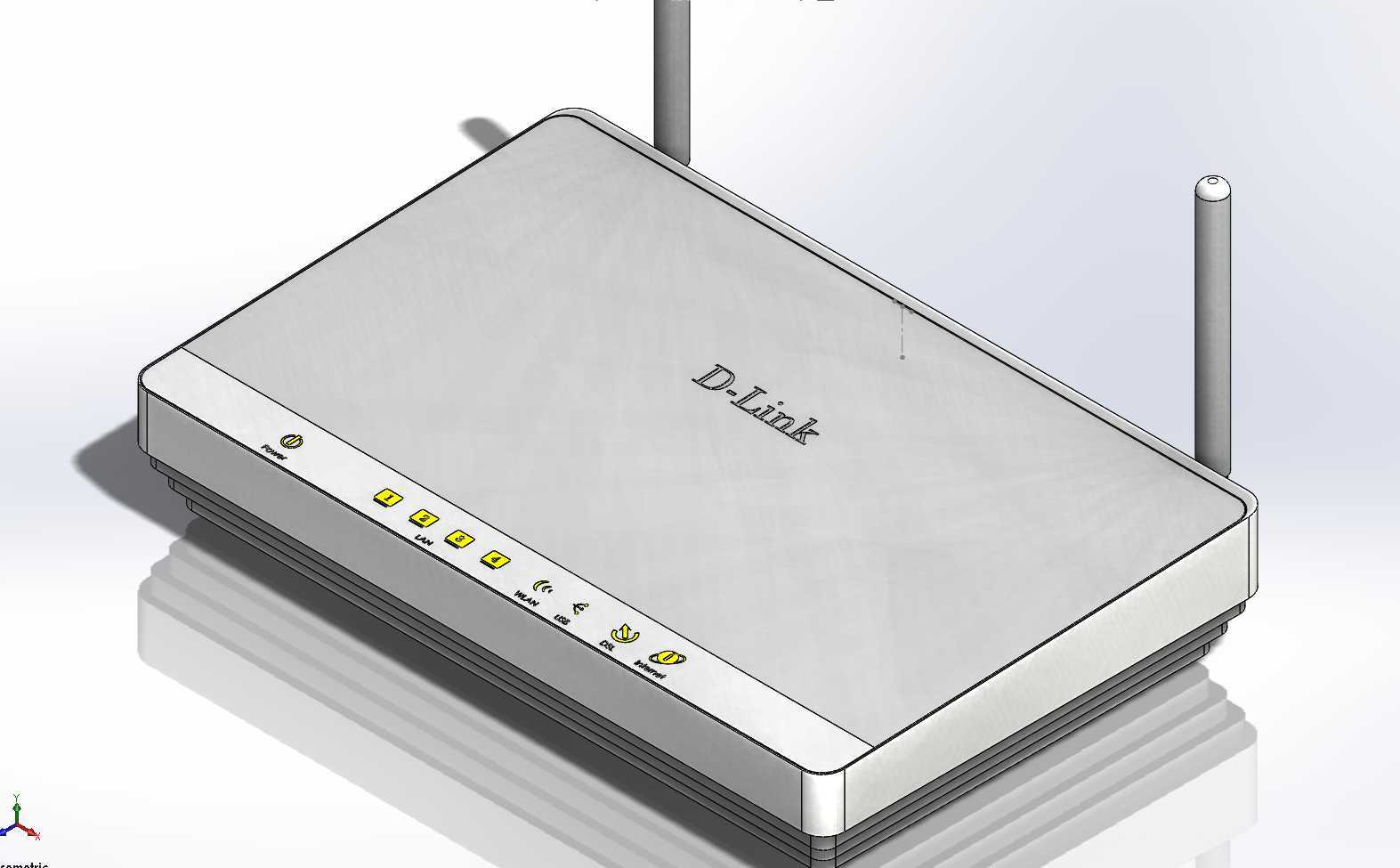

　　从实际使用场景来看，这类设备常年处于724小时不间断运行状态，因此外壳的散热结构设计是建模时重点还原的部分：设备上壳为哑光深灰塑料材质，表面做了细微的磨砂纹理处理，避免日常使用中残留指纹与划痕，上壳居中位置压印D-Link品牌标识，标识深度控制在0.2mm左右，既保证视觉辨识度，又不会积灰影响外观。设备前侧边缘排布了整排状态指示灯，从左至右依次对应电源、广域网接入、四个局域网端口、WPS配对、无线信号状态，每个指示灯的导光柱都做了半透明磨砂处理，避免夜间灯光过强造成光污染，指示灯下方对应印刷了功能标识，标识采用耐摩擦的UV印刷工艺，长期使用不会脱落。

　　设备接口区域集中布置在后侧板上，从建模还原的结构来看，后侧板从左至右依次设置了电源直流输入接口、复位按键、1个WAN口、4个LAN口，所有接口的位置公差控制在0.1mm以内，完全匹配实物的接插边界，复位按键做了内凹设计，避免日常挪动设备时误触恢复出厂设置。两根外置全向天线通过铰接结构固定在后侧板左右两端，铰接结构支持天线0-180度竖直方向俯仰调节、360度水平方向旋转，建模时完整还原了铰接处的阻尼转轴结构，转动角度的限位结构也做了1:1复刻，能够真实模拟天线的调节状态，方便后续做设备部署的场景仿真时调整天线角度，模拟不同的信号覆盖方向。

　　外形尺寸与安装边界方面，这款路由器主体为扁平长方体结构，整体长宽高尺寸控制在190mm130mm*32mm范围，不含天线凸起部分，天线完全竖直时整体高度为175mm，日常放置在桌面时，底部四个角设置了高度3mm的橡胶防滑脚垫，既可以垫高设备保证底部空气流通辅助散热，又能增大与桌面的摩擦力，避免被线材拖拽滑落。设备下壳为浅灰白色塑料材质，表面分布了密集的格栅式散热孔，散热孔孔径1.2mm，孔间距2mm，既保证散热通风效率，又能阻挡日常的灰尘、蚊虫进入设备内部，下壳还预留了两个壁挂安装孔位，支持用户将设备挂装在墙面，节省桌面空间，建模时也还原了壁挂孔的沉台结构，匹配M3规格的自攻螺丝安装尺寸。

　　从设计思路来看，这款路由器的外壳采用上下壳扣合结构，没有外露的固定螺丝，所有卡扣都布置在壳体四周边缘，单侧边设置4个卡扣，扣合量0.8mm，既保证壳体结合的紧密性，又方便售后拆解维护，内部的PCB主板固定柱都做了加强筋结构，避免运输过程中震动导致主板移位。建模过程中对壳体的壁厚做了准确还原，上下壳壁厚均为1.8mm，符合消费类电子产品的塑料件设计规范，所有转角位置都做了R2-R3mm的圆角处理，没有尖锐棱角，避免日常拿取时划伤手部，也符合塑料注塑成型的工艺要求，避免注塑过程中出现应力集中导致的壳体开裂问题。

　　设备侧面没有布置多余的接口与按键，仅在左右两侧做了内凹的防滑槽，方便用户拿取挪动设备，整体造型简约方正，能够适配大多数家庭、办公场所的装修风格，不会显得突兀。建模时对所有细节的还原都以实物的工程参数为依据，没有随意增减结构，能够直接用于产品结构验证、场景渲染展示、教学建模参考等用途，对于刚接触消费类电子产品建模的从业者来说，这个模型也能帮助理解塑料壳体的扣合结构设计、接口排布的人机工程考量、散热结构的设计逻辑，以及外置天线铰接结构的实现方式。
