带拨动开关的航空接头适配器结构设计

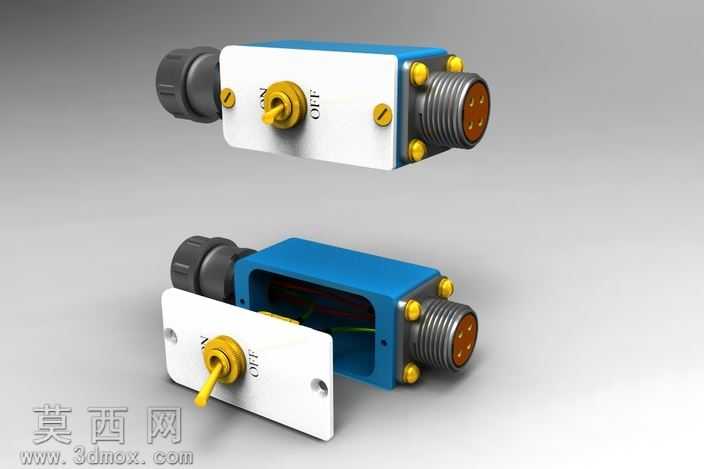

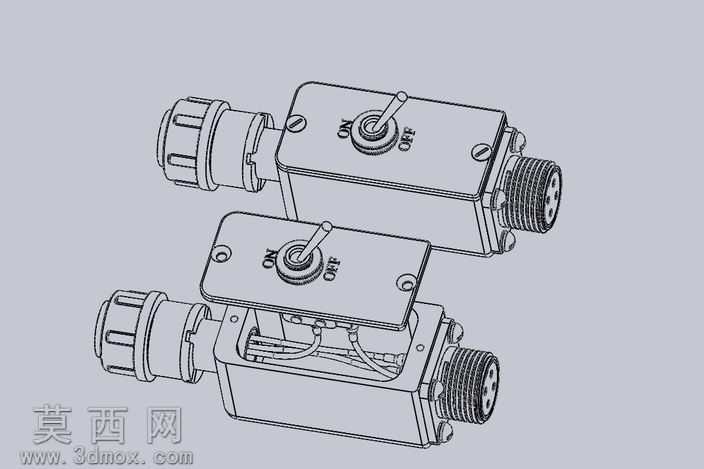

本作品为带通断控制功能的航空接头适配器三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据电气转接件的通用尺寸规范，确定适配器整体长宽高比例，优先完成外壳基体的草图绘制，通过拉伸、切除等基础特征生成上下分体式的盒体结构，上盖预留开关安装位与航空接头的穿接孔位，下壳体设置内部走线空腔与螺丝固定柱，保证上下盖装配后贴合紧密无错位。建模过程中对细节结构做了精细化处理：航空接头部分还原了外圈螺纹、插针端面、固定螺母的完整结构，接头与盒体衔接处做了限位凸台设计，避免接头安装后出现转动松脱；拨动开关部分还原了旋钮拨杆、档位标识、固定螺柱的细节，拨杆的转动角度做了限位约束，还原真实开关ON/OFF档位的转动行程；盒体四角的固定螺丝、侧边的走线接头都做了等比例还原，所有零件之间的装配间隙控制在合理公差范围内，保证虚拟装配时无干涉问题。渲染阶段采用KeyShot完成材质与场景搭建，外壳部分分别赋予哑光白色塑料与蓝色工程塑料材质，还原工业电气配件常用的壳体材质质感，金属部件如航空接头外壳、固定螺丝、开关金属基座赋予镀镍金属材质，拨杆采用黄铜金属材质，通过调整金属材质的粗糙度与反射参数，还原不同金属部件的表面质感差异；内部空腔渲染时做了半剖展示效果，可清晰看到盒体内部的走线空间与开关接线端的结构，场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，突出产品的结构轮廓与材质细节，避免阴影过重遮挡结构细节。设计思路上，这款适配器将通断开关与航空转接接头集成在同一盒体中，无需额外外接开关即可实现信号通路的手动控制，分体式外壳设计方便后期内部接线与维护，航空接头的选用保证了连接的稳定性与抗震性，适用于工业测试、临时信号转接等场景，整体结构紧凑，安装便捷，兼顾了实用性与结构可靠性，建模过程中所有特征均保留参数化历史记录，可根据实际使用需求调整接头规格、开关型号与壳体尺寸，具备较强的修改适配性。
