夹式半音阶乐器调音装置结构建模

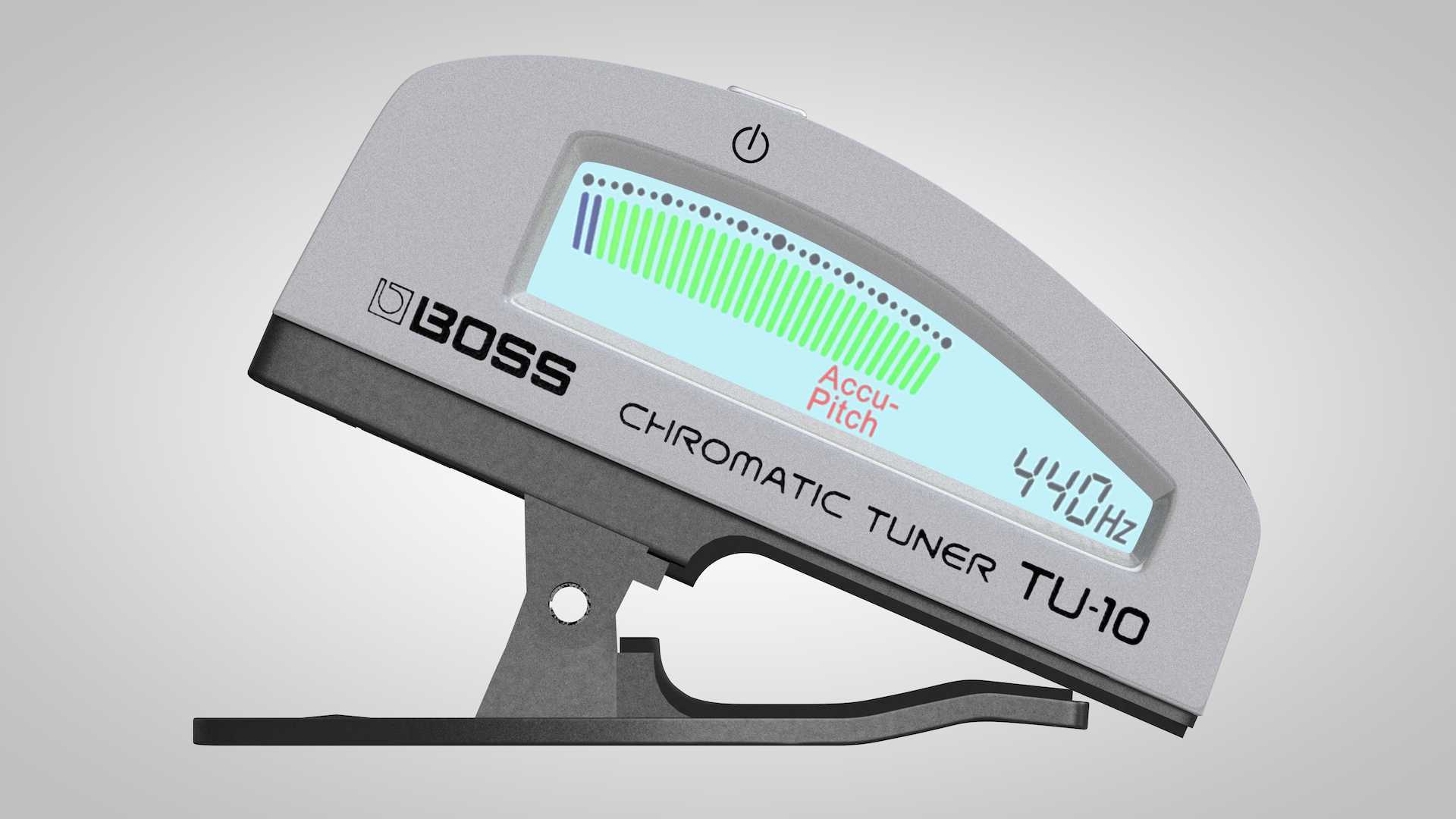

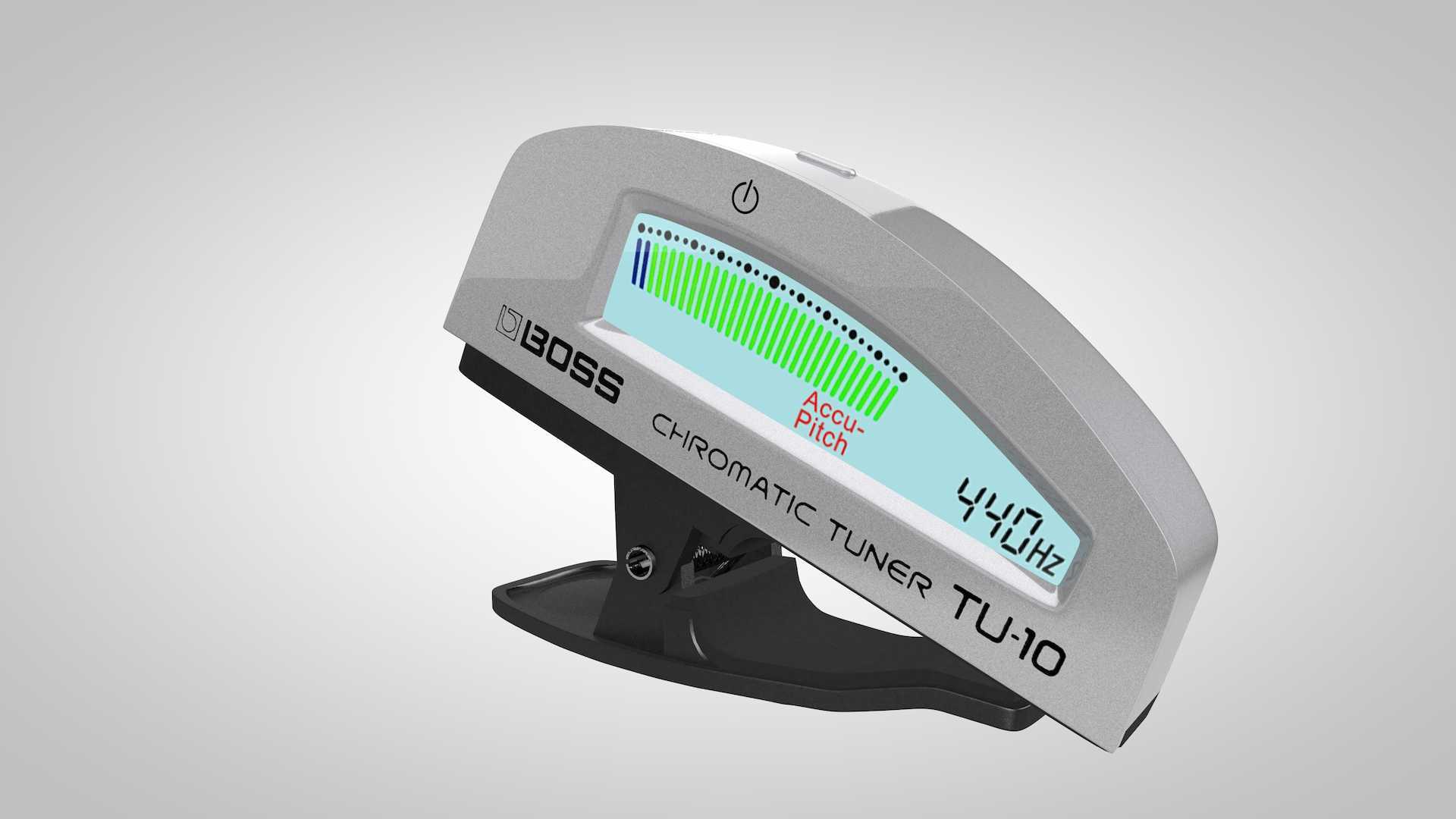

　　这款夹式半音阶调音装置，核心应用场景覆盖电声乐器、原声弦乐器的现场演奏、日常练琴、乐器调试全流程，区别于桌面式调音设备，夹装式的结构设计完全解放演奏者双手，无需额外放置台面，可直接固定在乐器琴头、音梁等振动传导位置，通过拾振结构捕捉乐器发声时的固体振动信号，规避环境杂音干扰，即便在嘈杂的排练室、演出现场也能完成精准音准校准。从功能特性来看，装置正面搭载点阵式音高指示条，配合数值显示区域可直接输出当前检测音高对应的频率值，音准偏差通过指示条的偏移方向直观呈现，偏高时指示条向右侧偏移、偏低时向左侧偏移，正中央位置即为标准音高，操作逻辑无需复杂学习，新手也能快速上手；侧边设置的触控式电源按键，采用凹陷式防误触设计，避免装夹、

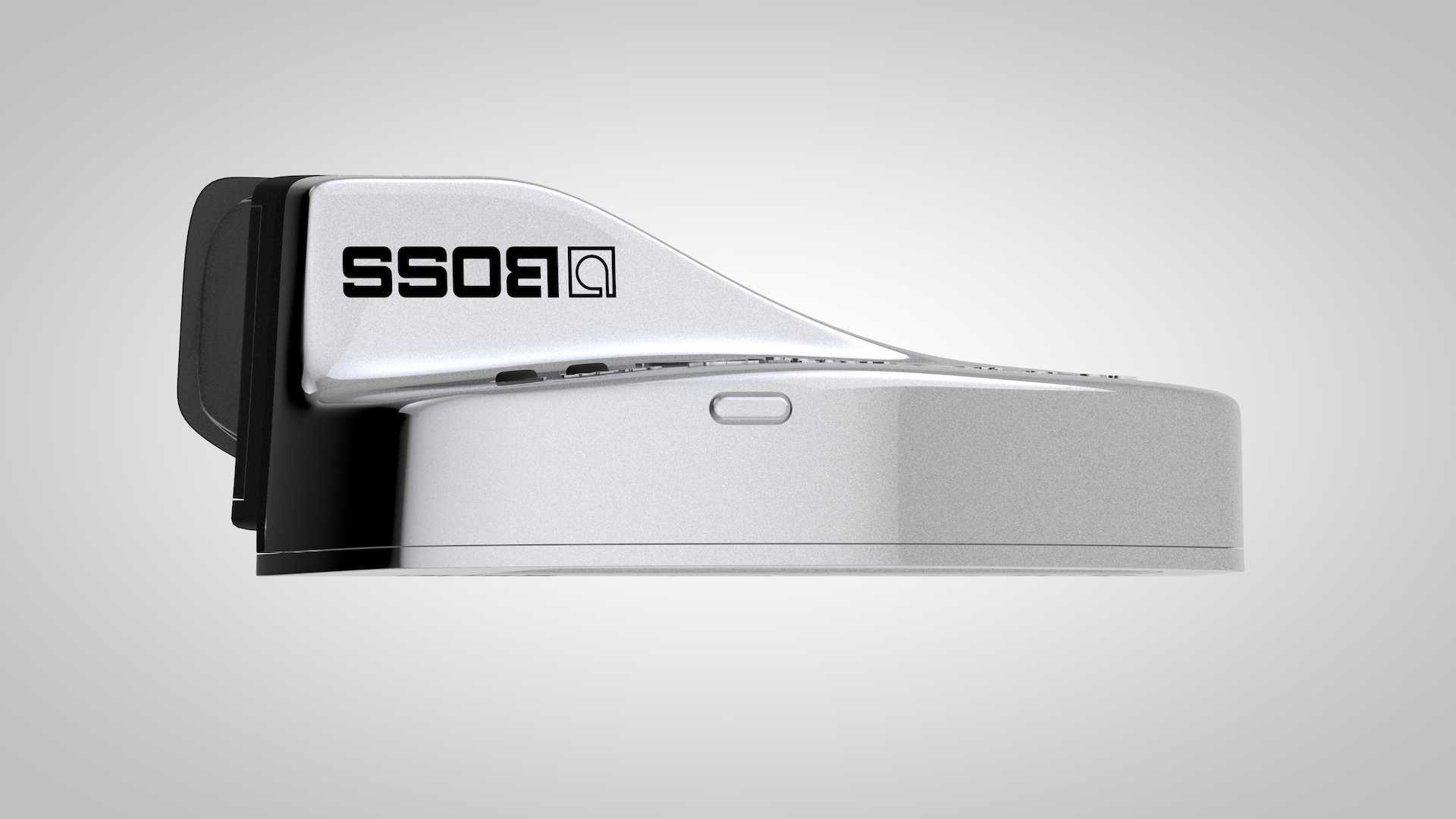

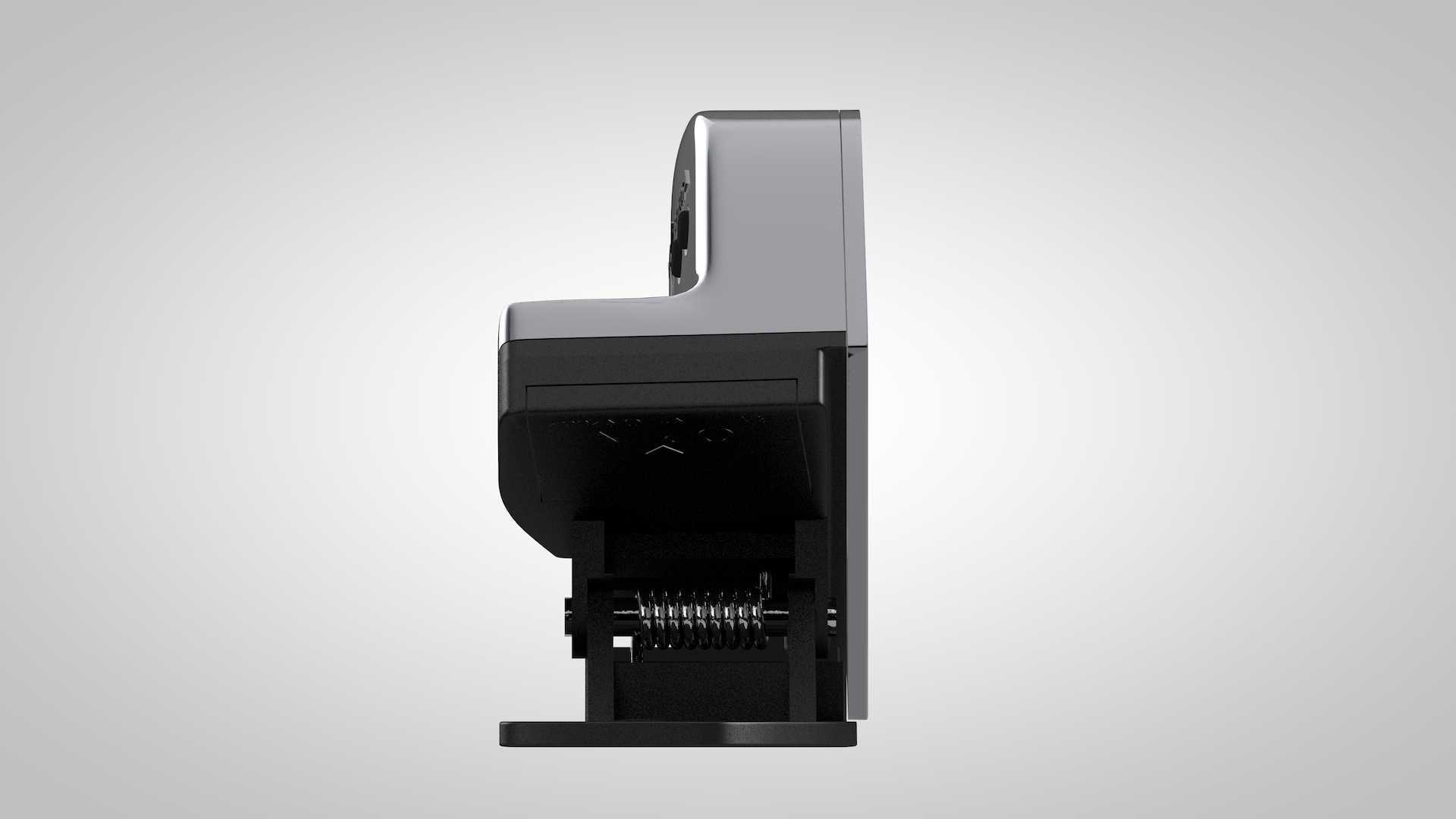

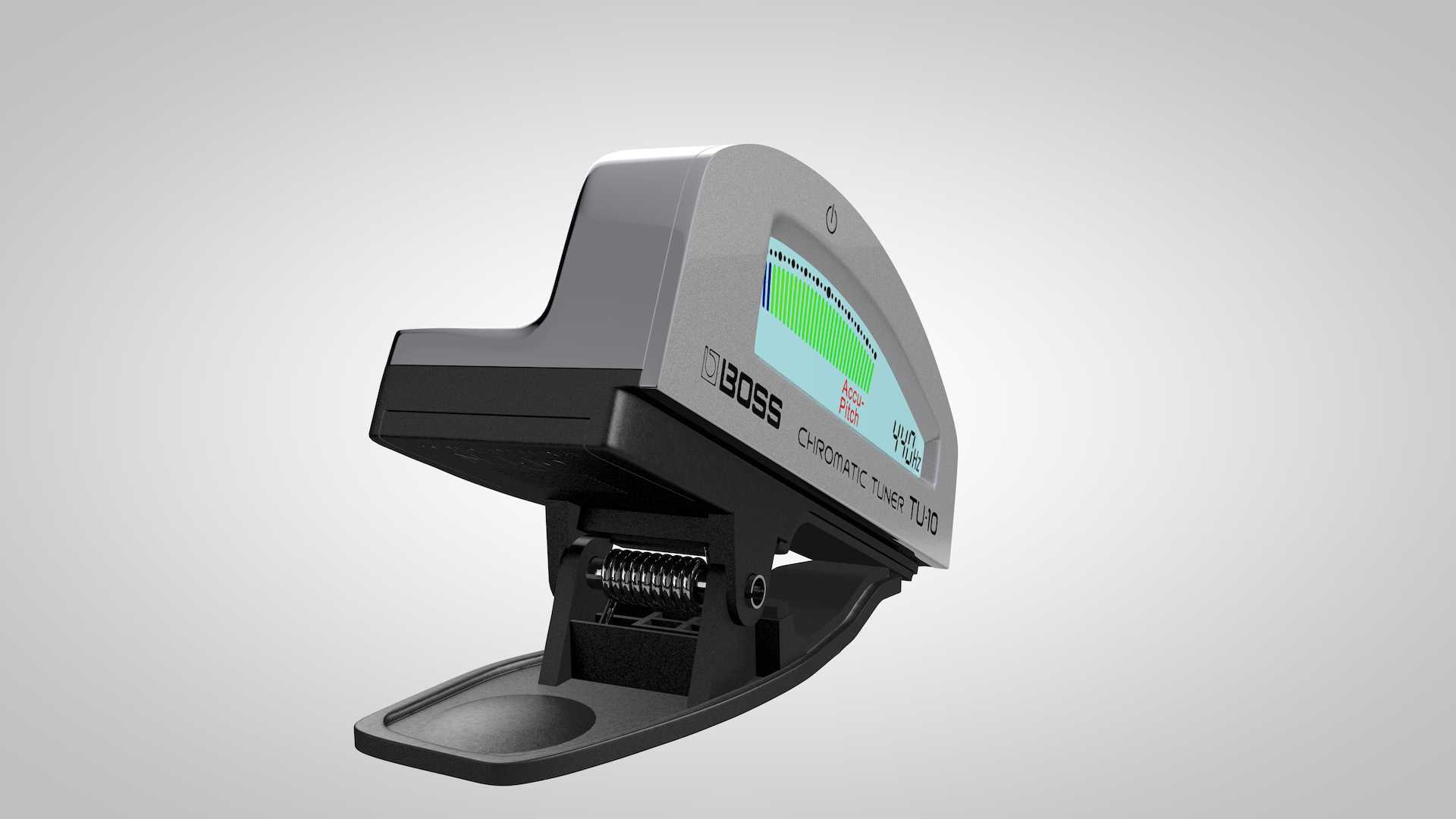

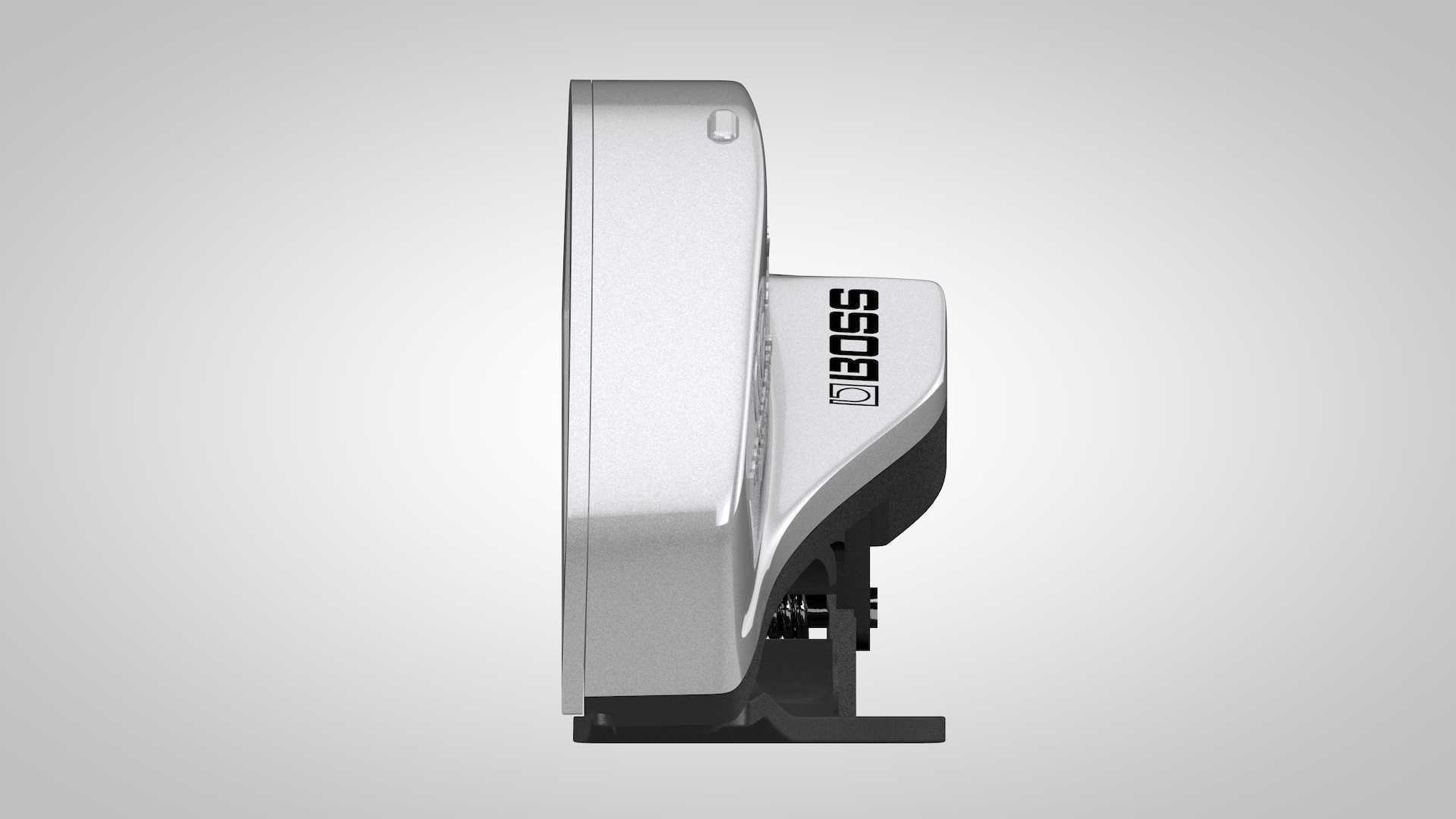

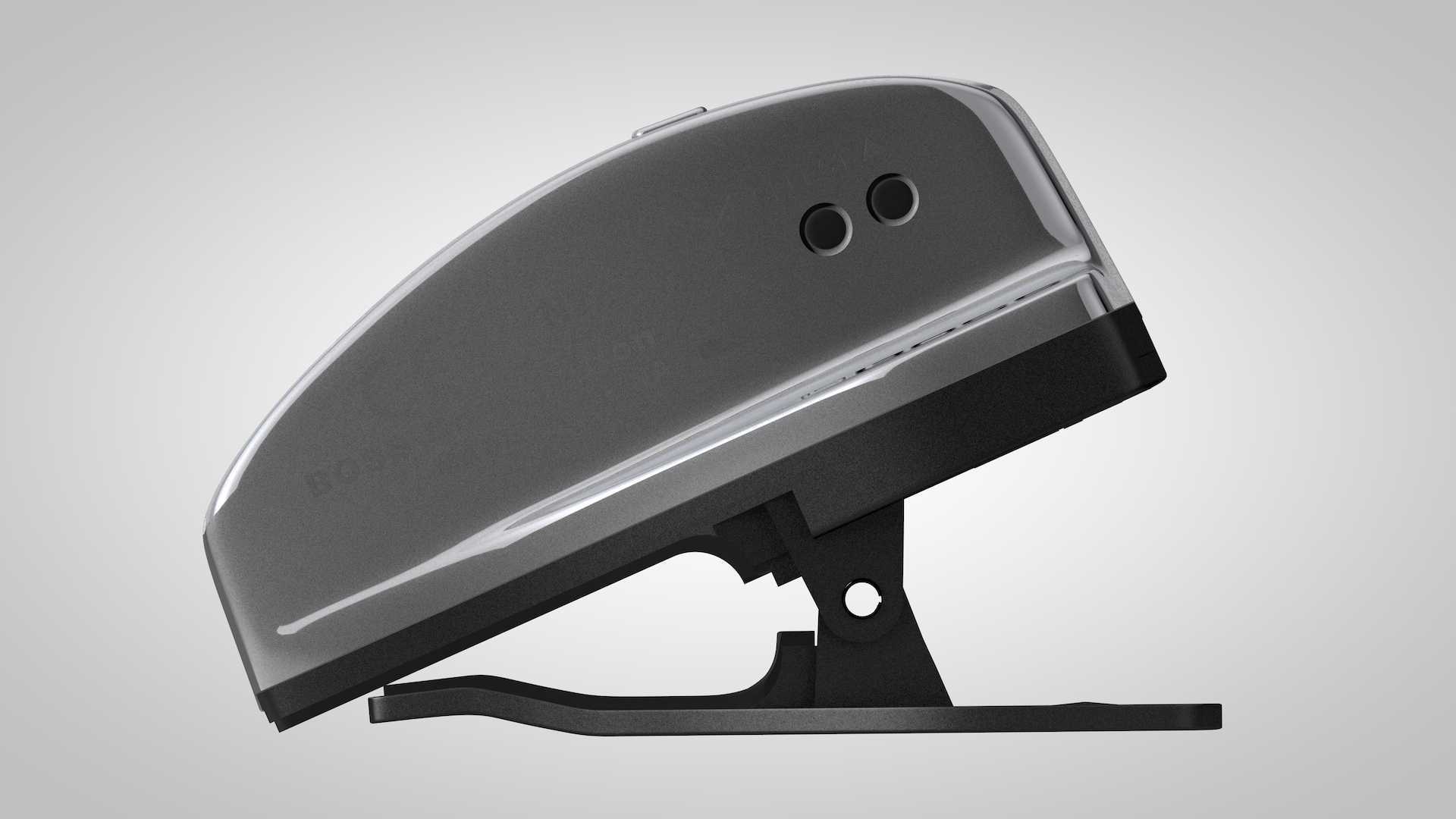

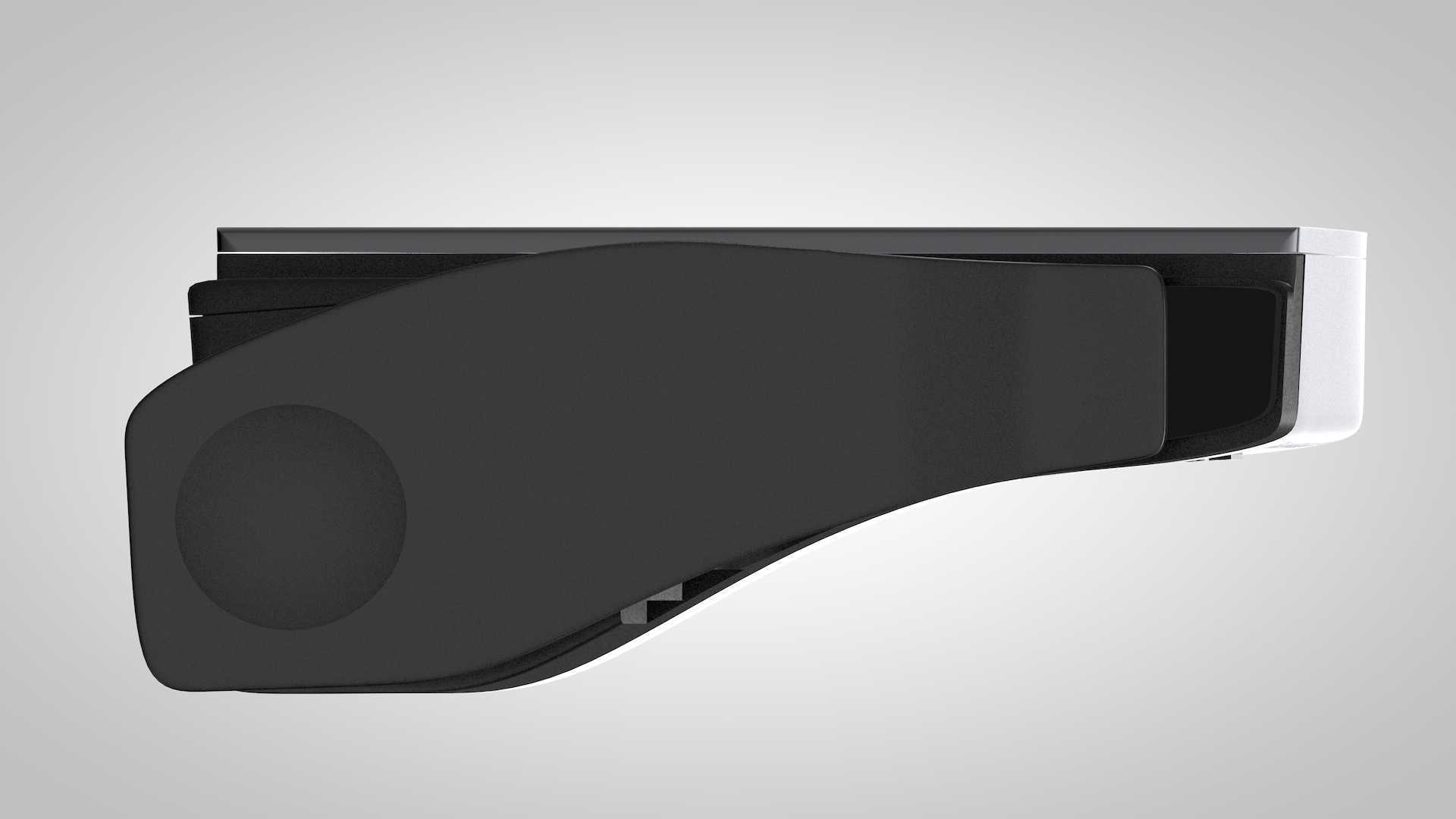

　　移动过程中误碰开关机。设计思路上，整体采用分体式铰接结构，上半部分为检测显示主机，下半部分为弹簧夹装基座，两者通过阻尼转轴连接，可实现0到180度范围内的角度调整，使用者可根据自身视线角度随意偏转显示面，无需调整身体姿态就能清晰读取数值；夹装基座内置扭簧结构，夹持力经过匹配调校，既可以保证在乐器振动过程中不会松脱滑落，又不会因为夹持力过大在乐器漆面留下压痕，夹口位置贴合乐器接触面做了圆弧过渡处理，接触端面预留软质缓冲垫的安装槽位，可搭配橡胶垫进一步提升夹持摩擦力同时保护乐器表面。外形尺寸方面，主机部分采用楔形流线造型，最厚处不超过22mm，整体重量控制在60g以内，装夹在琴头位置不会额外增加过多头部重量，避免影响持琴手感；

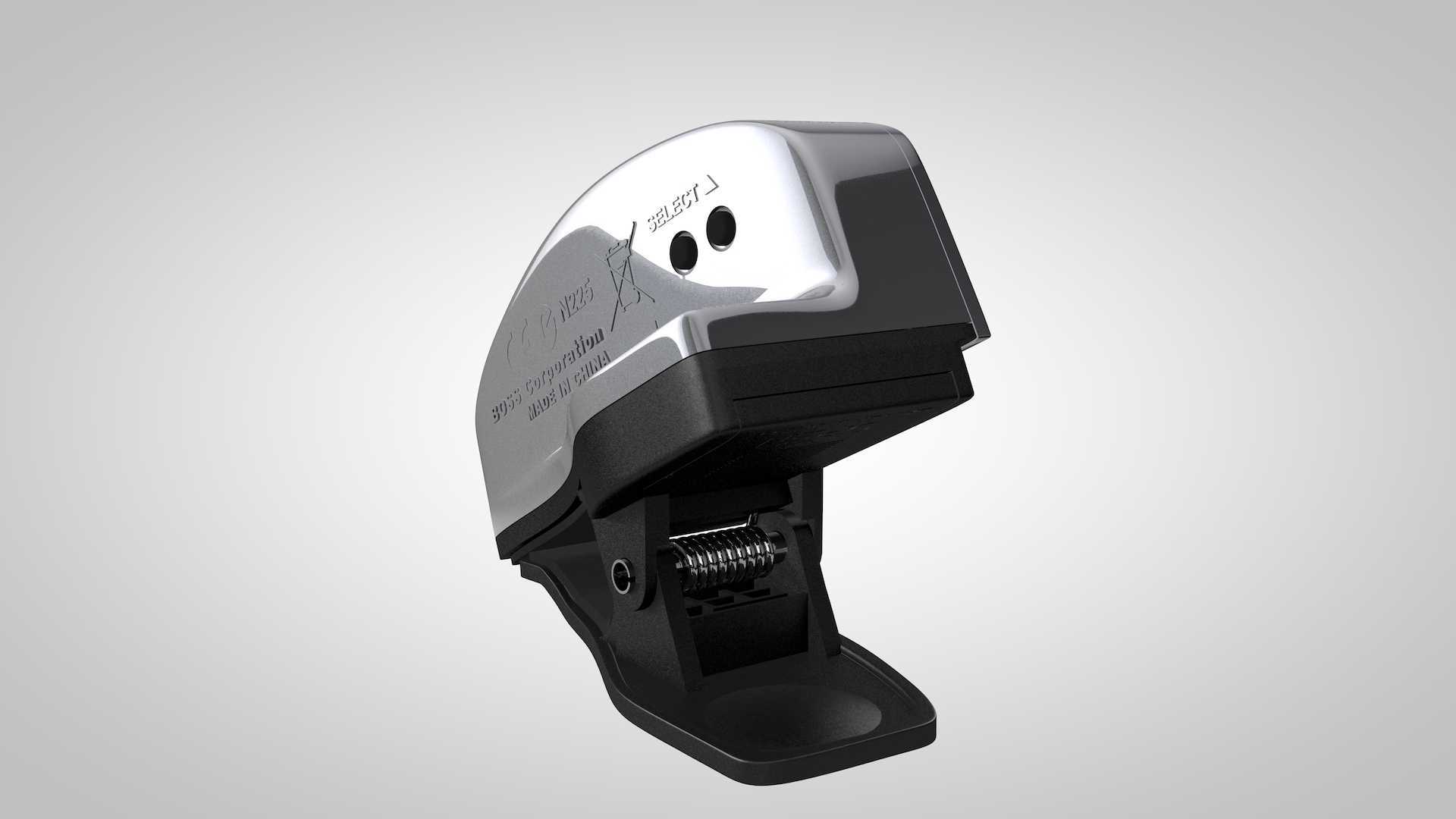

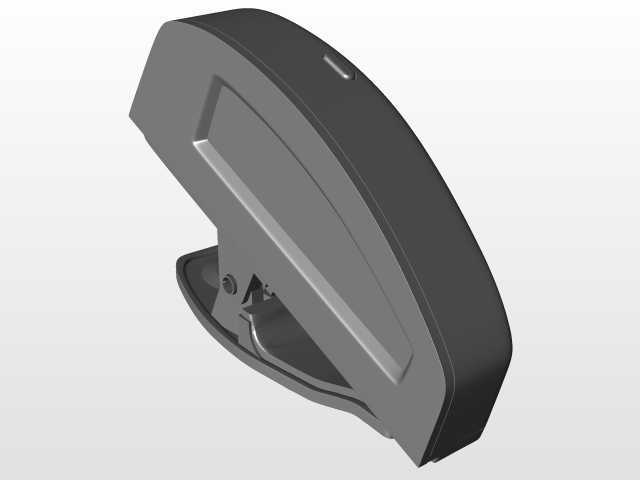

　　夹口的开合范围覆盖5mm到28mm，可适配民谣吉他、电吉他、尤克里里、小提琴等不同厚度琴头的装夹需求，安装边界上无需额外辅助固定结构，依靠自身扭簧夹持力即可完成固定，对安装位置的平整度要求较低，即便在带有弧度的琴头表面也能稳定贴合。结构建模过程中，重点还原了铰接位置的转轴配合公差，主机外壳的止口搭接结构，显示窗口的透明视窗安装位，以及夹座部分的扭簧安装腔、转轴定位孔等细节，所有卡扣、定位柱的尺寸都按照实际装配间隙预留，外壳的分型面位置沿着产品侧面的棱线布置，避免外观面出现明显合模线痕迹；内部PCB板的安装位预留了固定柱孔位，电池仓的位置设置在主机背部，采用滑盖式仓盖结构，更换电池无需拆解整机，日常维护便捷。从实际使用的工程角度考量，

　　这款装置的重心落在夹装接触面的中心位置，装夹后不会出现单侧偏沉导致的缓慢偏转，显示面的倾斜角度经过人体工学验证，正常持琴姿态下视线与显示面的夹角保持在15到30度之间，读取数值时无需刻意低头或抬臂，长时间练琴过程中随时可以快速扫一眼确认音准状态，不会打断演奏节奏。拾振传感器的安装位置紧贴夹座与主机的连接端面，可最大程度减少振动传导路径上的信号损耗，提升检测响应速度，拨弦后100ms内即可完成音高识别并刷新显示内容，满足快速调弦的使用需求。
