多功能液压护理病床结构设计

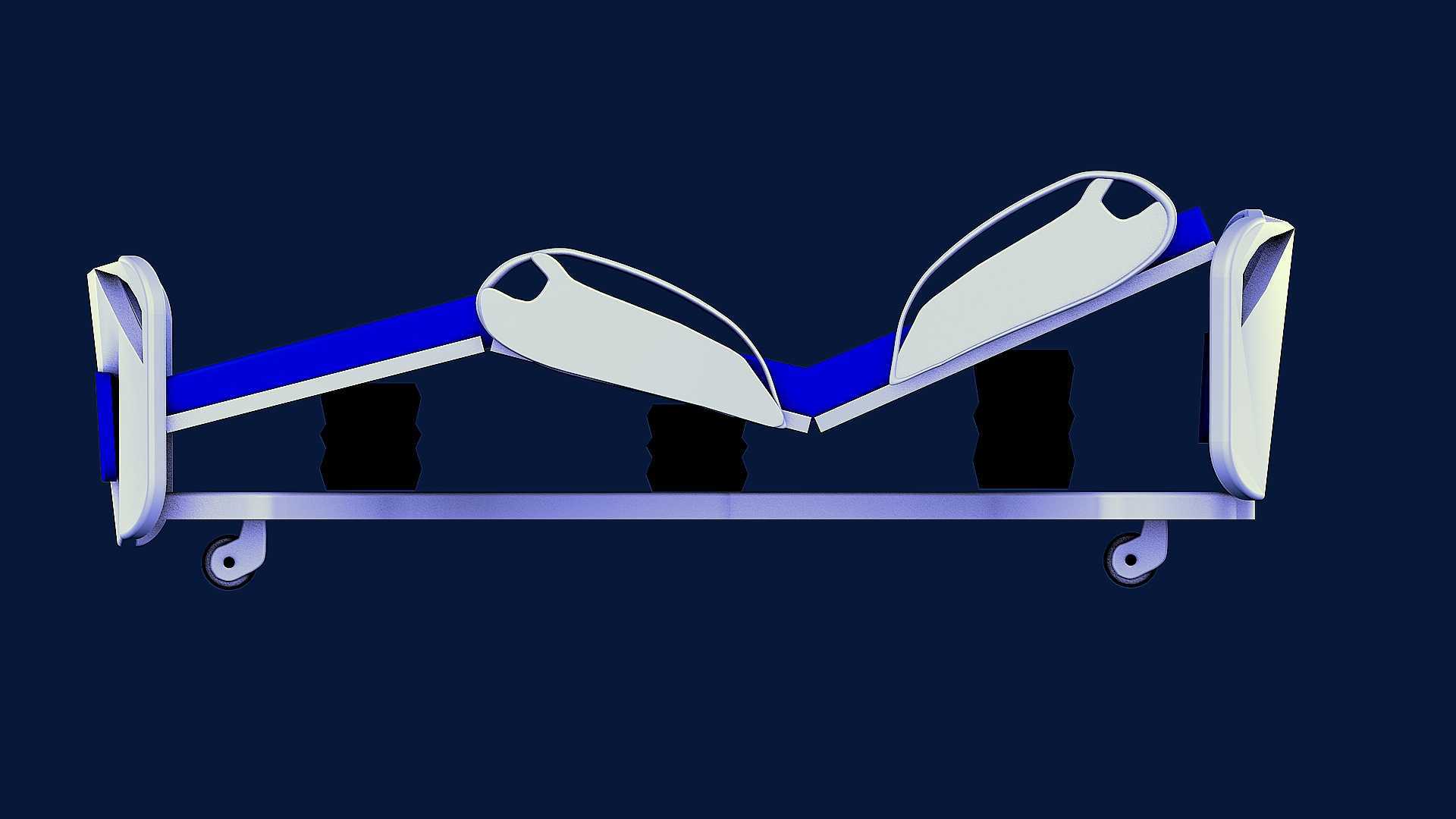

　　这款液压驱动的护理病床，核心服务于临床住院护理、术后康复照料、长期失能人员居家照护等场景，在综合医院住院部、康复专科机构、社区养老照料中心、家庭护理场景中都能适配使用，区别于普通固定平板病床，它通过液压传动实现多体位调节，能满足不同照护环节的体位需求，减少护理人员的体力消耗，同时提升卧床人员的使用舒适度。从功能特性来看，这款病床的床体采用分段式结构设计，分为背段、臀段、腿段三个可独立调节的床板单元，依靠布置在床架下方的液压执行元件提供驱动力，背段可实现0-75度范围内的抬升调节，能满足患者坐起进食、靠卧阅读、半卧排痰等需求，腿段可实现0-30度的抬升与下垂调节，配合背段角度调整可实现端坐、半卧、平卧、曲腿等多种体位，

　　避免长期平卧带来的压疮、下肢静脉血栓等卧床并发症。床体两侧配置了可翻转收放的防护栏，防护栏采用圆弧过渡的包覆设计，没有尖锐棱角，既可以在患者卧床时起到防坠床的防护作用，需要进行护理操作、转移患者时可将护栏向下翻折至床侧下方，不会占用床侧操作空间。床体四角配置了静音万向脚轮，脚轮带独立锁止结构，日常推移病床转运患者时滚动阻力小、噪音低，锁止后可将病床牢牢固定在指定位置，不会出现滑移偏移。床体头尾端的挡板采用快拆结构设计，需要进行床头急救、特殊护理操作时可快速拆卸挡板，拓展操作空间。从设计思路层面，这款病床在建模阶段优先考虑了结构强度与使用安全性的平衡，床架主体采用矩形钢管焊接成型的框架结构，受力节点处做了加强筋补强设计，

　　液压管路全部内置在床架空腔内部，既避免管路外露被磕碰损坏，也让床体外观更整洁，没有突出的管线结构。床板的铰接点全部采用自润滑轴套配合销轴连接，长期反复调节也不会出现卡滞、异响问题，液压驱动单元选用了带自锁功能的液压缸，调节到任意角度都可以实现位置锁定，不会出现床板自行下滑的安全隐患。外形尺寸方面，这款病床的整体外轮廓长度控制在2100mm，宽度为1000mm，床面离地高度在500mm，这个尺寸既符合国内医疗机构病房的通道宽度、病床间距的布局要求，也能适配常规的医用床上用品尺寸，安装时不需要对现有病房地面做特殊改造，脚轮的安装孔位采用通用标准间距，后期更换维护脚轮时不需要重新打孔适配。

　　床体的整体重心在全体位调节过程中始终落在四个脚轮的支撑边界内部，即使背段抬升到最大角度、腿段下垂到最低位置，整体重心偏移量也控制在安全范围内，不会出现侧翻风险。在细节设计上，床板表面预留了标准的床垫固定卡扣安装位，可适配厚度80-120mm的医用护理床垫，床架底部预留了引流袋挂钩、护理用品置物架的安装接口，后期可根据使用需求拓展附加功能，不需要对主体结构做二次改动。液压控制手柄布置在床侧护栏的易操作位置，护理人员不需要弯腰就可以完成所有体位调节操作，控制按键的力度经过调校，按压力度适中，不会出现误触触发调节的问题。
