战斗机多盘式刹车制动装置结构设计

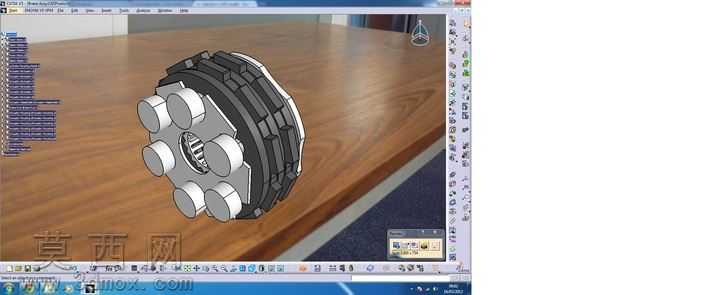

本作品为战斗机机轮刹车装置的三维结构设计，采用多盘式制动结构方案，适配航空飞行器高载荷、高制动效能的使用需求。建模阶段依托三维参数化设计软件完成全零件建模与整机装配，首先针对刹车装置的核心功能部件展开结构拆解：动盘组件与机轮轮毂联动，周向均匀布置的柱状活塞结构为制动提供均匀压紧力，静盘组件与起落架轴系固定，通过动静盘之间的摩擦作用实现机轮转速的快速降低。建模过程中严格遵循航空制动部件的设计规范，对转子盘的散热沟槽、定子盘的摩擦衬片安装位、中心花键轴的配合齿形、周向活塞的缸体配合间隙都做了精确的结构还原，所有配合面均按照实际装配公差要求预留合理间隙，保证装配体可完成正常的运动仿真演示。材质设置阶段针对不同部件的功能属性匹配对应材质：摩擦盘采用耐高温碳陶复合材料材质，金属结构件采用高强度航空铝合金与结构钢材质，密封件采用耐高低温的橡胶材质，渲染阶段调整各材质的粗糙度、反光度参数，还原金属构件的机加工质感、摩擦材料的粗糙颗粒质感，同时对装配体添加合理的环境光影，清晰展现各部件的层级装配关系。设计思路围绕航空刹车的核心性能需求展开，多盘式结构可在有限的径向空间内获得更大的摩擦接触面积，提升制动效能的同时缩短制动响应时间，周向均匀布置的压紧活塞可保证摩擦盘受力均匀，避免偏磨导致的制动性能衰减，中心花键连接结构可保证大扭矩传递过程中的连接可靠性，同时便于刹车组件的磨损更换与日常维护。整体模型完整还原了飞机刹车装置的核心结构与工作原理，可用于航空制动结构的教学演示、原理验证与结构优化参考，清晰展现了航空制动部件从功能需求到结构落地的完整设计逻辑。
