欧式复古金属质感靠背座椅结构设计

　　这个装饰头不是纯外观件，它同时是靠背立柱的封边结构，能避免管材切割后的锐边外露，也能提升立柱上端的结构强度，防止受力时出现劈裂。靠背的两道横撑，位置刚好对应人体胸椎和腰椎的倚靠区间，横撑和立柱的连接采用了嵌入式榫接加焊接的结构，建模时要预留0.2mm的焊接坡口，不能直接把两个构件面贴合，否则实际生产时焊料无法填充，连接强度达不到要求。座面是整板的微下沉结构，边缘做了15度的向下收边，这个收边一方面是避免座面边缘硌腿，另一方面是提升座面板的抗弯折能力，平板板材如果没有收边，长期受重中间容易下凹变形，做了收边后相当于给座面加了一圈加强筋，同等板材厚度下抗形变能力能提升40%左右。椅腿部分是前粗后细的车削造型，前腿带竖向的凹槽装饰，日常做民用家具结构建模时，这类带复古装饰线条的靠背椅是很常见的品类，和普通平板直腿椅不同，它的曲面构件多，装饰性结构和受力结构是整合在一起的，建模时不能只做外观面片，要把实际生产的壁厚、连接位都考虑进去。先从应用场景说，这类椅型多用于欧式风格的餐厅、会所接待区、复古主题的民宿空间，也有部分会用作书房的书椅，因为靠背有横向支撑，久坐时腰部能得到依托，不像无靠背凳需要全程维持腰背发力。实际使用中，椅架需要承担的静载荷按照民用家具标准要达到120kg以上，动态侧倾载荷也要满足反复推拉1000次无结构松动，所以建模时各个构件的连接位不能做虚位。设计思路上，这款椅的靠背立柱是带流畅外弧的S型弯件，不是直料弯折，上端做了卷边装饰头，

　　这个凹槽除了装饰作用，也能在视觉上弱化椅腿的厚重感，同时凹槽的棱线能提升椅腿的轴向抗扭能力，后腿是向后微倾的直弧件，倾斜角度控制在7度左右，这个角度是经过受力测算的，人向后靠时重心后移，后腿的倾斜角度能把载荷分散到地面接触点，不会出现椅腿翘边甚至后翻的情况。安装边界方面，这款椅的整体座高控制在450mm，符合民用家具的通用座高要求，座面宽度480mm，深度420mm，靠背总高度890mm，安装时四个椅腿的地面接触点要做防滑脚垫的安装位，预留3mm深的沉孔，用来嵌装橡胶脚垫，避免拖动时刮花地面，也能减少拖动噪音。构件之间的连接，座面板和椅腿、靠背立柱的连接位，都预留了螺丝孔位，孔位做沉头处理，安装后螺丝头不会外露，不会勾刮衣物。

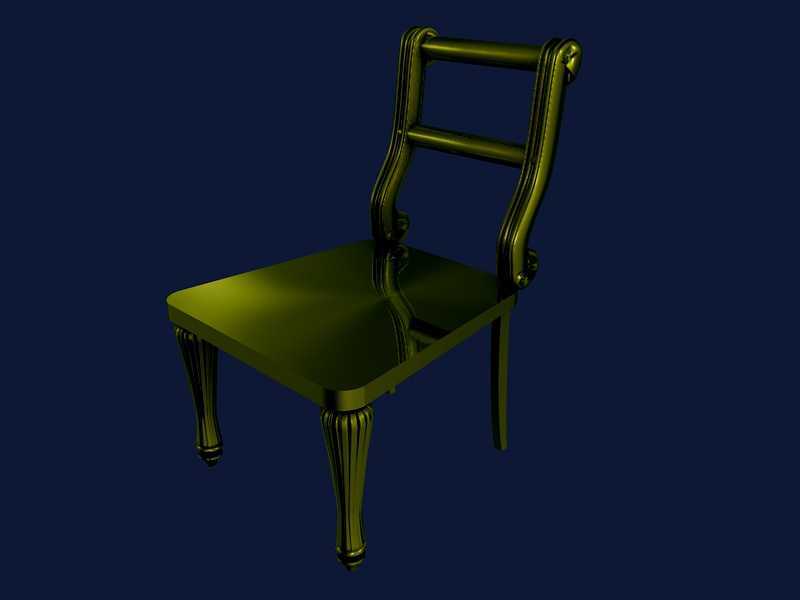

　　建模过程中要注意所有曲面的曲率连续，尤其是靠背立柱和椅腿衔接的位置，是顺滑的过渡曲面，没有硬折角，一方面是外观流畅，另一方面是避免应力集中，硬折角位置在长期受力时容易出现应力开裂，过渡圆角的半径不小于8mm，能有效分散载荷。另外，这款椅的金属表面是做抛光镀色处理，所以建模时所有外表面的面质量要达到G2连续，不能有面片褶皱、法线反转的问题，否则后续做渲染或者加工编程时会出现表面瑕疵。实际生产中，这类椅架如果采用金属铸造工艺，建模时还要预留1.5%的收缩率，各个壁厚控制在3-5mm，不能出现壁厚突变，防止铸造时出现缩孔、冷隔缺陷；如果是采用金属管材弯折焊接工艺，弯管位置的曲率半径不能小于管材直径的2.5倍，避免弯折处出现管壁瘪陷、

　　开裂的问题。从结构合理性来说，这款椅没有多余的装饰构件，所有的造型线条都同时兼顾了外观和结构强度，比如前腿的凹槽、靠背的卷边、座面的收边，都是外观与功能结合的设计，不是为了造型额外添加的独立装饰件，这样能减少生产时的零件数量，降低装配难度，也减少后续使用中装饰件脱落的风险。在做三维结构校验时，要重点校核几个受力点：一是靠背横撑和立柱的连接位，模拟人向后靠时施加300N的水平推力，看连接位的应力是否超过材料的屈服强度；二是前腿和座面的连接位，模拟人落座时的冲击载荷，施加1000N的瞬时垂直力，看连接位是否有结构失效风险；三是后腿的倾斜角度，模拟人重心完全靠在靠背最上端时，整机的倾覆力矩是否在安全范围内，确保后倾角度不会导致翻倒。另外，椅腿的四个接触点要在同一水平面上，建模时要做平面度校验，误差控制在0.5mm以内，否则放置在平整地面上会出现晃动感，影响使用体验。
