焚烧热油生产生物质热电厂成套装置

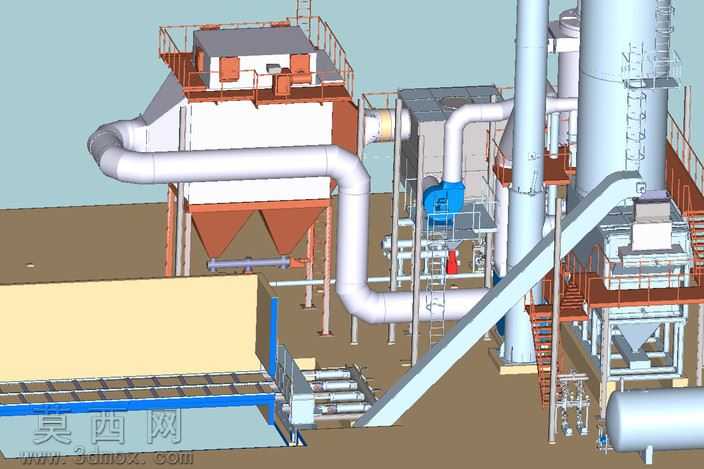

本套三维模型完整还原了焚烧与热油生产生物质热电厂的核心生产装置布局，建模过程严格遵循工业厂区设计规范，以1:1等比例还原各功能单元的相对位置与连接关系。建模阶段首先搭建整体厂区的地面基准与标高体系，依次完成主体焚烧反应单元、热油换热单元、烟气处理单元、物料输送单元的主体结构建模，对各单元的支撑钢架、操作平台、爬梯护栏均做了精细化结构还原，确保钢架的型材规格、平台的承重结构、护栏的安全高度均符合工业设计标准。管道系统建模时严格按照工艺流向梳理管线走向，区分不同功能的管道管径、连接方式，对弯头、三通、法兰等管道连接件做了细节刻画，还原了管道与设备接口的精准对接关系，避免出现管线错位、穿模等问题。设备建模部分，对焚烧炉的炉体结构、灰斗出料结构、顶部检修平台，热油储罐的罐体结构、附属接口，烟气处理单元的风机、除尘箱体、排气烟囱，以及物料输送的斜向输送带、辊道输送结构均做了分层建模，清晰呈现各设备的内部腔体与外部附属部件的装配关系。材质渲染阶段，根据工业场景的真实材质属性赋予对应材质：钢架平台采用哑光防锈漆金属材质，管道根据输送介质区分白色保温外层、银灰色金属裸管材质，设备箱体采用橙白配色的工业涂装材质，地面采用水泥哑光材质，输送带采用深色橡胶材质，通过材质区分清晰呈现不同部件的功能属性。设计思路上以工艺生产流程为核心逻辑排布设备位置，让物料输送、焚烧反应、热油产出、烟气处理的流程动线清晰顺畅，操作平台围绕核心设备设置，预留出足够的检修操作空间，管道排布遵循短捷顺畅的原则减少不必要的弯折，既还原了真实热电厂的生产布局逻辑，也通过三维可视化的方式清晰呈现了整套装置的结构组成与装配关系，可用于生物质热电项目的方案展示、工艺讲解、布局参考等场景。
