垫片级进冲压模具三维设计模型

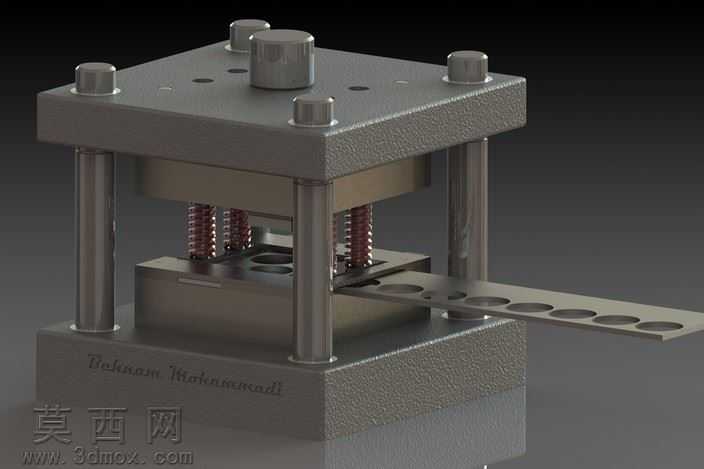

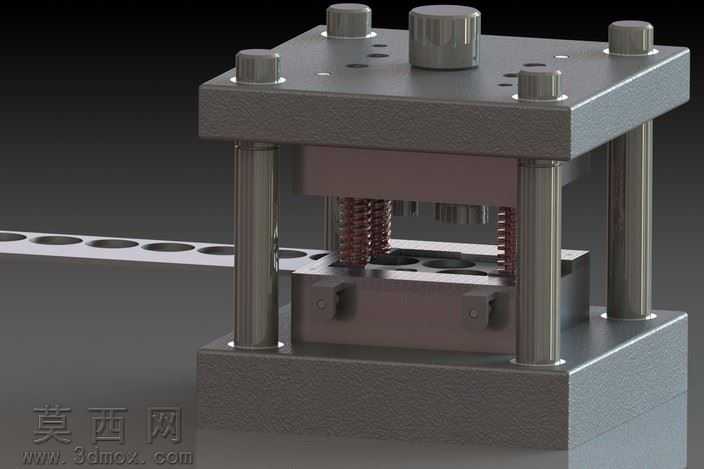

本模型为垫片加工专用的级进冲压模具，采用SolidWorks完成全参数化三维建模，整体结构遵循标准冷冲模架设计规范，建模过程中对每一处装配间隙、配合公差都做了严谨的参数约束，可直接用于结构验证与工艺推演。模型渲染阶段采用金属质感材质体系，上下模座、导柱导套、凸模固定板、卸料板等核心结构件分别赋予不同的金属材质表现：模座采用铸铁哑光材质还原厚重的基座质感，导柱导套采用抛光合金钢材质体现高精度配合面的光洁特性，卸料弹簧采用弹簧钢暗红氧化质感，紧固螺栓采用发黑处理的标准件材质，整体渲染光影层次分明，清晰区分不同功能部件的边界与装配关系。从结构设计来看，该级进模采用标准四导柱模架保证冲压过程的运动精度，导柱与导套采用间隙配合设计，可承受高速连续冲压的侧向力；上模部分设置独立的凸模安装工位，对应垫片的冲孔与落料工序，卸料板内置等高套筒与矩形卸料弹簧，可在冲压回程时平稳将条料从凸模上卸下，避免带料问题；下模部分设置对应凹模镶块，与凸模保持合理冲裁间隙，保证垫片断面质量。送料方向沿模具长度方向布置，条料通过导料板定位，步距定位精准，可实现带料连续送进，依次完成冲孔、成型、落料的多工序连续作业，无需多次定位装夹，大幅提升垫片的生产效率。设计思路围绕简单圆垫片的大批量生产需求展开，作为入门级级进模设计案例，结构简洁实用，没有冗余的复杂机构，既完整还原了级进模的核心工作逻辑，又兼顾了加工制造的工艺性，所有非标准件都具备可加工性，标准件全部采用通用五金标准件规格，方便实际生产时的采购与装配。模型完整还原了模具的开合状态，可通过运动仿真模拟完整冲压行程，直观展示条料从送进到成品垫片落料的全流程，对于学习级进模结构设计、冷冲压工艺排布具备较高的参考价值，可作为五金冲压模具设计的教学案例，也可在此基础上调整参数适配不同规格垫片的冲压生产需求。
