卡车副车架连接结构三维设计模型

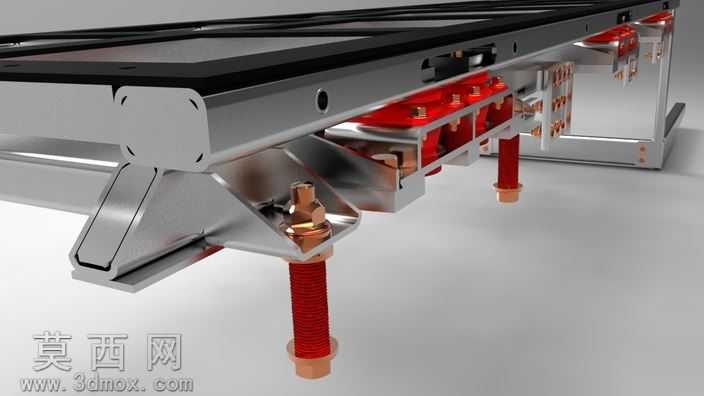

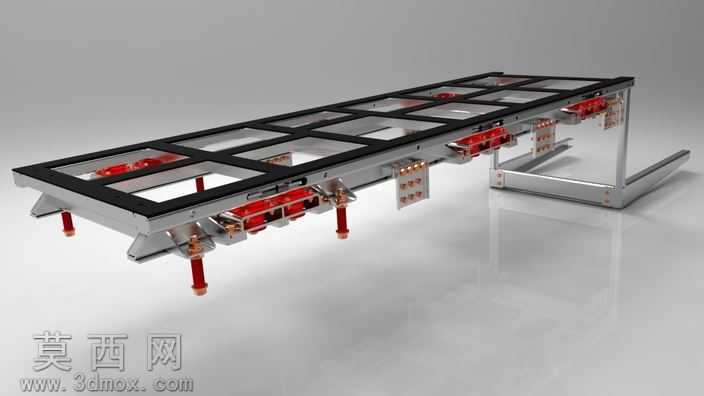

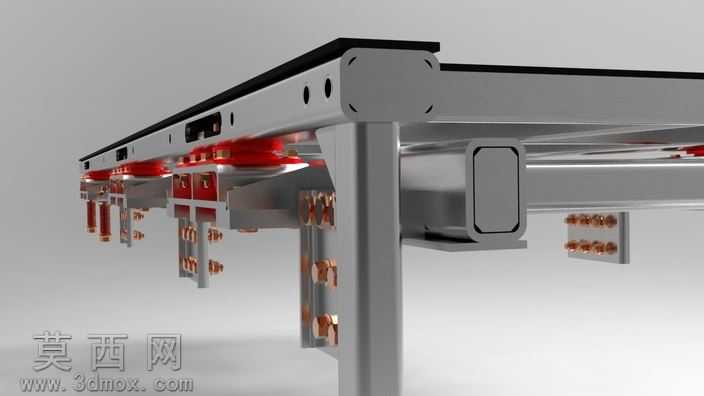

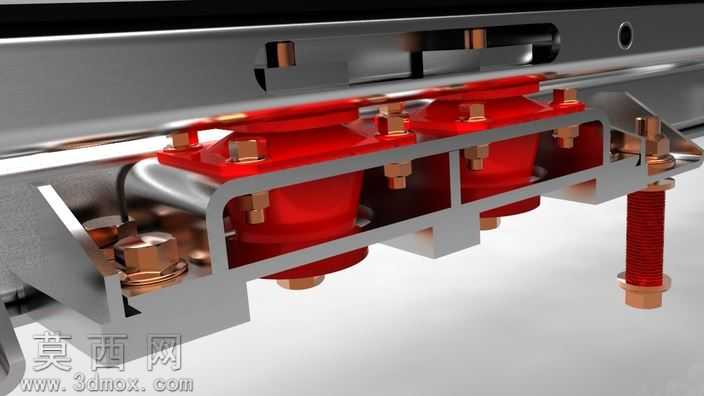

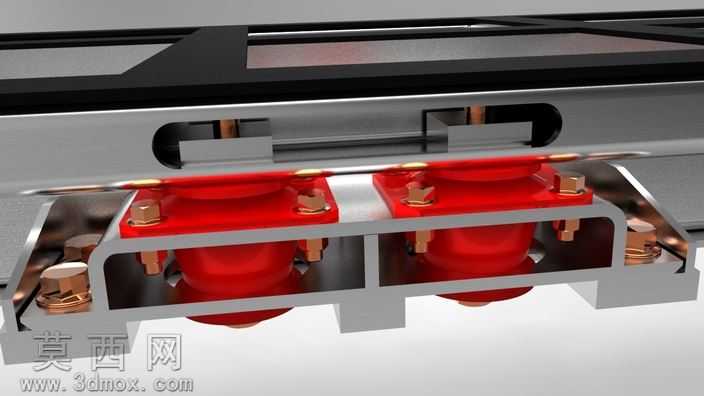

本模型为卡车副车架连接结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循卡车底盘装配的尺寸公差要求，对每一处连接点位、支撑结构都做了精准的尺寸约束，确保各部件之间不存在干涉问题，可直接用于装配验证环节。模型整体采用框架式结构设计，主体承载框架为矩形格构布局，通过纵横交错的梁体拼接形成稳定的承载平面，能够均匀分散上装部件传递的载荷，避免局部应力集中导致的结构变形。在连接结构设计上，采用圆锥形插销结构实现副车架与主车架的灵活对接，插销部位做了导向锥面处理，装配时可自动找正对接位置，降低现场装配的对位难度，同时插销配套设置了锁止固定结构，能够在车辆行驶过程中避免连接松脱，保障车架连接的可靠性。模型中对支撑支脚、管线固定座、缓冲安装位等附属结构也做了完整还原，支撑支脚带有可调高度的螺纹结构，可适配不同高度的装配需求，管线固定座预留了标准安装孔位，方便后续气路、电路管线的排布固定。渲染阶段对不同部件赋予了差异化材质，主体梁体采用金属钢材材质，还原了冷轧钢板的哑光金属质感，连接部件做了金属电镀效果处理，支撑脚垫采用橡胶材质表现，缓冲部件则使用红色工程塑料材质区分，通过材质差异清晰展现各部件的功能分区，整体渲染效果光影过渡自然，结构细节清晰可辨。设计过程中充分考虑了部件的可拆卸性，所有连接点位都预留了标准紧固件的安装空间，方便后期的维护拆装，同时框架结构的镂空设计在保证结构强度的前提下有效降低了整体自重，符合商用车轻量化的设计趋势，可用于卡车底盘改装、上装匹配设计的参考，也可作为商用车结构教学的演示模型使用。
