itead游戏操纵杆盾板1:1复刻三维设计

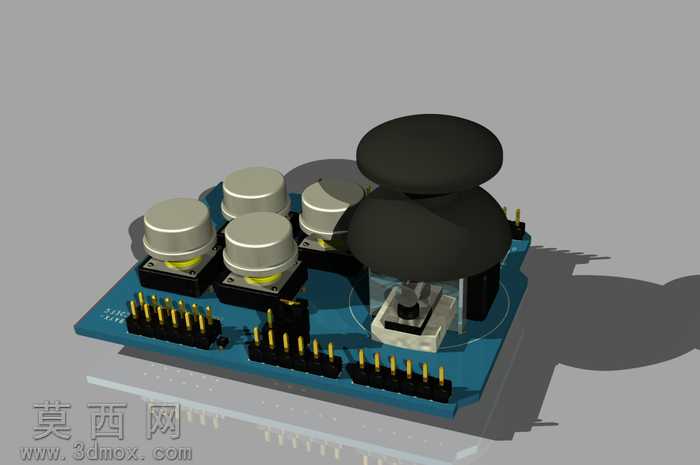

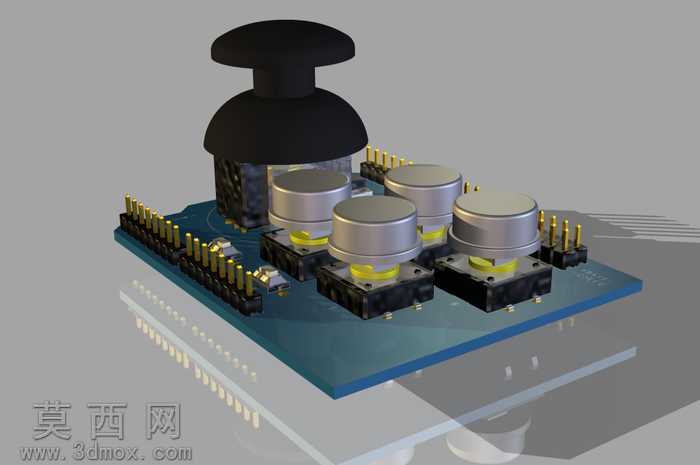

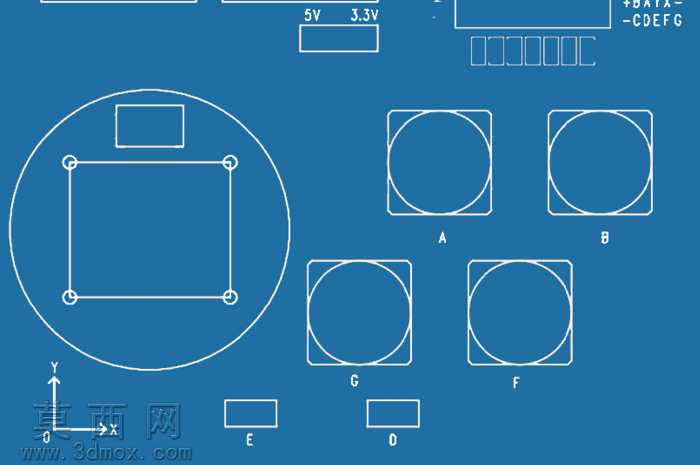

本作品为itead操纵杆盾牌的1:1比例三维建模设计，整体建模过程严格遵循实物尺寸比例进行还原，首先在三维建模环境中完成PCB基板的基础轮廓搭建，精准还原蓝色基板的外形尺寸、边缘倒角以及板上安装孔位的定位，确保基板的平面度与实物完全一致。针对板载的操纵杆组件，建模时拆分了底座、摇杆转轴、顶部蘑菇头操作帽三个独立结构件，还原了操纵杆的可摆动结构特征，顶部两层叠加的黑色操作帽分别做了曲面弧度处理，还原实物的握持触感造型，操作帽与底座的衔接处做了间隙预留，还原真实装配的活动空间。板载的四个银色按键组件，分别还原了黑色塑料底座、黄色缓冲垫层、银色金属按键帽的分层结构，每个按键的引脚排布、定位凸点都做了精细化建模，按键帽的顶部圆弧倒角、侧面防滑纹理都按照实物特征进行还原，确保视觉上的真实感。板边的排针组件建模时，区分了黑色塑料排座与金色金属插针两部分，每一根插针的长度、直径、间距都严格按照标准排针参数制作，插针的排列整齐度、排座的卡槽结构都做了细节刻画，还原接插件的真实形态。渲染阶段采用哑光蓝作为PCB基板的基础材质，模拟真实电路板的阻焊层质感，金属插针赋予亮面金色金属材质，还原镀金插针的光泽感，按键帽采用半哑光银色金属材质搭配黑色哑光塑料底座，操纵杆的黑色操作帽采用类肤哑光黑材质，模拟实物的磨砂触感。场景布光采用柔和的侧上方主光源搭配辅助补光，投射出柔和的阴影，突出各个组件的立体层次，基板表面的丝印区域预留了对应位置，还原电路板的标识特征。整个建模过程从单个元器件到整体装配都遵循实物的装配逻辑，各个组件的安装位置、相对高度都完全匹配实物，既保证了外观的高度还原，也清晰呈现了操纵杆盾板的整体结构布局，可用于游戏外设结构展示、电子模块教学演示等场景。
