卧式壳管式换热设备三维结构设计

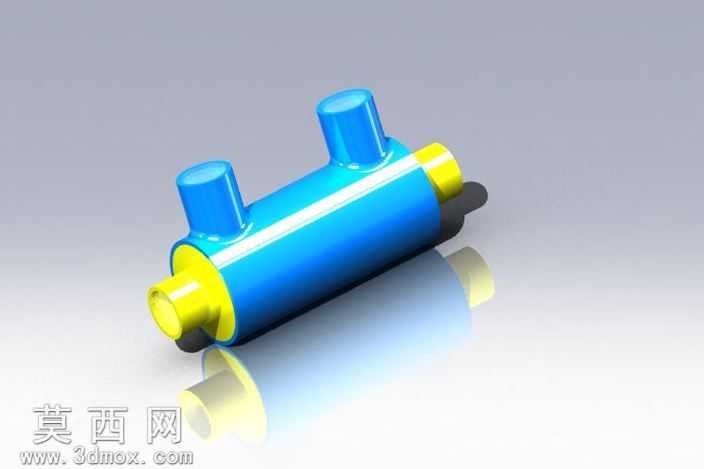

本作品为卧式壳管式换热器的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准轴为核心定位参考，绘制壳体主体的回转截面草图，通过凸台拉伸与旋转命令生成圆柱形承压外壳，严格控制壳体壁厚参数以匹配常规低压换热工况的承压需求。针对两端的管箱接口与介质进出口结构，先在壳体对应位置建立垂直于壳体轴线的基准面，绘制圆形接口截面后通过拉伸凸台生成两个顶部竖向介质接口、两个端部横向介质接口，所有接口与壳体的衔接位置均添加圆角过渡特征，避免应力集中问题，同时还原实际加工中的焊接过渡结构。管程与壳程的分隔结构通过拉伸切除与薄壁特征完成，在壳体内部预留换热管束的安装空间，端部的黄色端盖结构单独建模后通过配合命令完成装配，端盖与壳体的衔接处添加密封槽的简化特征，还原设备的密封装配逻辑。渲染阶段采用Keyshot完成材质与场景搭建，壳体主体赋予亮蓝色工程塑料质感的非金属涂层材质，模拟工业设备常用的防腐涂层外观，端盖与接口端部赋予亮黄色硬质工程塑料材质，通过色彩区分不同功能部件，提升结构辨识度；场景采用浅灰色渐变背景，添加柔和的顶光与侧光组合，开启地面反射效果，让模型呈现出清晰的倒影，增强三维展示的立体感与真实感。设计过程中遵循换热器的常规布局逻辑，采用卧式布置形式降低设备安装的空间占用，两个顶部接口作为壳程介质的进出口，两个端部接口作为管程介质的进出口，实现两种介质的逆流换热布局，提升换热效率；所有结构的尺寸比例参考常规小型壳管式换热器的参数设定，各部件的衔接位置无干涉问题，可直接用于结构展示、教学演示或后续的工程图纸导出。模型的细节处理上，对所有棱边添加了0.5mm的圆角特征，避免尖锐棱角带来的视觉突兀感，同时还原实际产品的工艺特征；接口端部添加了轻微的拔模斜度，模拟实际注塑或铸造加工的工艺特征，让模型更贴近真实工业产品的形态。
