人体肩胛骨解剖结构三维建模作品

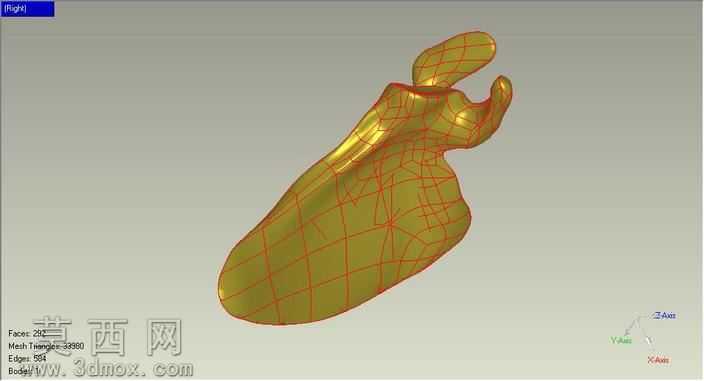

本作品为人体肩胛骨的高精度三维建模成果，建模过程依托逆向建模技术路径，以真实人体CT断层扫描影像数据作为基础数据源，通过geomagic类逆向建模工具完成表面模型的重构工作。建模初始阶段，先对CT影像数据进行阈值分割、区域生长等预处理操作，精准提取肩胛骨区域的骨骼轮廓点云数据，剔除周围软组织、扫描噪点等无效数据，保证初始点云能够完整还原肩胛骨的整体形态与边界特征。在表面重构环节，采用多边形网格逐步优化的建模逻辑，先通过点云封装生成初始粗糙网格，再对网格进行平滑、补洞、特征强化处理：针对肩胛骨的肩峰、喙突、关节盂等关键解剖特征区域，进行网格细分与曲率匹配调整，确保这些标志性结构的形态、角度、相对位置与真实人体解剖结构完全一致，避免特征失真；对肩胛骨体部的大面积平缓曲面，则通过网格精简优化面数分布，在保证曲面光滑连续的同时控制整体模型的面数规模，兼顾模型精度与后续使用的运行效率。材质与渲染表现上，模型采用半透明类骨质材质进行效果呈现，材质参数调整为带有微弱暖金色调的半透明质感，同时叠加红色网格线显示模型的拓扑结构，既能够直观展示骨骼的曲面形态与厚度变化，也可以清晰呈现模型的网格布线逻辑，方便使用者观察模型的拓扑合理性。模型完整还原了肩胛骨的整体解剖结构：包括三角形的肩胛骨体、向上方延伸的肩峰结构、向前突出的喙突、外侧与肱骨相关节的关节盂、上下走行的肩胛冈等标志性结构，各结构之间的过渡曲面自然流畅，没有生硬的建模棱角，骨面的自然起伏、边缘的厚薄变化都得到了精准还原，符合真实人体肩胛骨的生物形态特征。从设计思路来看，本模型的核心定位是服务于医疗解剖教学、骨科手术术前规划、骨科植入物设计参考等专业场景，因此建模全程以解剖精度为核心标准，所有结构比例、形态特征均严格参照真实人体骨骼数据，没有进行艺术化夸张或简化处理，能够为相关医疗、教学、研发场景提供精准的三维数字模型参考，可直接导入各类三维软件进行后续的剖切分析、3D打印、虚拟仿真等操作。
