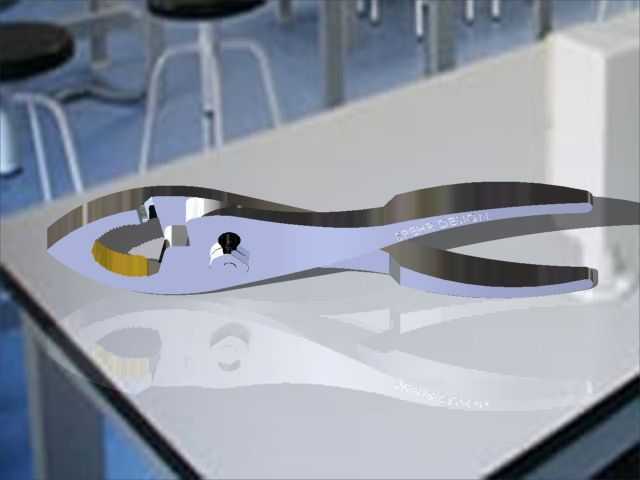

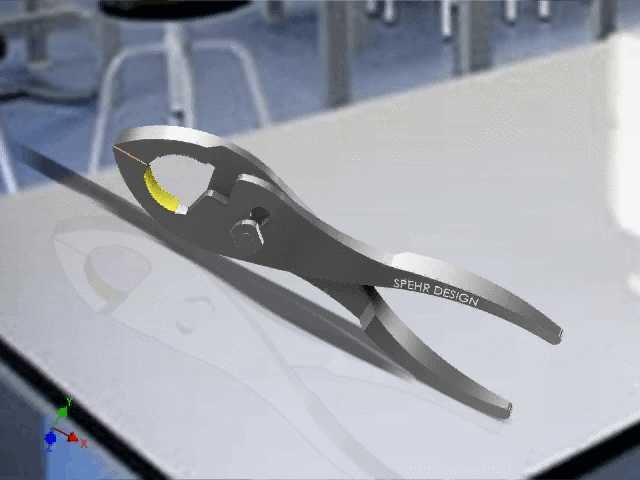

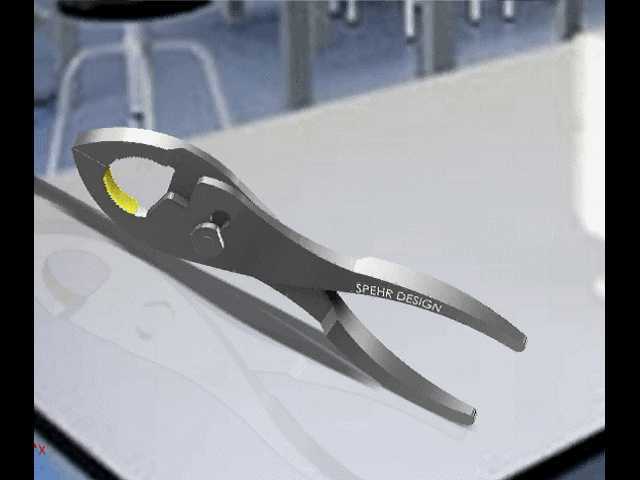

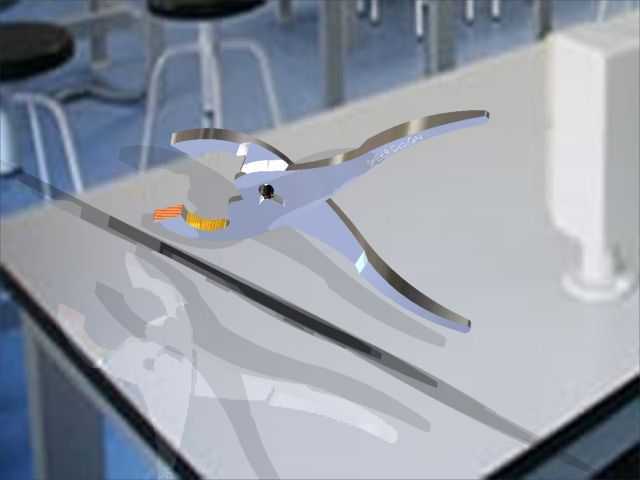

SPEHR DESIGN款可调式鲤鱼钳结构设计

　　这款可调式夹持钳的结构设计，核心围绕狭小空间内的异形件夹持作业需求展开，钳口采用弧形开口设计，区别于普通平口钳的平直咬合面，能够适配圆管、螺栓头、异形冲压件等多种轮廓的工件，在设备维保、五金装配、管线布设等场景中，可替代普通扳手、尖嘴钳完成常规工具难以覆盖的夹持动作。从结构逻辑来看，钳身中部的铰接轴采用偏心可调结构，通过调整铰接点的卡位，可实现三档钳口开合度调节，最大开口尺寸可覆盖直径30mm以内的圆形工件，咬合面做了细密的齿纹处理，齿纹深度控制在0.3mm，既能够保证夹持时的摩擦力，避免工件滑脱，又不会在软质金属或塑料工件表面留下过深的咬合压痕，适配对表面光洁度有一定要求的装配场景。手柄部分采用符合人体工学的弧形收腰设计，

　　整体长度控制在160mm左右，握持区域的截面做了扁圆过渡，没有尖锐棱角，长时间握持施力时不会产生明显的硌手感，钳身整体采用一体化冲压成型的结构思路，没有多余的拼接部件，铰接位置的配合间隙控制在0.05mm以内，开合过程中无明显旷量，保证夹持精度。钳口前端做了15度的斜切收窄处理，能够深入到深度80mm以内的凹陷空间内完成夹持作业，比如设备内部的管线接头紧固、狭小机柜内的螺母夹持等场景，都能适配操作空间的边界限制。钳身表面做了哑光喷砂处理，既能够提升表面的耐磨性能，减少日常使用中的划痕残留，也能避免光面处理在强光作业环境下产生反光干扰操作视线。在受力结构设计上，钳身的力臂比经过测算，握持端施力100N时，

　　钳口咬合位置可产生最大1200N的夹持力，足以应对常规的紧固件拆卸、工件夹持固定等作业需求，同时钳身的应力集中区域做了加厚处理，厚度比钳身其他区域厚1.2mm，避免大力度施力时出现钳身变形、断裂的问题。铰接位置的卡位结构采用弹性钢片定位，调整开合档位时无需额外操作，只需张开钳身到对应卡位即可自动锁定，调整过程单手即可完成，适配高空作业、单手持物作业等无法双手操作的场景。
