公制C型檩条全规格系列三维设计

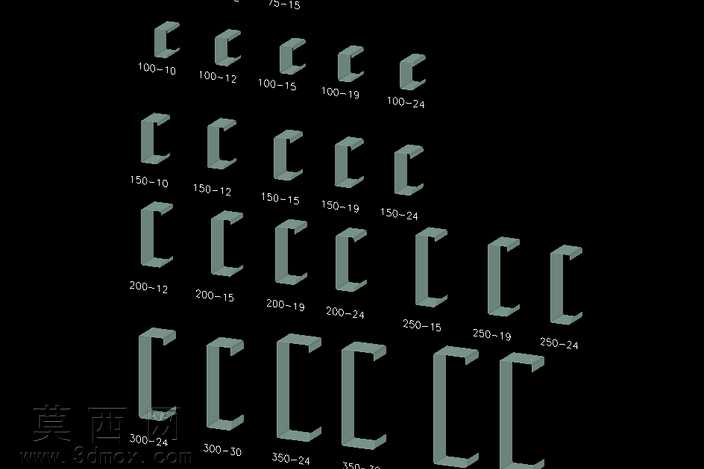

本套公制C型檩条三维模型采用参数化建模思路完成全规格覆盖，建模过程中严格遵循米制尺寸规范，完整覆盖75-95至400-30的全系列檩条规格，针对不同截面高度、翼缘宽度、壁厚的檩条型号逐一完成结构还原，确保每一款型号的截面尺寸、折弯圆角、成型轮廓都与实际挤压或冷拉生产的成品构件完全匹配。建模阶段首先绘制C型截面的闭合草图，对截面的弯折角度、壁厚均匀性、边缘倒角做精准约束，通过拉伸特征生成对应长度的基础构件，同时针对不同规格的参数差异设置可调整的参数变量，方便后续根据实际工程需求快速调整对应尺寸。材质配置上模拟常规镀锌檩条的金属质感，赋予模型哑光银灰色金属材质，调整材质的粗糙度、反光度参数还原冷弯型钢的真实表面质感，渲染阶段采用深色背景突出不同规格檩条的轮廓差异，通过阵列排布将所有规格的檩条按截面尺寸从小到大有序排列，清晰展示不同型号的尺寸对比效果。结构设计上还原C型檩条的典型截面特征，即两侧带内卷边的C型开口结构，该结构能够在保证构件轻量化的同时大幅提升截面的抗弯、抗扭性能，符合建筑钢结构中檩条作为屋面、墙面承重基地的受力需求，建模过程中严格控制卷边的尺寸比例，确保构件的截面力学性能与实际产品一致。整套模型的建模逻辑贴合冷弯型钢的实际生产工艺，从挤压、冷拉的成型逻辑出发还原构件的成型特征，没有多余的结构特征，所有几何面都做了规整处理，不存在破面、重叠面等建模问题，可直接用于钢结构工程的方案排布、构件受力模拟、工程算量等场景，也可作为型材类构件建模的参考模板，帮助设计人员快速掌握冷弯C型檩条的截面特征与参数规律。
