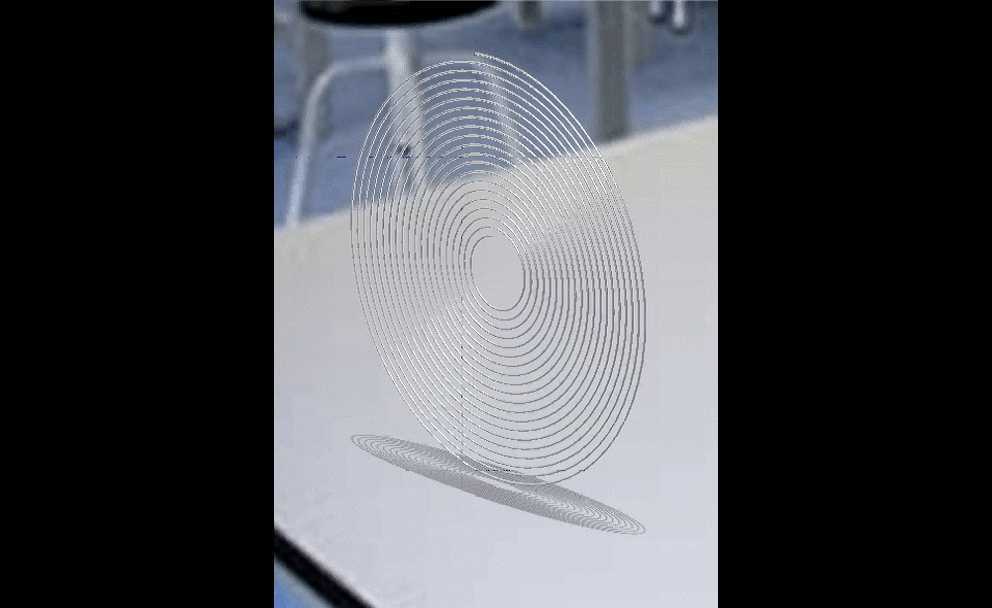

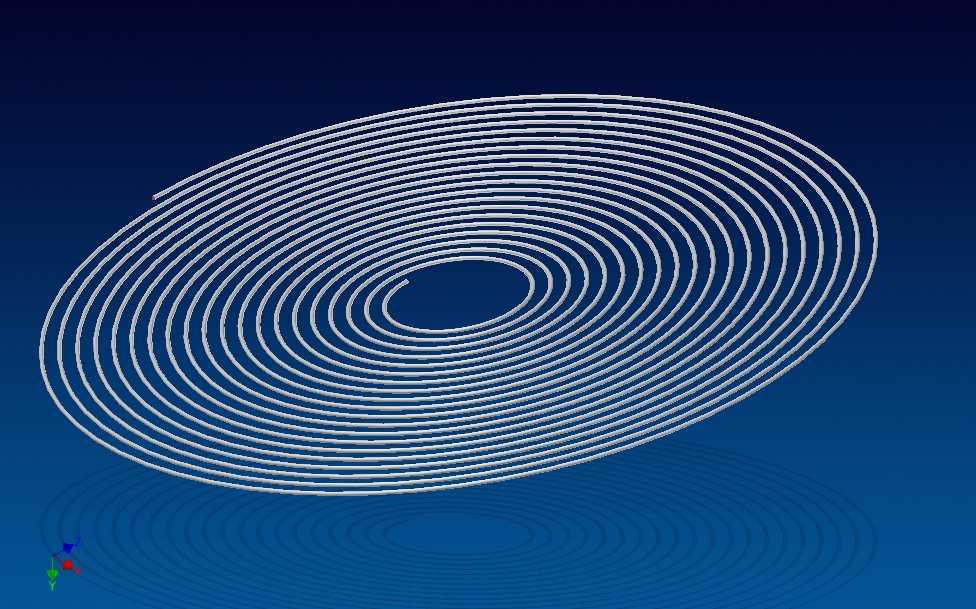

涡卷式扁弹簧精密结构三维数模

　　这类涡卷结构的扁弹簧，常被应用在需要小空间内提供大行程回复力的机械场景中，比如小型仪器的复位机构、手动工具的储能组件、某些自动化设备的张紧结构里，和常规圆柱螺旋弹簧不同，它的轴向占用空间极小，能在扁平的安装腔体内完成弹性力的输出。从结构设计逻辑来看，这款扁弹簧采用等厚度钢带逐层卷绕成型，卷绕圈数根据所需的工作行程与弹力系数匹配，相邻圈带之间预留均匀间隙，避免工作过程中圈间摩擦卡滞，影响弹力输出的线性度。设计时首先要确认安装边界的两个核心尺寸：一是弹簧整体的外径尺寸，要完全适配安装腔体的内径，预留0.2-0.5mm的装配间隙，防止工作时外圈与腔壁剐蹭；二是弹簧的轴向厚度，要匹配安装槽的深度，保证装配后弹簧不会出现轴向窜动。

　　内圈的固定端通常设计为弯钩或者卡槽结构，用来和转轴类构件连接固定，外圈的固定端则和安装腔体的定位槽配合，当转轴转动带动内圈收卷弹簧钢带时，钢带产生弹性变形储存能量，外力撤销后弹簧释放弹力带动转轴复位。实际选型应用中，要根据工作载荷的大小选择对应厚度与宽度的钢带材质，常规工况下选用65Mn弹簧钢即可满足强度与疲劳寿命要求，若在腐蚀环境中使用则要更换为不锈钢材质。建模过程中要注意每一圈卷绕的曲率平滑过渡，不能出现折线或者曲率突变的位置，否则实际生产时弯折处会出现应力集中，大幅降低弹簧的疲劳寿命，容易在反复形变过程中断裂。另外要注意弹簧自由状态下的圈间距均匀性，若间距偏差过大，工作时会出现局部圈带先接触摩擦，导致弹力输出曲线偏离设计值，

　　影响整个机构的动作稳定性。这类扁弹簧和叠片类弹簧的功能差异明显，它提供的是周向的扭转弹力，而非轴向的压缩或拉伸弹力，所以在机构设计时要提前规划好力的传递路径，避免出现受力方向错位导致的弹簧早期失效。安装时要保证弹簧的中心与转轴的同轴度误差控制在0.1mm以内，偏心过大的话会导致弹簧各圈受力不均，局部应力超出材料屈服极限，产生永久变形无法正常复位。
